Polu-kruti kabelski sklopovi

Polufizični sklopovi kablova široko se koriste u poljima radio frekvencije (RF) i mikrovalnom pećnicom, sposobnim da ispune razne složene zahtjeve za prijenosom veze i signala . Polučvrsna struktura omogućava kabel da zadrži fiksni oblik .

Pošaljite upit

Opis

Polu-kruti kabelski sklopovi

Polufidivi kablovski proizvodi široko se koriste u poljima za radio frekvenciju (RF) i mikrovalna važna konstrukcija, što je manje verovatnoće da se zadrži ili deformira, osiguravajući pouzdanost priključaka i stabilnost prijenosa signala ., pogodan je za složene sisteme ožičenja sa visokim zahtevima za stabilnost .

Uvod proizvoda

Proizvod dolazi u širokoj paletu modela . STR710S & FR710 / CHT {- 085 086 Različite modele su pogodni za model FR710S - SMMSMM - XXX je opremljen SMA muškim konektorima, ima frekvencijski raspon od DC do 26,5 GHHz i odnos povratnog gubitka / napona 1.30.

Centralni kontakt izrađen je od zlatnog bakrata ili pozlaćenog berillium bakara, možete birati između pozlaćenog mesinga, pasiviranog nehrđajućeg čelika itd. od kabla je srebrni čelik od bakra, a izolacijski sloj je solidan PTFE . omotač se može izraditi od materijala ili FEP-a, što osigurava performanse prijenosa signala

Primjena proizvoda

Zbog izvrsnih performansi, polučvrsti kablovski sklopovi reproduciraju ključnu ulogu u brojnim poljima sa strožim zahtjevima za prijenos signala . široko se koriste u raznim industrijama, poput komunikacija, elektronike i zrakoplovstva.

Elektronska oprema za ratovanje treba da radi u visokog intenzitetu elektromagnetske interferencijske okruženja . efikasnost i stabilne električne energetske performanse polu-krutnih kablova prave im idealan izbor za unutrašnje veze u elektroničkoj ratnioj opremi .

U složenim sistemima svemirskih letjelica, polučvrsti kablovski sklopovi koriste se za povezivanje različitih instrumenata i uređaja .

Važne napomene

1. za prilagođene sklopove kablova, molim vas ne zaboravite ostaviti podatke o svojoj dužini na stranici odjave;
2. Sve sklopove kablova mogu se osigurati parovima ili grupama koji odgovaraju faznim fazama; Ako su vam potrebni kablovi koji su faza podudarni, pošaljite nam e-poštu: sales@flexirf.com

Podaci o specifikaciji proizvoda

Konfiguracija

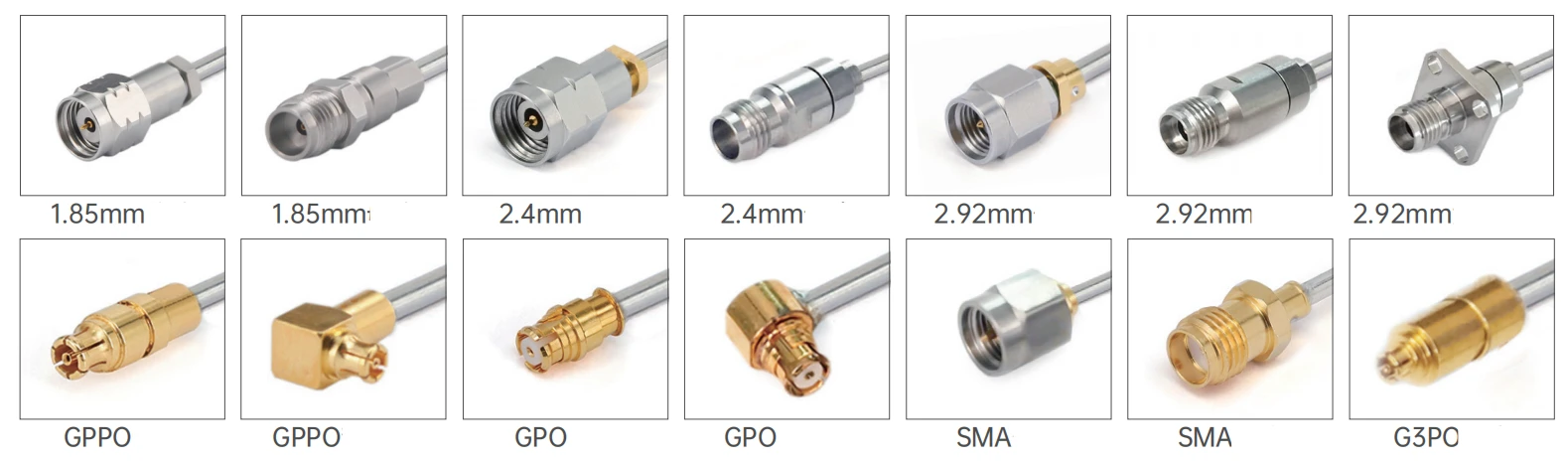

Priključak 1 Tip	1,85 mm / 2,4mm / 2,92mm / SMA / G3PO / GPPO
Priključak 1 impedancija	50 ohma
Priključak 1 polaritet	Standard
Konektor 2 Vrsta	1,85 mm / 2,4 mm / 2,92mm / SMA / G3PO / GPPO /
Priključak 2 impedancija	50 ohma
Priključak 2 polaritet	Standard
Metoda montiranja konektora	Nijedan
Stil karoserije konektora	Ravno i pravi ugao
Informacije o materijalima
CENTAR KONTAKT	Mesing pozlaćen pozlaćen, berilijum bakar pozlaćen
Vanjski kontakt	Mesing pozlaćeni, berilijum bakar pozlaćen, pasiviran od nehrđajućeg čelika
Tijelo	Mesing pozlaćeni, berilijum bakar zlato, pasivirani od nehrđajućeg čelika
Dielektrični	Pei / PTFE
Podaci o okolišu
Temperaturni raspon	-40 stepen do +125 stepen
2011/65 / EU (RoHS)	U skladu
Specifikacije kablova
Centralni dirigent	Srebrni copperweld
Dielektrični	Čvrsti PTFE
Jakna	Nema ili fep
Kapacitivnost (pf / m)	95.1
Brzina širenja (%)	70
Zaštitna efikasnost	<-100dB @ 1GHz
Rukovanje napajanjem	10WAtt @ 18GHz na razini mora, VSWR1.0

Vrsta proizvoda

FR710S & FR710 / crut -085 086 "Serijski serija serija serija montaža kabela
	Strukturni promjer materijala (mm)
	1	Unutarnji dirigent	Srebrni poklopac od bakra-obloga	0.51±0.0127
	2	Izolator	Čvrsti PTFE	1.688±0.0254
	3	Vanjski dirigent	TIMENED bakar / bakar	2.2±0.05

Prigušenje, snaga (stanje ispitivanja na nivou mora 20 stepeni)
Frekvencija (GHz)	0.5	1	5	10	20
Prigušenje (DB / M)	0.446	0.640	1.506	2.215	3.29
Snaga (W)	190.3	133.2	57.2	39.3	26.7
Uobičajeni modeli i tehnički pokazatelji

Slika	SKU	Konektor 1	Priključak 2	Freqency	Povratni gubitak / VSWR

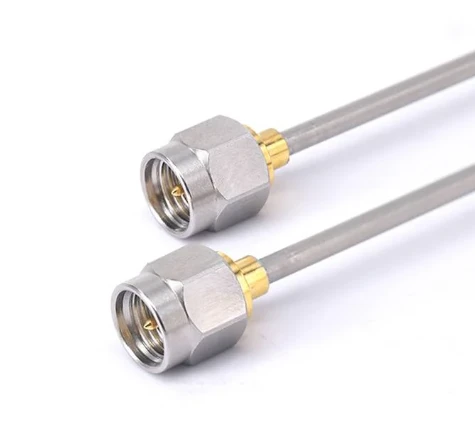

	FR710S-SMMSMMM-XXX	SMA muško	SMA muško	DC -26.5 GHz	1.30

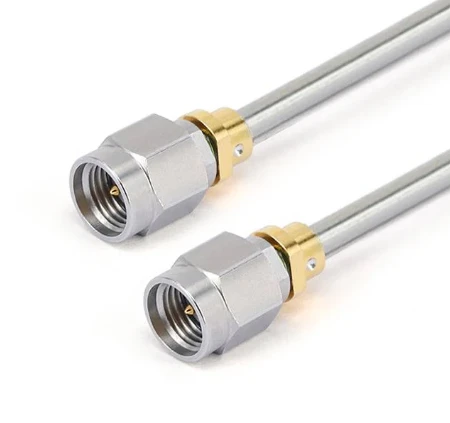

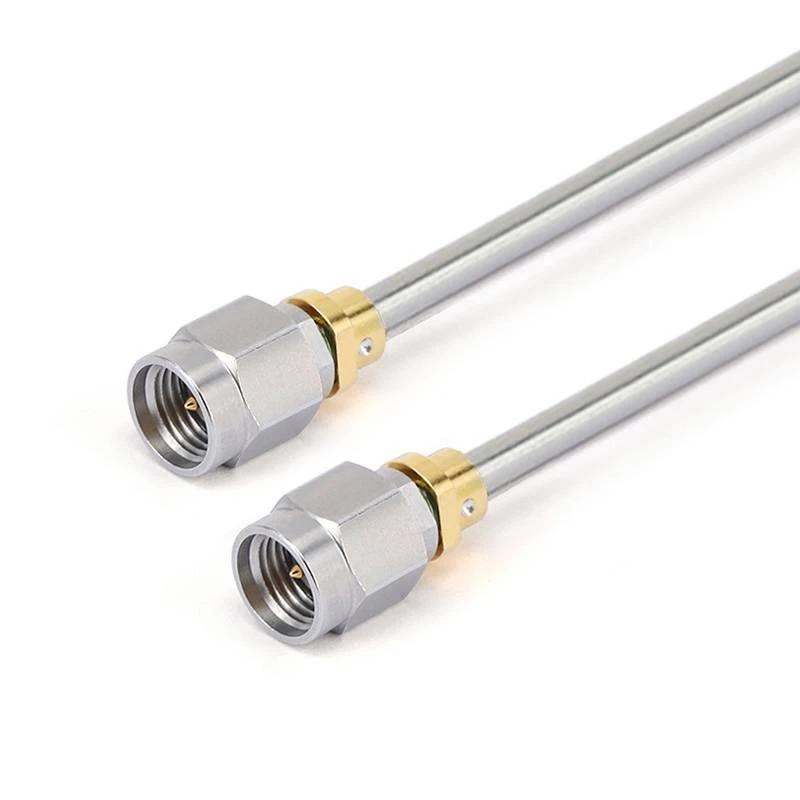

	FR710S -292 M292M-XXX	2,92mm muško	2,92mm muško	DC -40 GHz	1.35

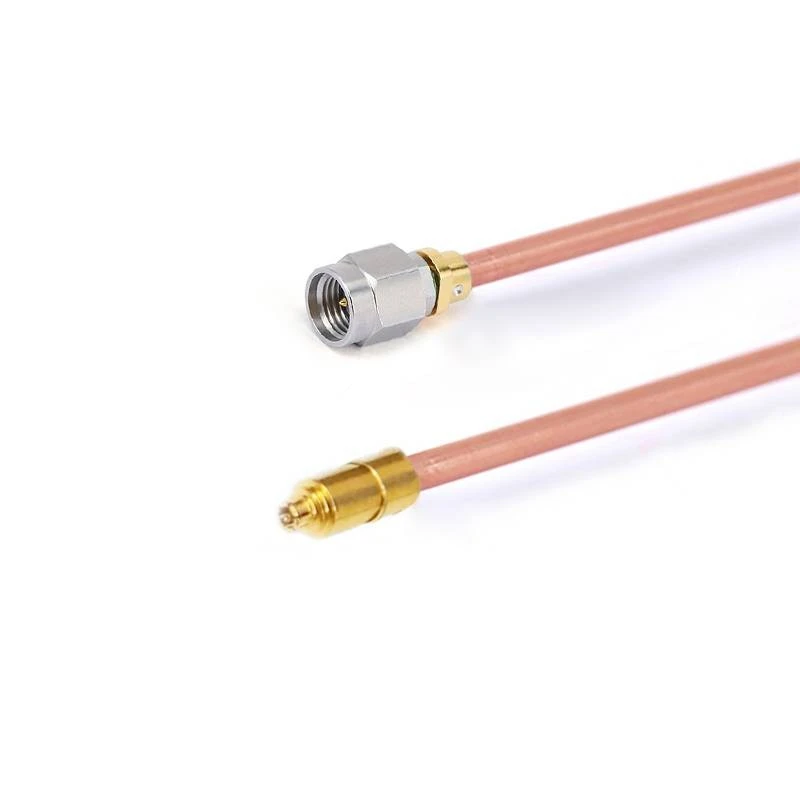

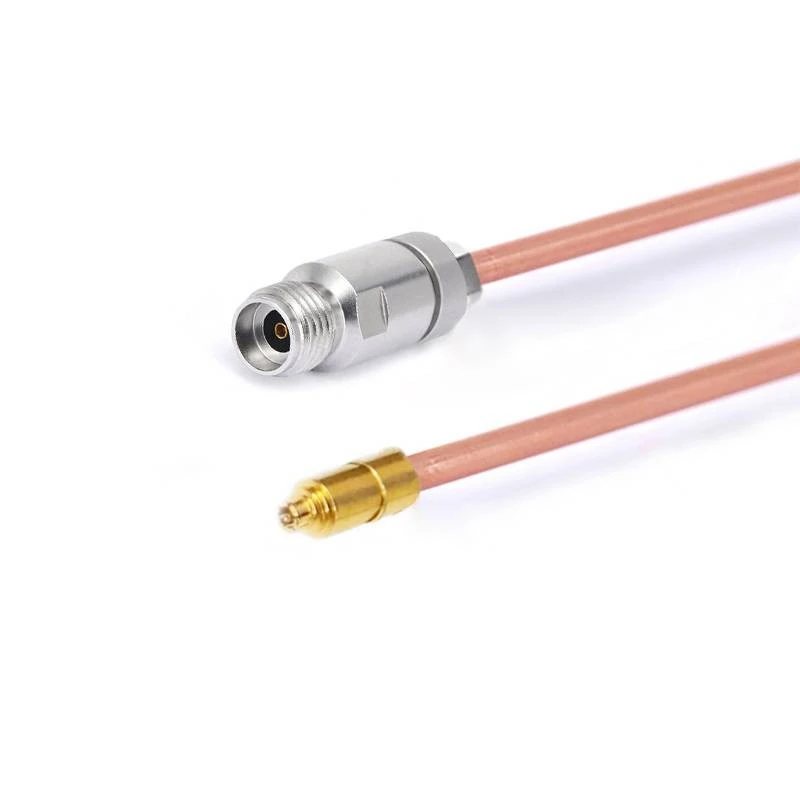

	Fr 710-292 mg3pf-xxx	2,92mm muško	G3PO (SMPS) žensko	DC -40 GHz	14db

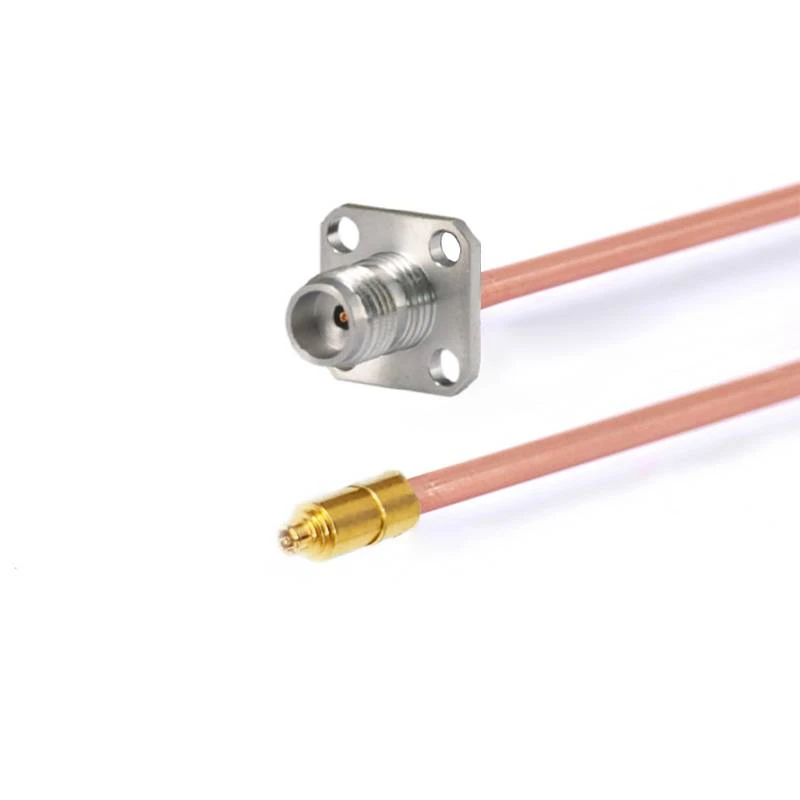

	Fr 710-292 ffg3pf-xxx	2,92mm muško sa prirubnicom od 4 rupe	G3PO (SMPS) žensko	DC -40 GHz	14db
	Fr 710-185 mg3pf-xxx	185mm muško	G3PO (SMPS) žensko	DC -67 GHz	10db
	Fr 710-185 fg3pf-xxx	Ženska 185mm	G3PO (SMPS) žensko	DC -67 GHz	10db
	Fr 710-185 ffg3pf-xxx	185mm Žensko sa prirubnicom od 4 rupe	G3PO (SMPS) žensko	DC -67 GHz	10db

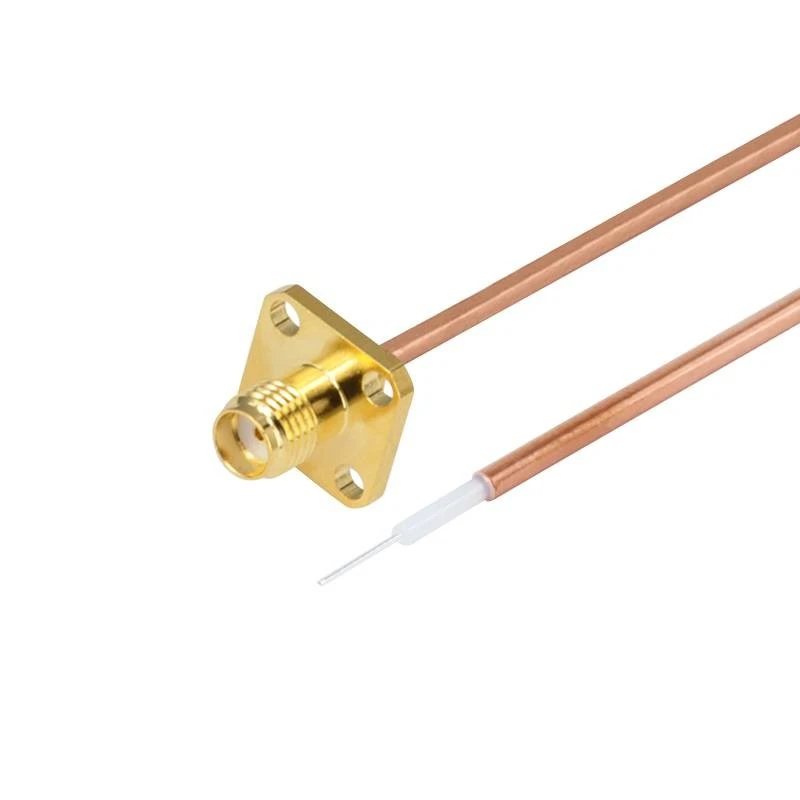

	Fr 710- SMFF 000- XXX	SMA ŽENE SA 4 HOLE prirubnice	Otvoren	DC -18 GHz	1.30
	Fr 710- SMFF 000- XXX	Sma ženka	Otvoren	DC -18 GHz	1.30
	Fr 710-292 f 000- xxx	2,92mm žensko	Otvoren	DC -40 GHz	1.35

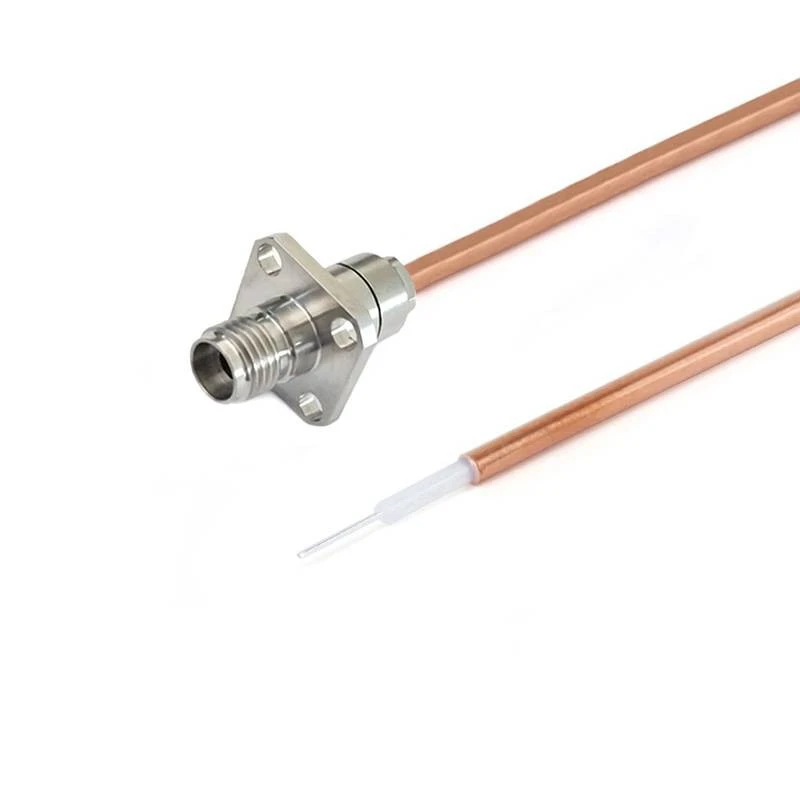

	Fr 710-292 f 000- xxx	2,92mm Ženska sa prirubnicom od 4 rupe	Otvoren	DC -40 GHz	1.35
	Fr 710-24 f 000- xxx	2,4 mm žensko	Otvoren	DC -50 GHz	1.44
	Fr 710-24 ff 000- xxx	2,4 mm žensko	Otvoren	DC -50 GHz	1.44
	Fr 710-185 f 000- xxx	1,85 mm žensko	Otvoren	DC -67 GHz	1.50
	Fr 710-185 ff 000- xxx	1,85 mm Žensko sa prirubnicom od 4 rupe	Otvoren	DC -67 GHz	1.50
