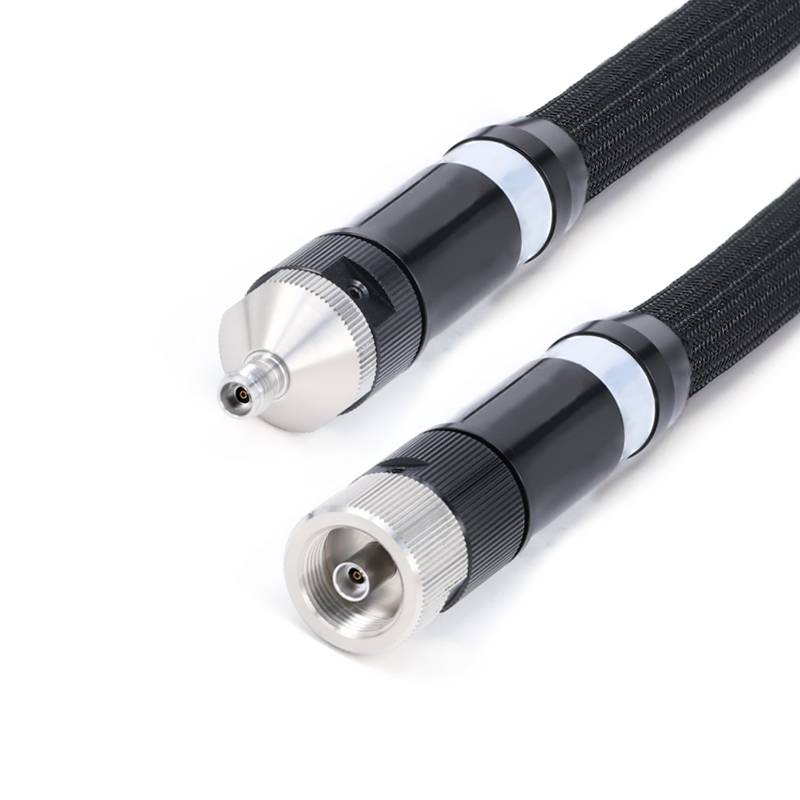

VNA test kablovi
Flexirfov seriji za testiranje VNA kablova dizajniran je za pružanje klijentima s ponovljivim i preciznim mjernim vrijednostima vektorske mreže (VNA) širenja .
U scenarijima ispitivanja vektorskih mrežnih analizatora (VNAS), ranjivost preciznih koaksialnih sučelja dugo je bila industrijski izazov .
Opis
Uvod proizvoda
Flexirfov seriji za testiranje VNA kablova dizajniran je za pružanje klijentima s ponovljivim i preciznim mjernim vrijednostima vektorske mreže (VNA) širenja .
U scenarijima ispitivanja vektorskih mrežnih analizatora (VNA), ranjivost preciznosti koaksialnih sučelja već je industrijski izazov . kada su tradicionalni testni kablovi podvrgnuti čestim strukturama, poput unutarnjih provodnika i dielektričnih potpora - su skloni nošenjem, deformacijama ili razgradnjom električne performanse zbog stresa Koncentracija . Ovo direktno utječe na tačnost ispitivanja i može čak izazvati kvarove opreme .
Značajke strukture proizvoda
Na osnovu klasifikacije frekvencije, postoje:
. 5GHz 3,5 mm sučelje sa sklopovima kabela, 40GHz 2,4 mm kabelske sklopove, 67GHz 1,85 mm nmd sklopovi kabela.
Takozvani NMD sklopovi kablova značajno je ojačane konektore za sučelja . Ovaj dizajn osigurava da mehanički stres tijekom upotrebe prvenstveno apsorbiraju vanjske ojačane strukturne komponente, sprečavajući oštećenje preciznog koaksijalnog sučelja .
Primjena proizvoda

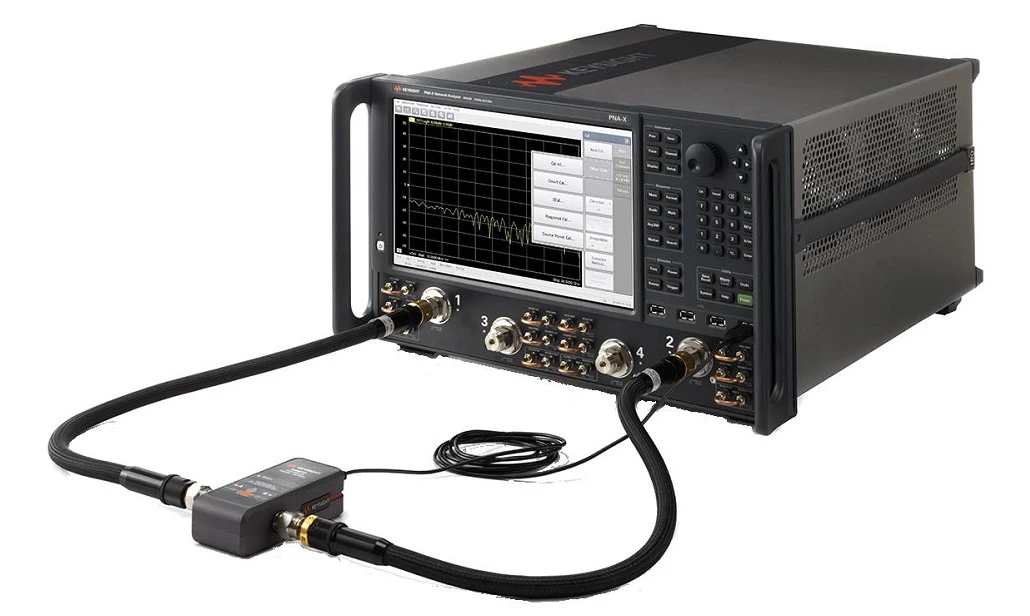

Sklop testne kablove su visoke performanse amplitude i faze-stabilne ispitne kablove koji se koriste u vektorskim mrežnim analizatorima (VNAS), koji pokrivaju radnoj frekvencijskom rasponu DC ~ 67GHz . koji omogućavaju precizno merenje mikrotalasnih električnih parametara u laboratorijama, sistemima za proizvodnju, testiranje i druge scenarije .
Važne napomene
1. za prilagođene sklopove kablova, molim vas ne zaboravite ostaviti podatke o svojoj dužini na stranici odjave;
2. Sve sklopove kablova mogu se osigurati parovima ili grupama koji odgovaraju faznim fazama; Ako su vam potrebni kablovi koji su faza podudarni, pošaljite nam e-poštu: sales@flexirf.com
Podaci o specifikaciji proizvoda
|
Konfiguracija |
|
|
Priključak 1 Tip |
Nmd3.5mm / nmd2.92mm / nmd2.4mm / nmd1,85mm |
|
Priključak 1 impedancija |
50 ohma |
|
Priključak 1 polaritet |
Standard |
|
Konektor 2 Vrsta |
Nmd3.5mm / nmd2.92mm / nmd2.4mm / nmd1,85mm |
|
Priključak 2 impedancija |
50 ohma |
|
Priključak 2 polaritet |
Standard |
|
Metoda montiranja konektora |
Nijedan |
|
Stil karoserije konektora |
Ravno |
|
Informacije o materijalima |
|
|
CENTAR KONTAKT |
Mesing pozlaćen pozlaćen, berilijum bakar pozlaćen |
|
Vanjski kontakt |
Pasivirani od nehrđajućeg čelika |
|
Tijelo |
Pasivirani od nehrđajućeg čelika |
|
Dielektrični |
PTFE |
|
Podaci o okolišu |
|
|
Temperaturni raspon |
-40 stepen do +165 stepen |
|
2011/65 / EU (RoHS) |
U skladu |
Vrsta proizvoda
|
VNA test kablovi |
|||||
|
|
|||||

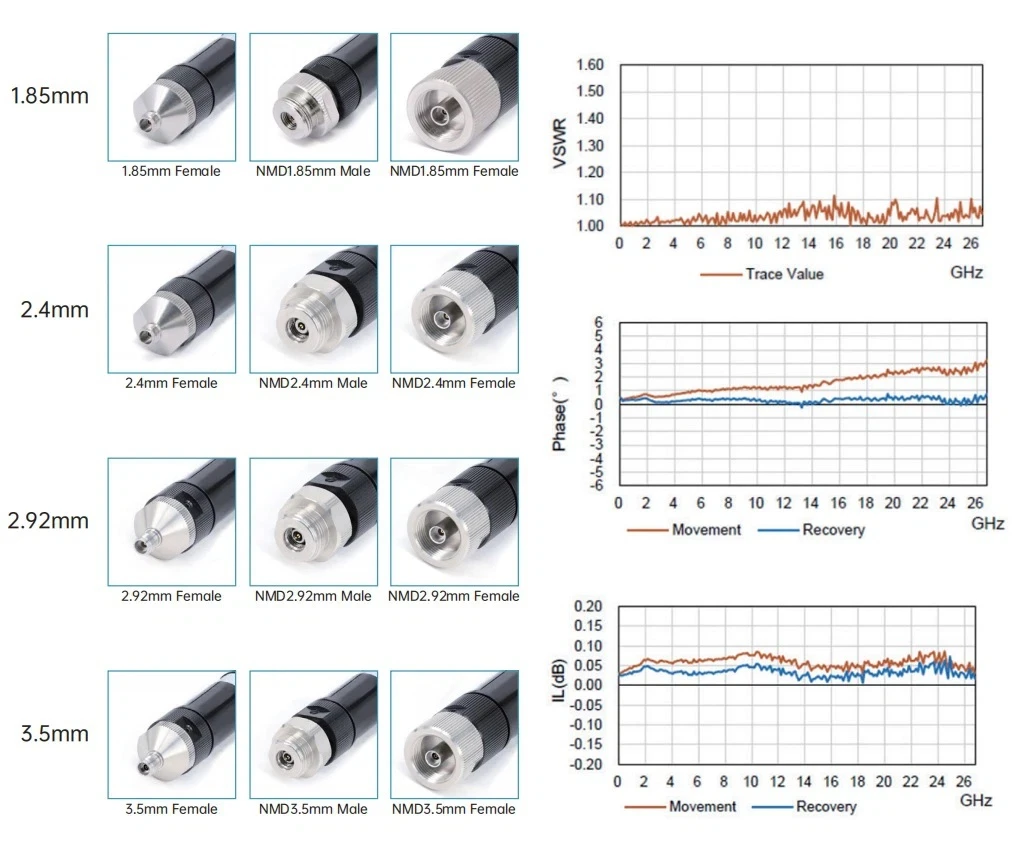

| Uobičajeni modeli i tehnički pokazatelji | |||||
|
Slika |
SKU |
Konektor 1 |
Priključak 2 |
Freqency |
Povratni gubitak / VSWR |
 |
VNA -35 F35F -630 |
3.5mm nmd žensko |
3.5mm žensko |
DC -26.5 GHz |
1.30 |
 |
VNA -35 M35f -630 |
3.5mm nmd žensko |
3,5 mm nmd muško |
DC -26.5 GHz |
1.30 |
 |
VNA -292 F292F -630 |
2,92mm nmd ženska |
2,92mm žensko |
DC -40 GHz |
1.30 |
 |

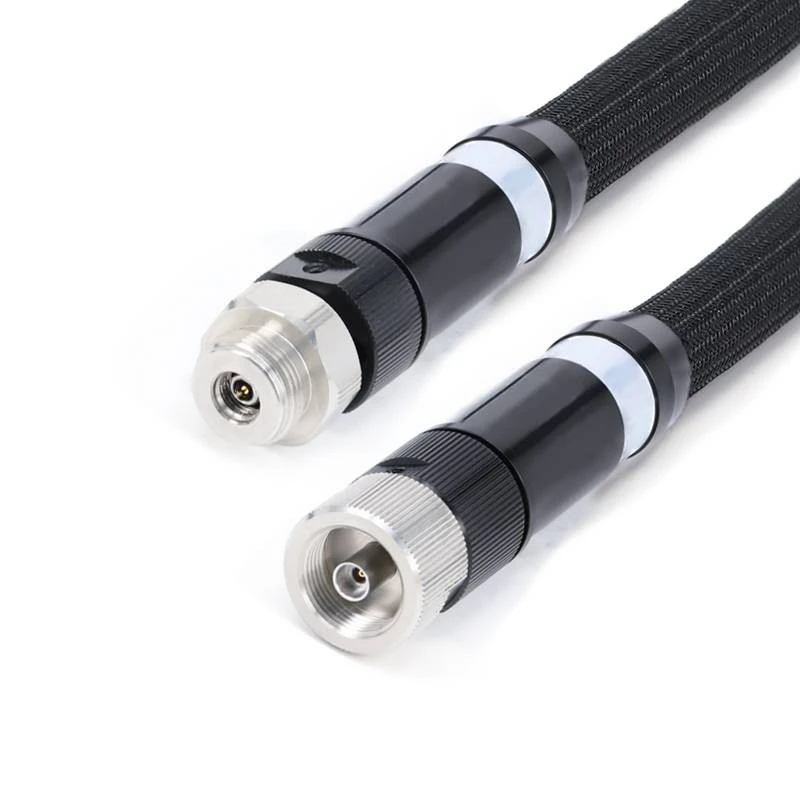

VNA -292 M292F -630 |
2,92mm nmd ženska |
2,92mm nmd ženska |
DC -40 GHz |
1.30 |
 |
VNA -24 F24F -630 |
2,4 mm nmd žensko |
2,4 mm žensko |
DC -40 GHz |
1.35 |
 |
VNA -24 M24F -630 |
2,4 mm nmd žensko |
2,4 mm nmd muško |
DC -50 GHz |
1.35 |
 |
VNA -185 F185F -630 |
1,85 mm nmd ženka |
1,85 mm žensko |
DC -67 GHz |
1.50 |
 |

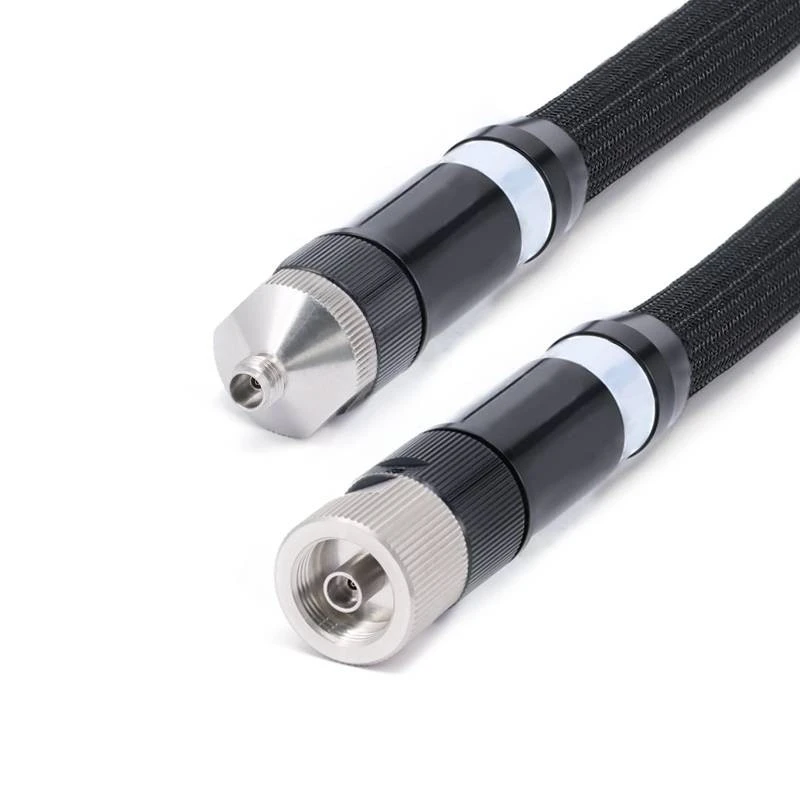

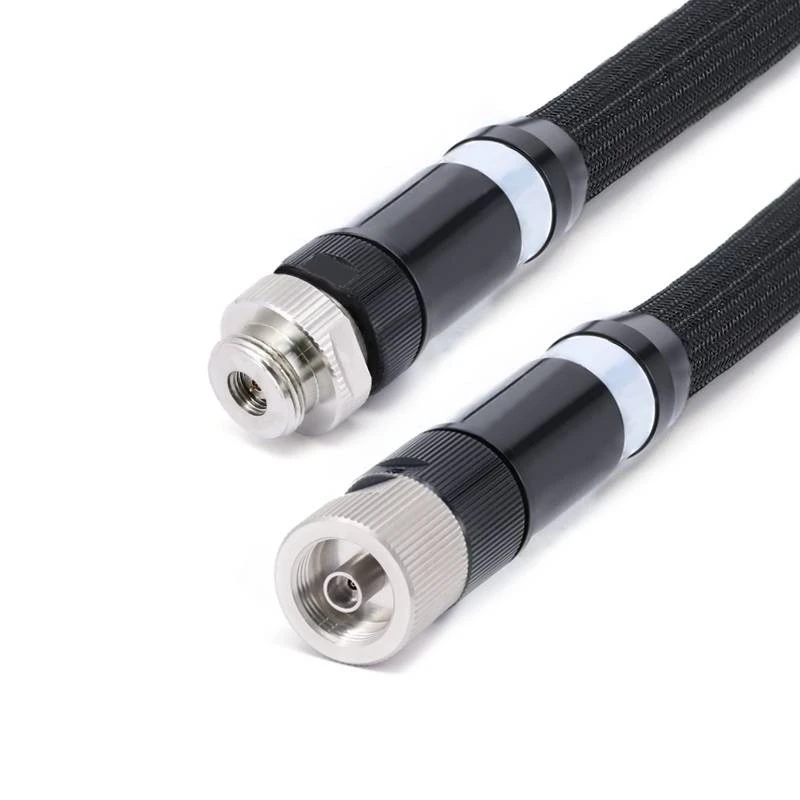

VNA -185 F185m -630 |
1,85 mm nmd ženka |
1,85 mm nmd muško |
DC -67 GHz |
1.50 |
