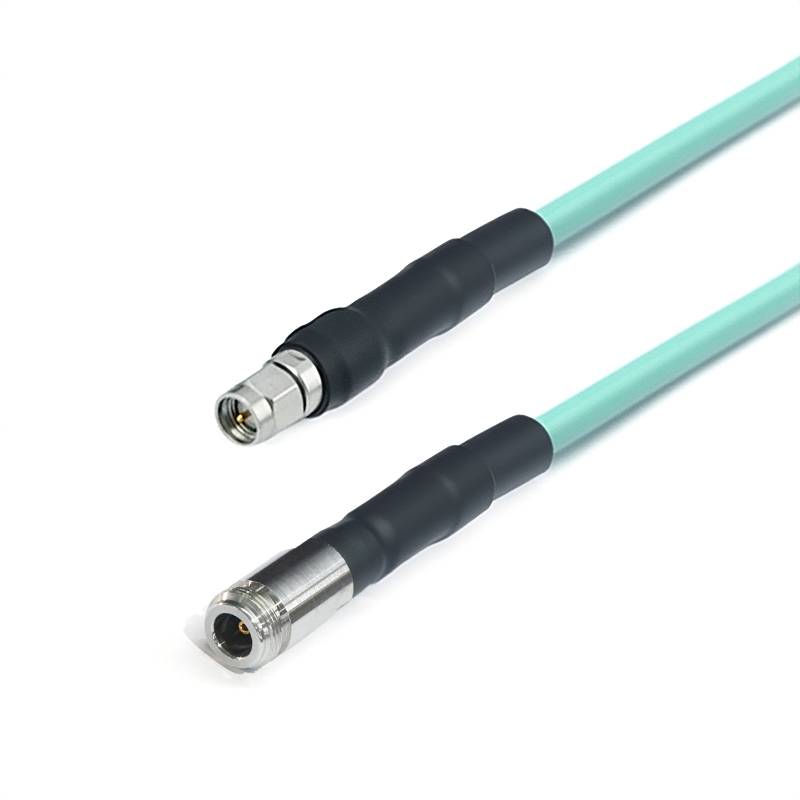

Faza niskog gubitka stabilna serija
U današnjem rezanju - rubnim poljima kao što su komunikacija, elektronsko testiranje i mjerenje, stabilnost prijenosa signala i niskih karakteristika gubitaka postali su temeljni faktori koji određuju sustave, a relevantni zahtjevi postaju sve strožiji .
Opis
Uvod proizvoda
U današnjem rezanju polja kao što su komunikacija, elektronsko testiranje i mjerenje, značajke signala i niske karakteristike gubitaka, a relevantni zahtjevi se postaju sve strože, a relevantni zahtjevi i - faza - stabilne kablovske sklopove, igrajući ključnu ulogu u brojnim scenarijima aplikacija i postavljajući čvrst temelj za postizanje preciznog i Efikasan prijenos signala .
Značajke strukture proizvoda
Odlične karakteristike gubitaka:
Oni pokazuju izuzetno izvanredne performanse niskog gubitka pod različitim frekvencijskim uvjetima . uzimanje modela FRU1 / GT147A (40GHz) kao primjer, čak i u visokoj frekvencijskoj okruženju do 40 GHz, njegovo prigušenje je samo 2 . 85 dB po metru.
Izvrsna fazna stabilnost:
Na primjer, posjeduju visoko stabilne fazne karakteristike ., kada FRU1 / GT147A radi na frekvenciji od 10 GHz, njegova mehanička fazna stabilnost može dostići 10GHz / 3 stepena; Kada je frekvencija 18GHz, može dostići 18GHz / 5 stepen . za vrijeme prenošenja faze tokom prenošenja signala, a u velikoj mjeri uzrokovane nestabilnim fazama i testiranjem za preciznost faze, ova karakteristika je ključna za osiguravanje stabilnog rada i visokih - performansi sistema .
Široka frekvencija:
Proizvodi imaju široku frekvencijsku opsegu, koji se protežu od direktne struje (DC) na 110GHz . različiti modeli kablovskih sklopova mogu se tačno prilagoditi različitim frekventnim rasponima da bi se zadovoljile različite zahtjeve za aplikacije.
Primjena proizvoda
U mikrovalnoj testiranju anehojskog komore i uređaje povezuju test, a njihov stabilni karakteristike mjenjača signala osiguravaju tačnost i pouzdanost testnih rezultata u instrumentima kao što su precizno mjerenje slabih signala po instrumentima, pružajući snažnu podršku za istraživanje i razvoj elektroničkih proizvoda i inspekcije kvaliteta.
Važne napomene
1. za prilagođene sklopove kablova, molim vas ne zaboravite ostaviti podatke o svojoj dužini na stranici odjave;
2. Sve sklopove kablova mogu se osigurati parovima ili grupama koji odgovaraju faznim fazama; Ako su vam potrebni kablovi koji su faza podudarni, pošaljite nam e-poštu: sales@flexirf.com
Podaci o specifikaciji proizvoda
|

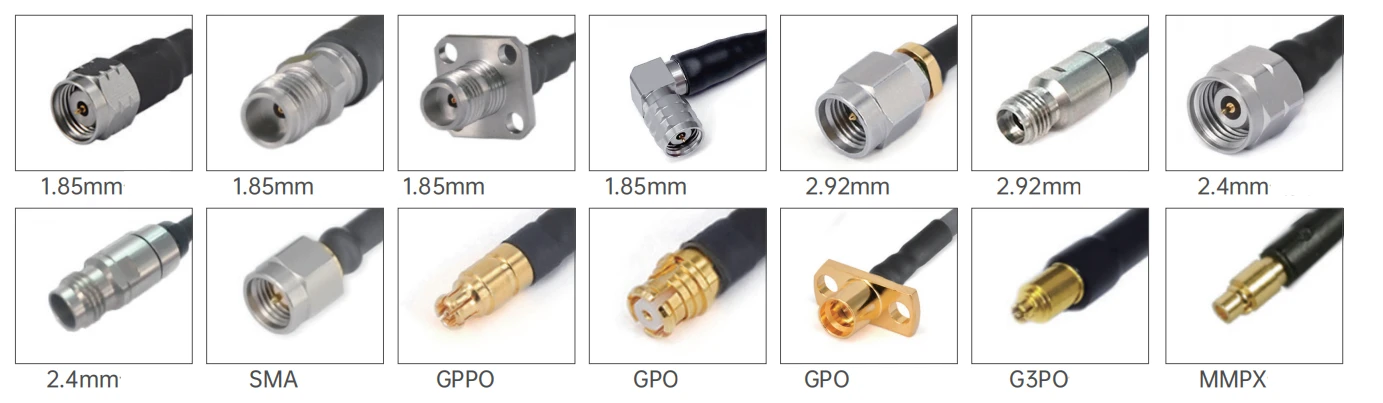

Konfiguracija |
|
|
Priključak 1 Tip |
1,85 mm / 2,4mm / 2,92mm / SMA / G3PO / GPPO / N / TNC |
|
Priključak 1 impedancija |
50 ohma |
|
Priključak 1 polaritet |
Standard |
|
Konektor 2 Vrsta |
1,85 mm / 2,4mm / 2,92mm / SMA / G3PO / GPPO / N / TNC |
|
Priključak 2 impedancija |
50 ohma |
|
Priključak 2 polaritet |
Standard |
|
Metoda montiranja konektora |
Nijedan |
|
Stil karoserije konektora |
Ravno i pravi ugao |
|
Informacije o materijalima |
|
|
CENTAR KONTAKT |
Mesing pozlaćen pozlaćen, berilijum bakar pozlaćen |
|
Vanjski kontakt |
Mesing pozlaćeni, berilijum bakar pozlaćen, pasiviran od nehrđajućeg čelika |
|
Tijelo |
Mesing pozlaćeni, berilijum bakar zlato, pasivirani od nehrđajućeg čelika |
|
Dielektrični |
Pei / PTFE |
|
Podaci o okolišu |
|
|
Temperaturni raspon |
-40 stepen do +165 stepen |
|
2011/65 / EU (RoHS) |
U skladu |
Vrsta proizvoda
| FRU1 / GT147A Montaža sa niskim gubicima (40GHz) | ||||
 |
Strukturni promjer materijala (mm) |
|||
|
1 |
Unutarnji dirigent |
Srebrni poklopac od bakra-obloga |
0.91±0.05 |
|
|
2 |
Izolator |
Čvrsti PTFE |
2.69±0.05 |
|
|
3 |
Unutrašnji zaštitnik |
Silver-pobeđeni bakar |
2.86±0.05 |
|
|
4 |
Vanjski štitnik |
Silver-pobrijana bakrena žica pletenica |
3.28±0.05 |
|
|
5 |
jakna |
Fep |
3.73±0.13 |
|
| Prigušenje, snaga (stanje ispitivanja na nivou mora 20 stepeni) | |||||
|
Frekvencija (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Prigušenje (DB / M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Snaga (W) |
380 |
120 |
90 |
75 |
65 |
| Električna i mehanička svojstva | |||||||
|
Učestalost (GHz) |
Impedancija (Ω) |
Brzina prijenosa |
Kapacitet |
Oklop |
Radna temperatura domet |
Minimalni radijus savijanja |
Mehanički Stabilnost faze |
|
40 |
50 |
77% |
86 PF / m |
>100db |
-65 stepen ~ +165 stepen |
6.35mm |
10GHz / 3 stepena 18ghz / 5 stepeni |
|
Uobičajeni modeli i tehnički pokazatelji
|
|||||||
|
Slika |
SKU |
Konektor 1 |
Priključak 2 |
Freqency |
Povratni gubitak / VSWR |
|
|

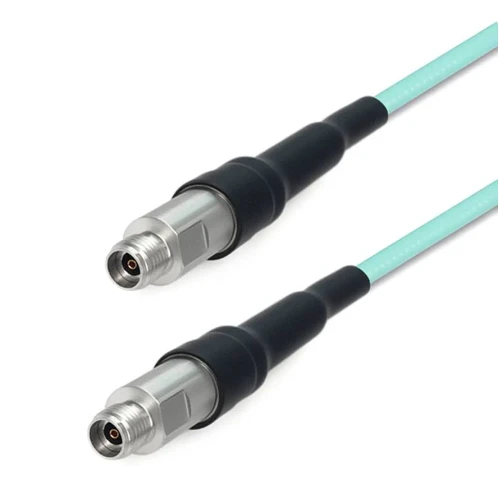

Fru 1-292 F292F-XXX |
2,92mm žensko |
2,92mm žensko |
DC -40 GHz |
1.44 |
|
|
Fru 1-292 M292M-XXX |
2,92mm muško |
2,92mm muško |
DC -40 GHz |
1.44 |
|
|

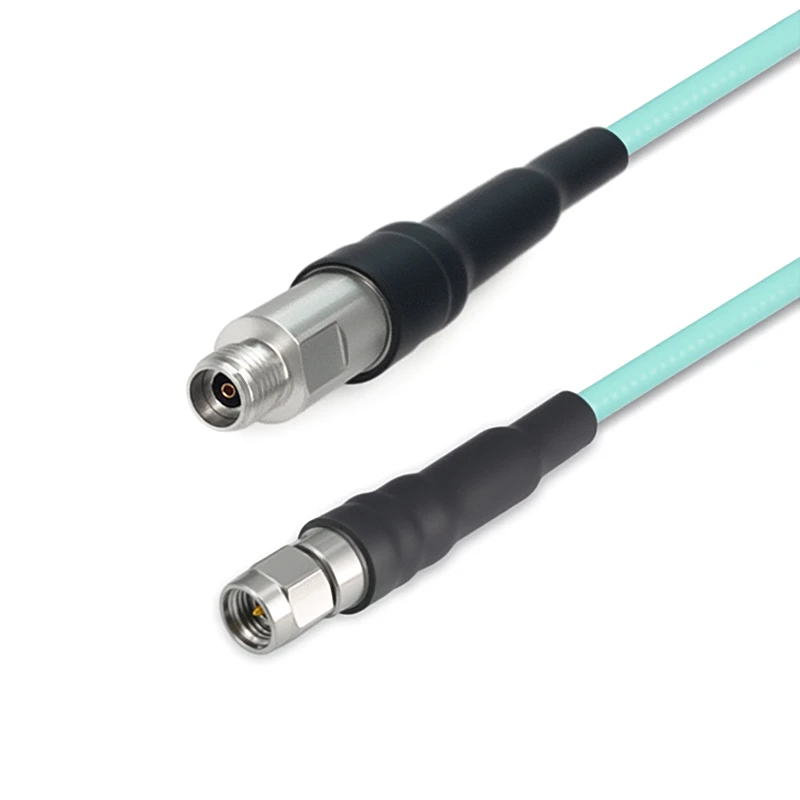

Fru 1-292 m292f-xxx |
2,92mm muško |
2,92mm žensko |
DC -40 GHz |
1.44 |
| FRU2 / GT3506 Sklop sa niskim gubicima (65GHz) | ||||
|
|
Strukturni promjer materijala (mm) |
|||
|
1 |
Unutarnji dirigent |
Srebrni poklopac od bakra-obloga |
0.51±0.05 |
|
|
2 |
Izolator |
Čvrsti PTFE |
1.38±0.05 |
|
|
3 |
Unutrašnji zaštitnik |
Silver-pobeđeni bakar |
1.58±0.05 |
|
|
4 |
Vanjski štitnik |
Silver-pobrijana bakrena žica pletenica |
1.90±0.05 |
|
|
5 |
jakna |
Fep |
2.20±0.13 |
|
| Prigušenje, snaga (stanje ispitivanja na nivou mora 20 stepeni) | ||||||||||
|
Frekvencija (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Prigušenje (DB / M) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Snaga (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Električna i mehanička svojstva | |||||||
|
Frekvencija (GHz |
Impedancija (ω) |
Brzina prijenosa |
Kapacitet |
Oklop |
Radna temperatura domet |
Minimalni radijus savijanja |
Dielektrični izdržati napon |
|
67GHz |
50Ω |
82% |
94pf / m |
>90db |
-55 stepen ~ +125 stepen |
11mm |
800V @ DC |
|
Uobičajeni modeli i tehnički pokazatelji
|
|||||||
|
Slika |
SKU |
Konektor 1 |
Priključak 2 |
Freqency |
Povratni gubitak / VSWR |
|
|

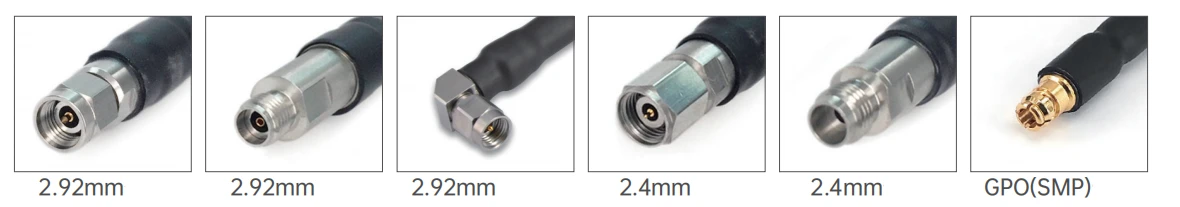

Fru 2- smmmmm-xxx |
SMA muško |
SMA muško |
DC -26.5 GHz |
1.30 |
|
|
Fru 2- SMMGPF-XXX |
SMA muško |
GPO (SMP) žensko |
DC -26.5 GHz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
SMA muško |
GPO (SMP) Ženski sa pravim uglom |
DC -26.5 GHz |
12db |
|
|
Fru 2- Smmgppf-XXX |
SMA muško |
GPPO (Mini-SMP) žensko |
DC -26.5 GHz |
13db |
|
|
Fru 2- smmgppwf-xxx |
SMA muško |
GPPO (mini-SMP) Ženska sa pravim uglom |
DC -26.5 GHz |
12db |
|
|
Fru 2- SMFFGPF-XXX |
SMA ŽENE SA 4 HOLE prirubnice |
GPO (SMP) žensko |
DC -18 GHz |
1.30 |
|
|
Fru 2- SMFFGPPF-XXX |
SMA ŽENE SA 4 HOLE prirubnice |
GPPO (Mini-SMP) žensko |
DC -18 GHz |
16db |
|
|
Fru 2-292 M292M-XXX |
2,92mm muško |
2,92mm muško |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92mm muško |
GPO (SMP) žensko |
DC -40 GHz |
14db |
|
|

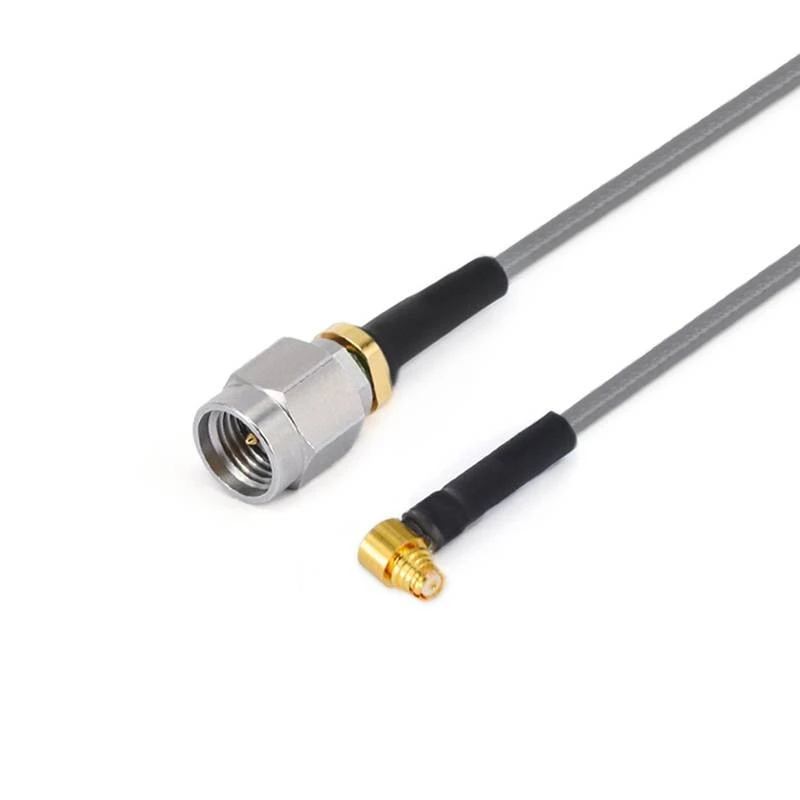

Fru 2-292 mgpwf-xxx |
2,92mm muško |
GPO (SMP) Ženski sa pravim uglom |
DC -40 GHz |
12db |
|
|
Fru 2-292 mmmpxm-xxx |
2,92mm muško |
MMPX muško |
DC -40 GHz |
14db |
|
|
Fru 2-292 mmmpxf-xxx |
2,92mm muško |
MMPX žensko |
DC -40 GHz |
14db |
|
|
Fru 2-292 mg3pf-xxx |
2,92mm muško |
G3PO (SMPS) žensko |
DC -40 GHz |
14db |
|
|
Fru 2-292 mgppwf-xxx |
2,92mm muško |
GPPO (mini-SMP) Ženska sa pravim uglom |
DC -40 GHz |
12db |
|
|
Fru 2-292 M24m-XXX |
2,92mm muško |
2,4mm muško |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92mm muško |
GPPO (Mini-SMP) žensko |
DC -40 GHz |
14db |
|
|
Fru 2-292 FG3PF-XXX |
2,92mm žensko |
G3PO (SMPS) žensko |
DC -40 GHz |
14db |
|
|
Fru 2-292 FFG3PF-XXX |
2,92mm Ženska sa prirubnicom od 4 rupe |
G3PO (SMPS) žensko |
DC -40 GHz |
14db |
|
|

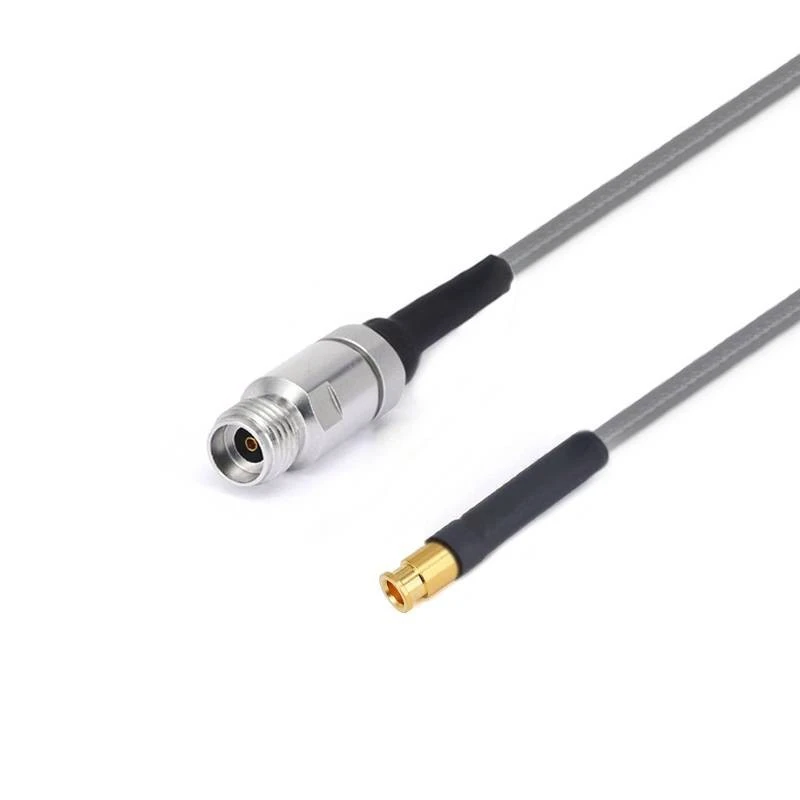

Fru 2-292 FMMPXM-XXX |
2,92mm žensko |
MMPX muško |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffmmpxm-xxx |
2,92mm Ženska sa prirubnicom od 4 rupe |
MMPX muško |
DC -40 GHz |
14db |
|
|
Fru 2-292 FFGPF-XXX |
2,92mm Ženska sa prirubnicom od 4 rupe |
GPO (SMP) žensko |
DC -40 GHz |
14db |
|
|
Fru 2-24 M24m-XXX |
2,4mm muško |
2,4mm muško |
DC -50 GHz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4mm muško |
GPO (SMP) žensko |
DC -40 GHz |
14db |
|
|
Fru 2-24 mgpwf-xxx |
2,4mm muško |
GPO (SMP) Ženski sa pravim uglom |
DC -40 GHz |
12db |
|
|
Fru 2-24 mmmpxm-xxx |
2,4mm muško |
MMPX muško |
DC -50 GHz |
10db |
|
|
Fru 2-24 mmmpxm-xxx |
2,4mm muško |
MMPX muško |
DC -50 GHz |
10db |
|
|
Fru 2-24 mgppf-xxx |
2,4mm muško |
GPPO (Mini-SMP) žensko |
DC -50 GHz |
10db |
|
|
Fru 2-24 mgppwf-xxx |
2,4mm muško |
GPPO (mini-SMP) Ženska sa pravim uglom |
DC -50 GHz |
10db |
|
|
Fru 2-24 FFGPF-XXX |
2,4 mm Žensko sa prirubnicom od 4 rupe |
GPO (SMP) žensko |
DC -50 GHz |
10db |
|
|
Fru 2-24 ffgppf-xxx |
2,4 mm Žensko sa prirubnicom od 4 rupe |
GPPO (Mini-SMP) žensko |
DC -50 GHz |
10db |
|
|

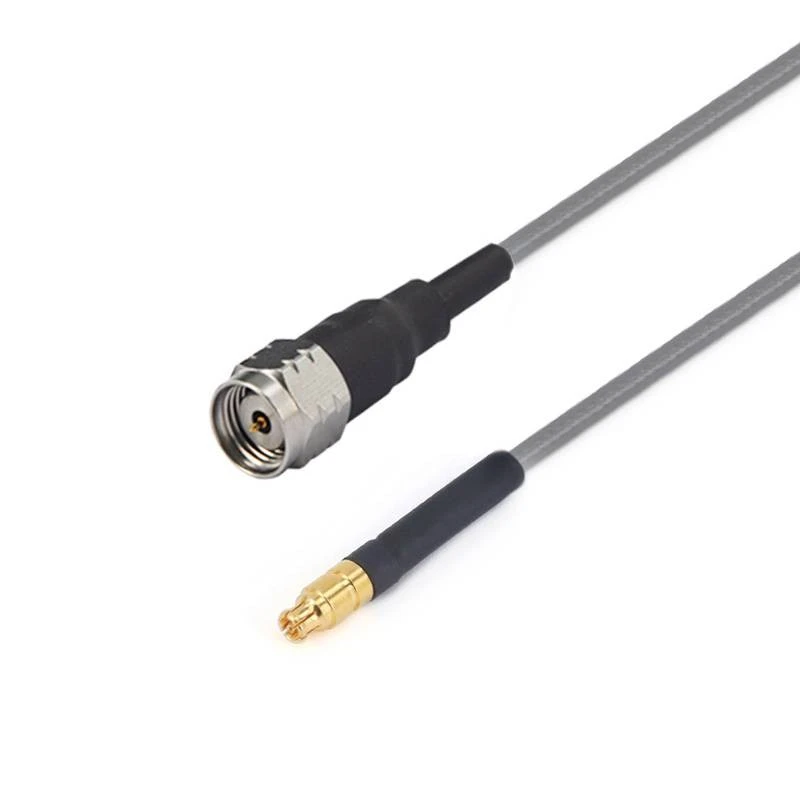

Fru 2-185 mgppf-xxx |
1,85 mm muško |
GPPO (Mini-SMP) žensko |
DC -67 GHz |
10db |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm muški sa pravim uglom |
GPPO (Mini-SMP) žensko |
DC -67 GHz |
10db |
|
|
Fru 2-185 mg3pf-xxx |
1,85 mm muško |
G3PO (SMPS) žensko |
DC -67 GHz |
10db |
|
|
Fru 2-185 mmmpxm-xxx |
1,85 mm muško |
MMPX muško |
DC -67 GHz |
10db |
|
|
Fru 2-185 mmmpxf-xxx |
1,85 mm muško |
MMPX žensko |
DC -67 GHz |
10db |
|
|
Fru 2-185 FGPPF-XXX |
1,85 mm žensko |
GPPO (Mini-SMP) žensko |
DC -67 GHz |
10db |
|
|
Fru 2-185 ffgppf-xxx |
1,85 mm Žensko sa prirubnicom od 4 rupe |
GPPO (Mini-SMP) žensko |
DC -67 GHz |
10db |
|
|
Fru 2-185 FG3PF-XXX |
1,85 mm žensko |
G3PO (SMPS) žensko |
DC -67 GHz |
10db |
|
|
Fru 2-185 FFG3PF-XXX |
1,85 mm Žensko sa prirubnicom od 4 rupe |
GPPO (Mini-SMP) žensko |
DC -67 GHz |
10db |
|
|
Fru 2-185 FMMPXM-XXX |
1,85 mm žensko |
MMPX muško |
DC -67 GHz |
10db |
|
|
Fru 2-185 FMMPXF-XXX |
1,85 mm žensko |
MMPX žensko |
DC -67 GHz |
10db |
| FRU3 / GT3507 Sklop sa niskim gubicima (40GHz) | ||||
|
|
Strukturni promjer materijala (mm) |
|||
|
1 |
Unutarnji dirigent |
Srebrni poklopac od bakra-obloga |
0.91±0.05 |
|
|
2 |
Izolator |
Čvrsti PTFE |
2.69±0.05 |
|
|
3 |
Unutrašnji zaštitnik |
Silver-pobeđeni bakar |
2.86±0.05 |
|
|
4 |
Vanjski štitnik |
Silver-pobrijana bakrena žica pletenica |
3.28±0.05 |
|
|
5 |
jakna |
Fep |
3.73±0.13 |
|
| Prigušenje, snaga (stanje ispitivanja na nivou mora 20 stepeni) | |||||
|
Frekvencija (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Prigušenje (DB / M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Snaga (W) |
380 |
120 |
90 |
75 |
65 |
|
Električna i mehanička svojstva |
|||||||
|
Frekvencija (GHz) |
Impedancija (ω) |
Brzina prijenosa |
Kapacitet |
Oklop |
Radna temperatura domet |
Minimalni radijus savijanja |
Mehanički Stabilnost faze |
|
40 |
50 |
85% |
86 PF / m |
>90db |
-65 stepen ~ +165 stepen |
11mm |
10GHz / 3 stepena 18ghz / 5 stepeni |
|

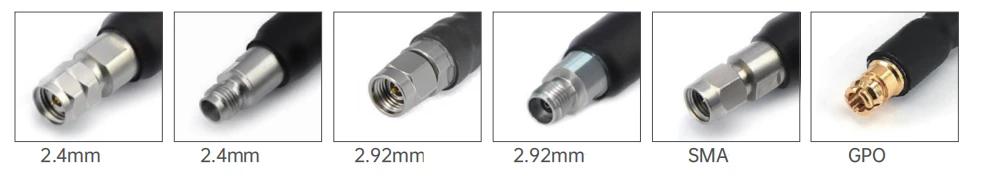

Uobičajeni modeli i tehnički pokazatelji
|
|||||||
|
Slika |
SKU |
Konektor 1 |
Priključak 2 |
Freqency |
Povratni gubitak / VSWR |
|
|

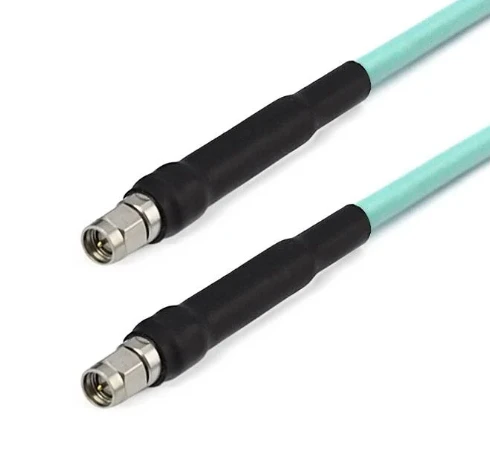

Fru 3-292 M292M-XXX |
2,92mm muško |
2,92mm muško |
DC -40 GHz |
1.44 |
|
|
Fru 3-292 M24m-XXX |
2,92mm muško |
2,4mm muško |
DC -40 GHz |
1.35 |
|
|
Fru 3-24 M24m-XXX |
2,4mm muško |
2,4mm muško |
DC -40 GHz |
1.35 |
| FRA3 / GT2501 Sklop sa niskim gubicima (26,5 GHz) | ||||
|
|
Strukturni promjer materijala (mm) |
|||
|
1 |
Unutarnji dirigent |
Srebrni poklopac od bakra-obloga |
1.45±0.05 |
|
|
2 |
Izolator |
Čvrsti PTFE |
3.99±0.05 |
|
|
3 |
Unutrašnji zaštitnik |
Silver-pobeđeni bakar |
4.19±0.05 |
|
|
4 |
Vanjski štitnik |
Silver-pobrijana bakrena žica pletenica |
4.42±0.05 |
|
|
5 |
jakna |
Fep |
5.21±0.13 |
|
| Prigušenje, snaga (stanje ispitivanja na nivou mora 20 stepeni) | |||||
|
Frekvencija (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Prigušenje (DB / M) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Snaga (W) |
800 |
350 |
--- |
100 |
--- |
|
Električna i mehanička svojstva |
|||||||
|
Frekvencija (GHz) |
Impedancija (ω) |
Brzina prijenosa |
Kapacitet |
Oklop |
Radna temperatura domet |
Minimalni radijus savijanja |
Mehanički Stabilnost faze |
|
26.5 |
50 |
80.4% |
86 PF / m |
>100db |
-65 stepen ~ +165 stepen |
6.35mm |
10GHz / 3 stepena 18ghz / 5 stepeni |
|

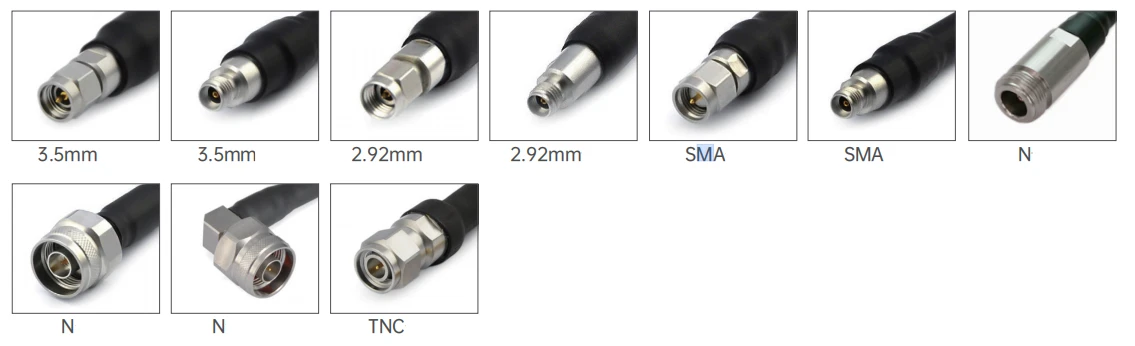

Uobičajeni modeli i tehnički pokazatelji
|
|||||||
|
Slika |
SKU |
Konektor 1 |
Priključak 2 |
Freqency |
Povratni gubitak / VSWR |
|
|

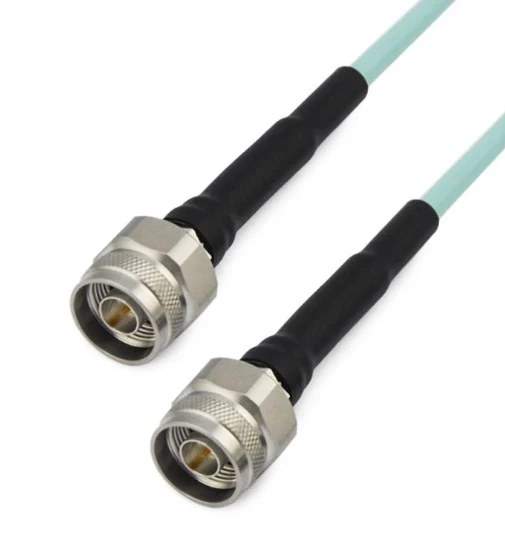

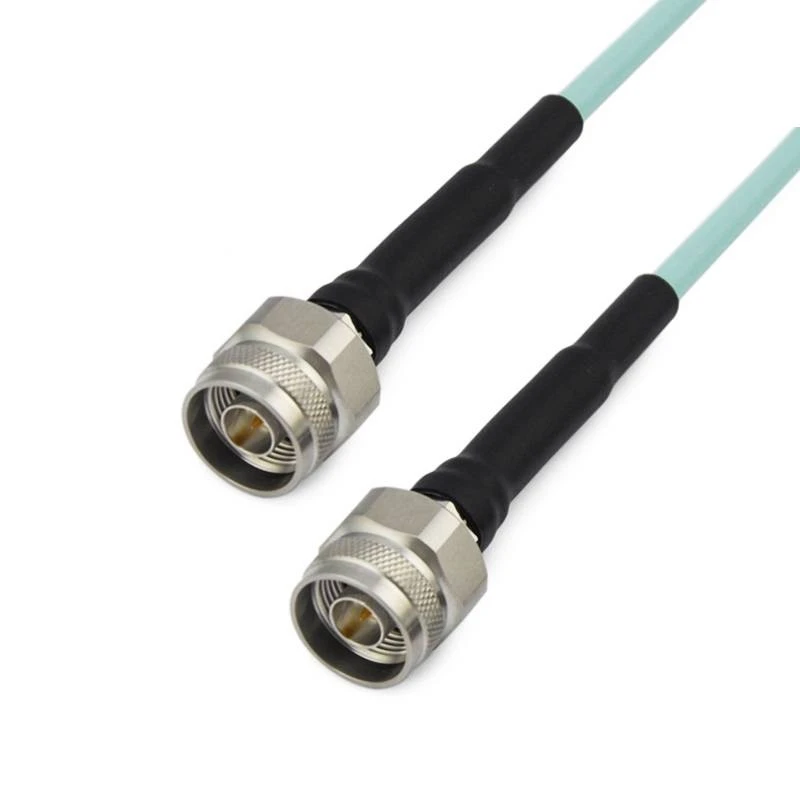

Fra 3- nmnm-xxx |
N muško |
N muško |
DC -18 GHz |
1.25 |
|
|

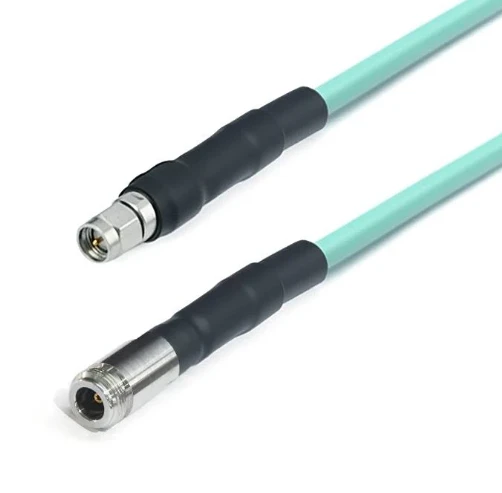

Fra 3- NFSMM-XXX |
N žensko |
SMA muško |
DC -18 GHz |
1.25 |
|
|

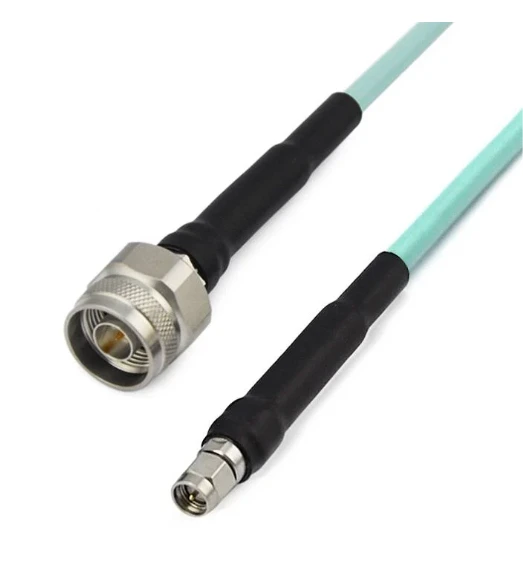

Fra 3- nmsmmm-xxx |
N muško |
SMA muško |
DC -18 GHz |
1.25 |
|
|
Fra 3- smmmmm-xxx |
SMA muško |
SMA muško |
DC -18 GHz |
1.25 |
|
|

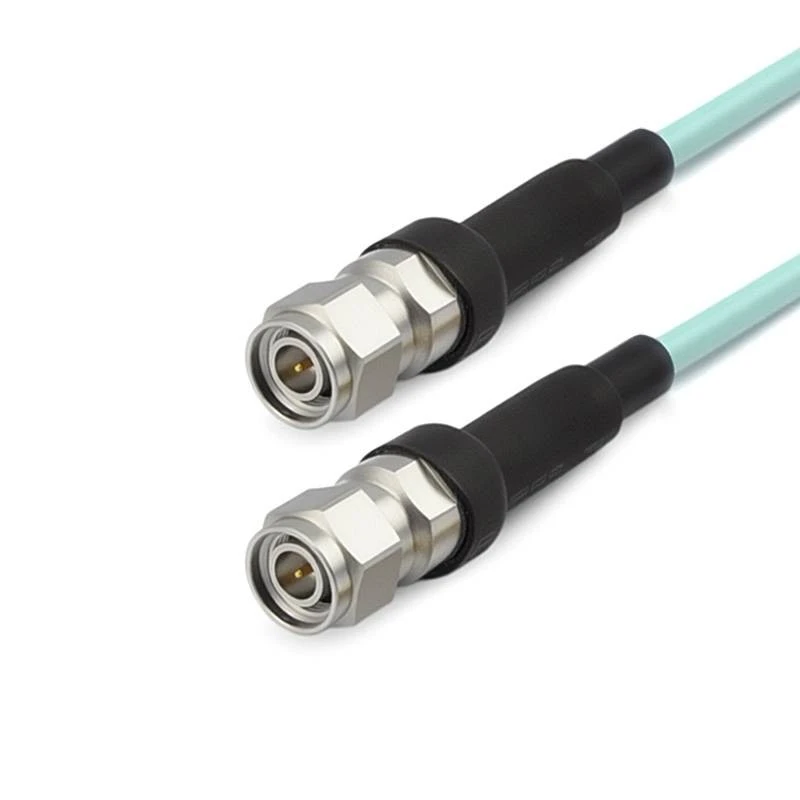

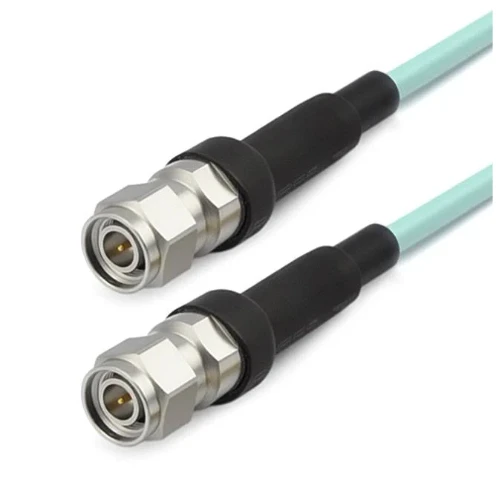

Fra 3- tncmtncm-xxx |
TNC mužjak |
TNC mužjak |
DC -18 GHz |
1.30 |
Popularni tagovi: Faza niskog gubitka stabilna serija, USA Maw Faze faze stabilnih serija, dobavljača, tvornica, FRA3 FRU2 FRU3 montažni kabel, Ručni koaksijalni kabel, Faza niskog gubitka stabilna serija, RF kabelski sklopovi, Sklop kablovskih kablova RG, Polu čvrsti kabelski sklopovi
Pošaljite upit
Moglo bi vam se i svidjeti
