Sklop kablovskih kablova RG
Sklopovi sa niskim frekvencijskim kablovima (DC -3 GHz) su vrste kablovskih komponenti sa specifičnim performansama i scenarijima aplikacija . njihov frekvencijski pokrivač koji se jasno uključuje DC u 3GHz opseg, ispunjavajući raznovrstan zahtjevi za prijenos signala u ovom frekvencijskom rasponu .
Opis
Uvod proizvoda
Sklopovi sa niskim frekvencijskim kablom (DC -3 GHz) su vrste kablovskih komponenti sa specifičnim performansama i scenarijom aplikacija . jasno uključuje DC u 3GHz kablove u okviru ovog frekvencijskog prenosa u okviru ovog frekvencijskog kablova serije u obliku RG178, RG174, RG316 i RG 223.
Flexirf-ovi kablovi - frekventni kablovi pokazuju izvrstan imunitet elektromagnetskih smetnji i dobru fleksibilnost . Oni su lagani i posjeduju svojstva poput visoke otpornosti na temperaturu, otpornost na vlagu i otpornost na koroziju .
Značajke strukture proizvoda
Unutarnji provodnici serije RG niske - frekventni kablovi izrađeni su od multi-stranda srebra - obloženi bakrenim oblogom (SCC) . Ovaj materijal ne osigurava samo izvrsnu električnu provodljivost i fleksibilnost, ali i poboljšava performanse prijenosa signala i korozijsko otpornost na srebrni proces [1}) .
Dielektrični:Ekstrudirani čvrsti politetrafluoroetilen (PTFE) . PTFE posjeduje izvrsnu svojstva električne izolacije, hemijsku stabilnost i otpornost na visoko temperaturu, koja može učinkovito izolirati dirigent iz vanjskog okruženja i smanjuje curenje signala i smetnje .
SHIELD:Izgrađen sa srebrnim pletenim bakrama (SPC) . Ovaj zaštitni sloj učinkovito blokira vanjsku elektromagnetsku smetnje da prodire u unutrašnjost kabela dok sprečavaju istjecanje unutarnjeg signala, osiguravajući stabilan i netaknuti prijenos signala .
Primjena proizvoda
Polje industrijske elektronike:
Primjenjuje se na industrijsku opremu za automatizaciju, poput prenosa visokofrekventnog signala u senzorima, industrijskim upravljačkim sustavima i uređajima za nadgledanje, ispunjavanje potreba visoke preciznosti i prikupljanja podataka u industrijskom okruženju.
Komunikacijsko polje:
Koristi se za testiranje komunikacijskih uređaja (poput mobilnih telefona, WiFi modula, GPS modula, kao i signalna veza između antena i modula . osigurava stabilan prijenos signala u frekvencijskom opsegu dc -3 GHz za bežičnu komunikacijsku opremu .
Važne napomene
1. za prilagođene sklopove kablova, molim vas ne zaboravite ostaviti podatke o svojoj dužini na stranici odjave;
2. Sve sklopove kablova mogu se osigurati parovima ili grupama koji odgovaraju faznim fazama; Ako su vam potrebni kablovi koji su faza podudarni, pošaljite nam e-poštu: sales@flexirf.com
Podaci o specifikaciji proizvoda
|
Konfiguracija |
|
|

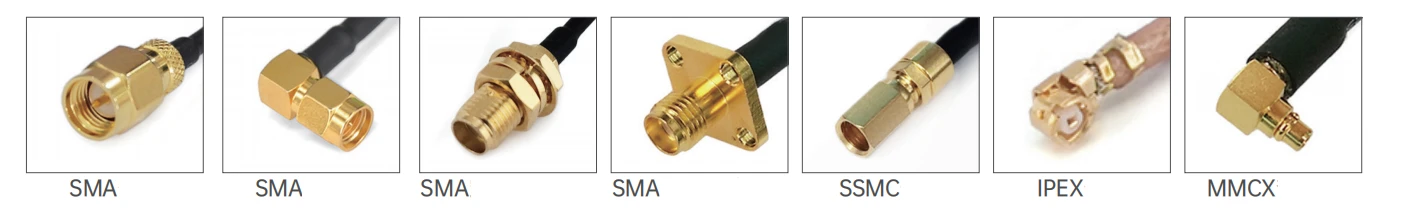

Priključak 1 Tip |
SMA / SSMA / SMB / SSMB / SSMC / MCX / MMCX / BNC / N / GPO |
|
Priključak 1 impedancija |
50 ohma |
|
Priključak 1 polaritet |
Standard |
|
Konektor 2 Vrsta |
SMA / SSMA / SMB / SSMB / SSMC / MCX / MMCX / BNC / N / GPO |
|
Priključak 2 impedancija |
50 ohma |
|
Priključak 2 polaritet |
Standard |
|
Metoda montiranja konektora |
Nijedan |
|
Stil karoserije konektora |
Ravno i pravi ugao |
|
Informacije o materijalima |
|
|
CENTAR KONTAKT |
Mesing pozlaćen pozlaćen, berilijum bakar pozlaćen |
|
Vanjski kontakt |
Mesing pozlaćeni, berilijum bakar pozlaćen, pasiviran od nehrđajućeg čelika |
|
Tijelo |
Mesing pozlaćeni, berilijum bakar zlato, pasivirani od nehrđajućeg čelika |
|
Dielektrični |
PTFE |
|
Podaci o okolišu |
|
|
Temperaturni raspon |
-40 stepen do +165 stepen |
|
2011/65 / EU (RoHS) |
U skladu |
Vrsta proizvoda
|
FRR3 / RG316 Sklop kabela serije RG (3GHZ) |
||||||
|
|
Strukturni promjer materijala (mm) |
|||||
|
1 |
Unutarnji dirigent |
Srebrni poklopac od bakra-obloga |
7x0.17±0.05 |
|||
|
2 |
Izolator |
PTFE |
1.56±0.05 |
|||
|
3 |
Unutrašnji zaštitnik |
Silver-pobrijana bakrena žica |
1.95±0.05 |
|||
|
4 |
jakna |
Fep |
2.56±0.13 |
|||
| Prigušenje, snaga (stanje ispitivanja na nivou mora 20 stepeni) | |||||
|
Frekvencija (GHz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
Prigušenje (DB / M) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
Snaga (W) |
340 |
170 |
113 |
88 |
68 |
|
Električna i mehanička svojstva |
|||||||
|
Frekvencija (GHz) |
Impedancija (ω) |
Brzina prijenosa |
Kapacitet |
Oklop |
Radna temperatura domet |
Minimalni radijus savijanja |
Radni napon |
|
3 |
50 |
70% |
94pf / m |
>70db |
-65 stepen ~ +200 stepen |
15mm |
1200V |
|
Slika |
SKU |
Konektor 1 |
Priključak 2 |
Freqency |
Povratni gubitak / VSWR |
|
|

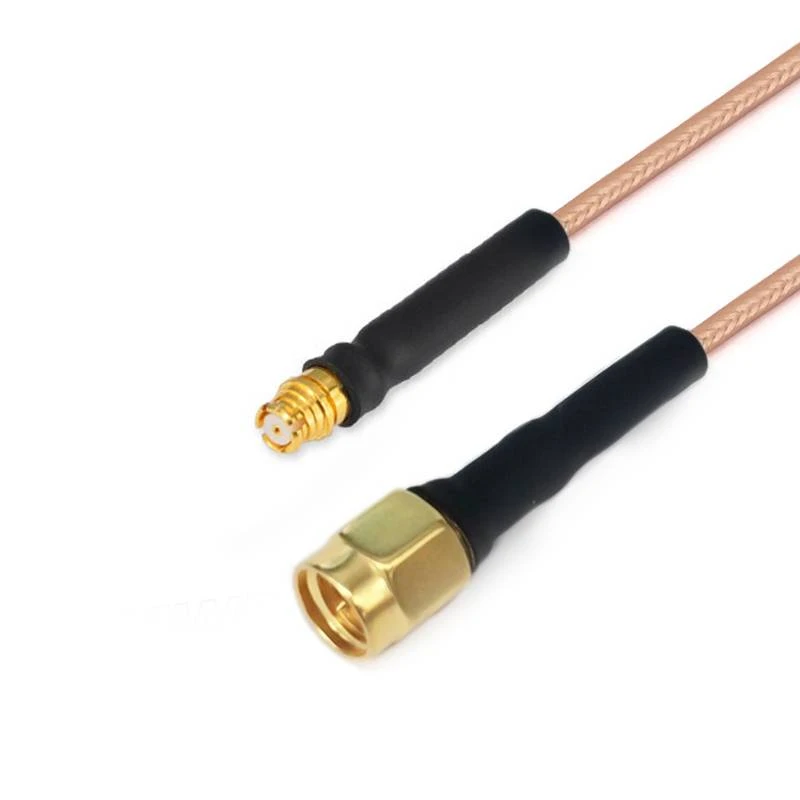

Frr 3- SMMGPF-XXX |
SMA muško |
GPO žensko |
DC -3 GHz |
1.25 |
|
|

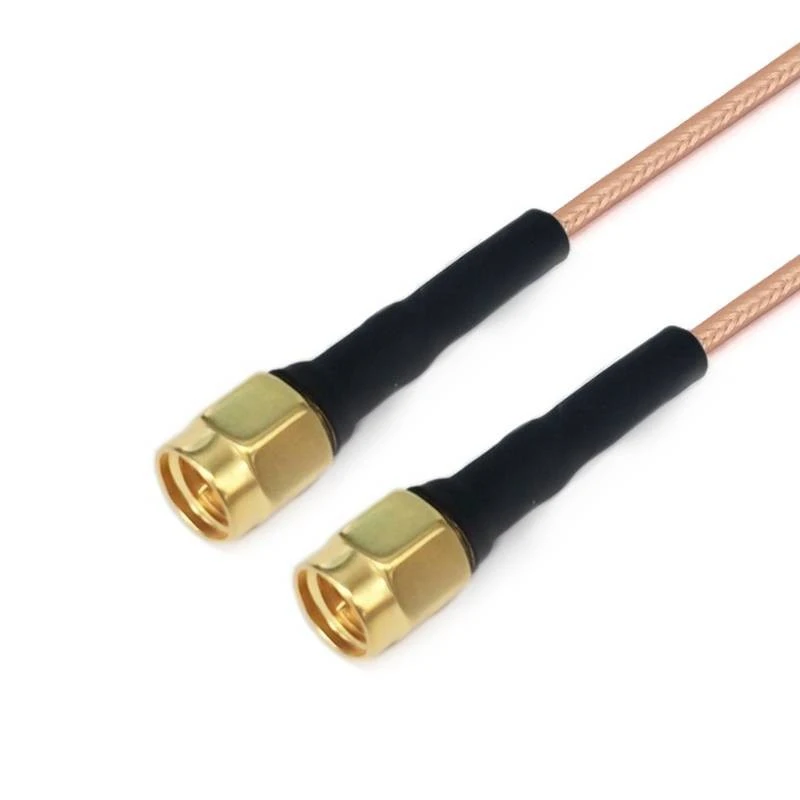

Frr 3- smmmmm-xxx |
SMA muško |
SMA muško |
DC -3 GHz |
1.25 |
| FRR8 / RG178 Sklop kabela serije RG (3GHz) | ||||
|
|
Strukturni promjer materijala (mm) |
|||
|
1 |
Unutarnji dirigent |
Srebrni poklopac od bakra-obloga |
7x0.102±0.05 |
|
|
2 |
Izolator |
PTFE |
0.86±0.05 |
|
|
3 |
Unutrašnji zaštitnik |
Silver-pobrijana bakrena žica |
1.30±0.05 |
|
|
4 |
jakna |
Fep |
1.86±0.13 |
|
| Prigušenje, snaga (stanje ispitivanja na nivou mora 20 stepeni) | |||||
|
Frekvencija (GHz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
Prigušenje (DB / M) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
Snaga (W) |
340 |
170 |
113 |
88 |
68 |
| Električna i mehanička svojstva | |||||||
|
Frekvencija (GHz) |
Impedancija (ω) |
Brzina prijenosa |
Kapacitet |
Oklop |
Radna temperatura domet |
Minimalni radijus savijanja |
Radni napon |
|
3 |
50 |
70% |
94pf / m |
>70db |
-65 stepen ~ +200 stepen |
10mm |
750V |
|
Uobičajeni modeli i tehnički pokazatelji
|
|||||
|
Slika |
SKU |
Konektor 1 |
Priključak 2 |
Freqency |
Povratni gubitak / VSWR |
|
|

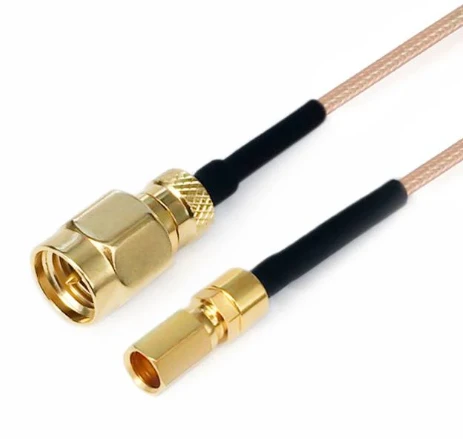

Frr 8- smmsmcf-xxx |
SMA muško |
SSMC žensko |
DC -3 GHz |
1.25 |
|
|

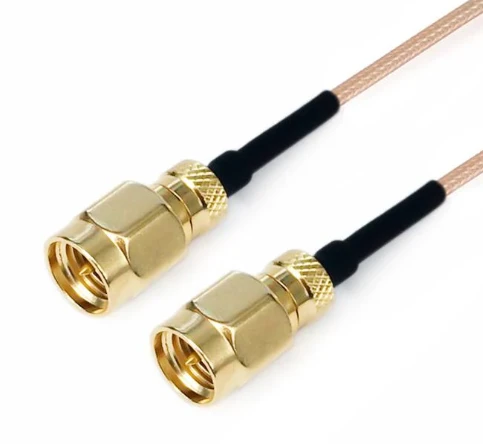

Frr 8- smmmmm-xxx |
SMA muško |
SMA muško |
DC -3 GHz |
1.25 |
|
|

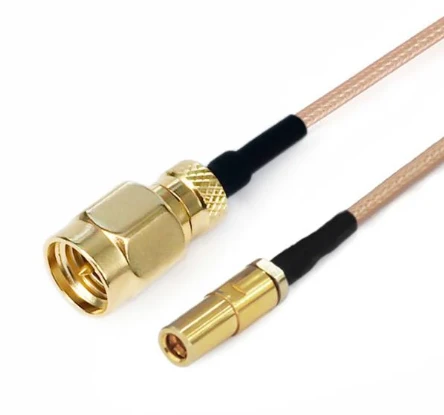

Frr 8- smmsmbf-xxx |
SMA muško |
SSMBF |
DC -3 GHz |
1.25 |
|
|

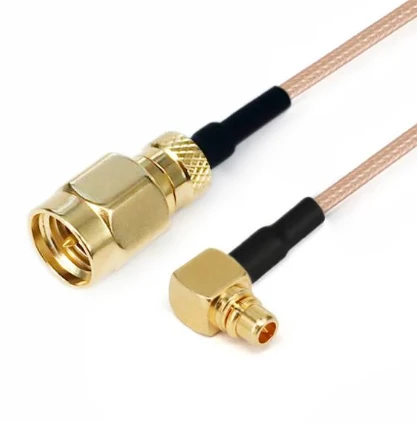

FRR 8- SMMMMCXWM-XXX |
SMA muško |
Mmcx muški desni ugao |
DC -3 GHz |
1.30 |
|
|

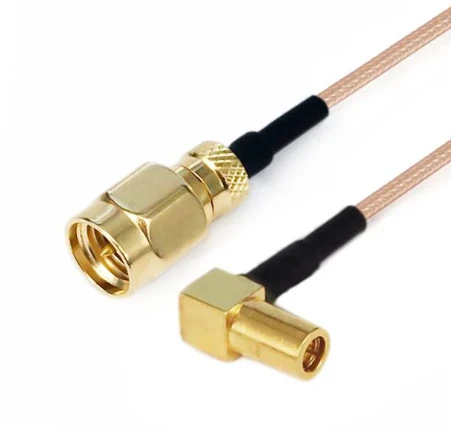

Frr 8- smmsmbwf-xxx |
SMA muško |
SSMB ženski desni ugao |
DC -3 GHz |
1.30 |
|
|

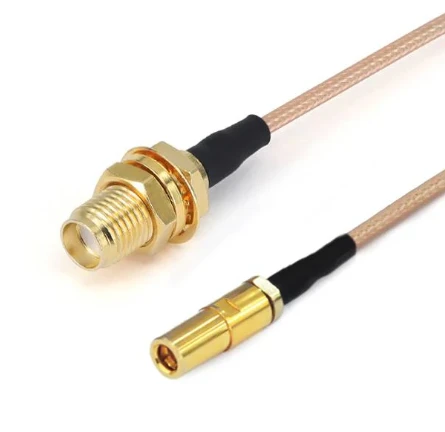

Frr 8- smyfssmbf-xxx |
SMA ženka pregrada za pregrada |
SSMB ženka |
DC -3 GHz |
1.30 |
|
|

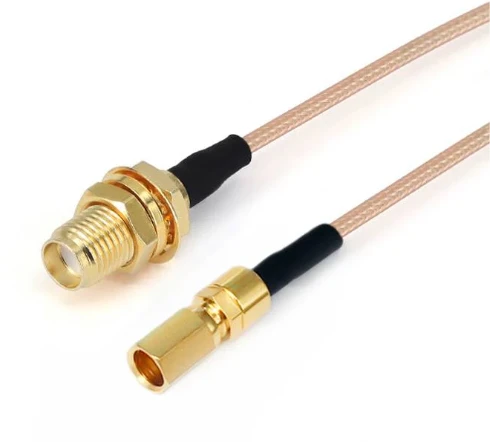

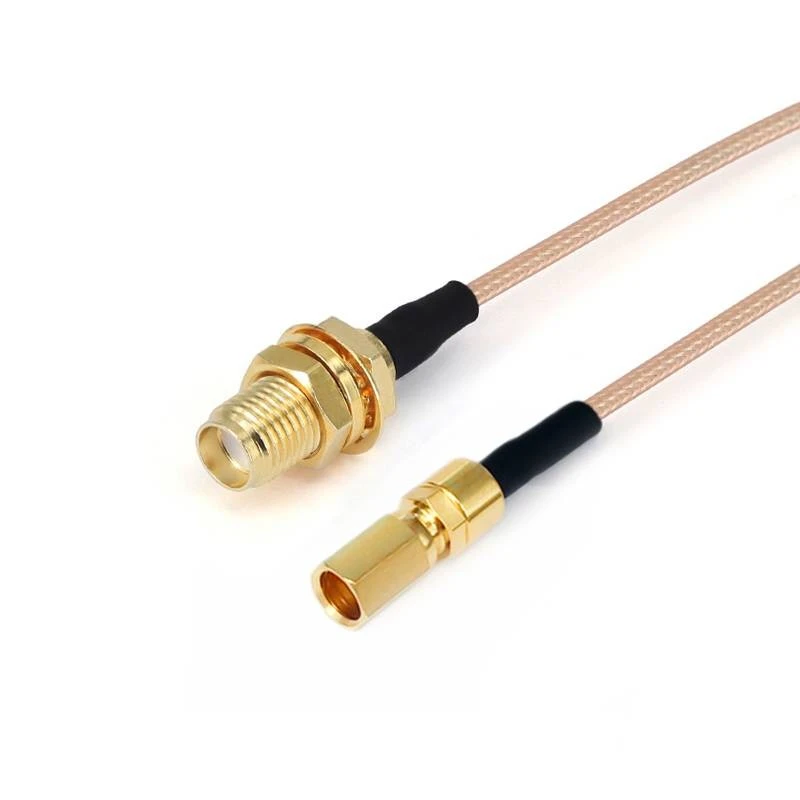

Frr 8- smyfssmcf-xxx |
SMA ženka pregrada za pregrada |
SSMC žensko |
DC -3 GHz |
1.30 |
|
|

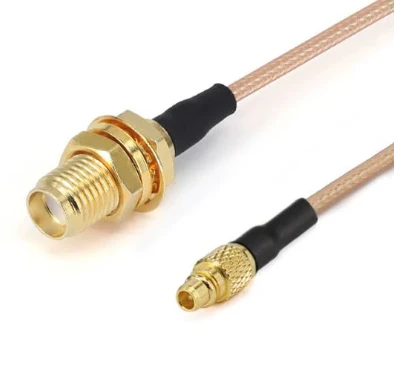

Frr 8- smyfmmcxm-xxx |
SMA ženka pregrada za pregrada |
Mmcx muško |
DC -3 GHz |
1.30 |
|
|

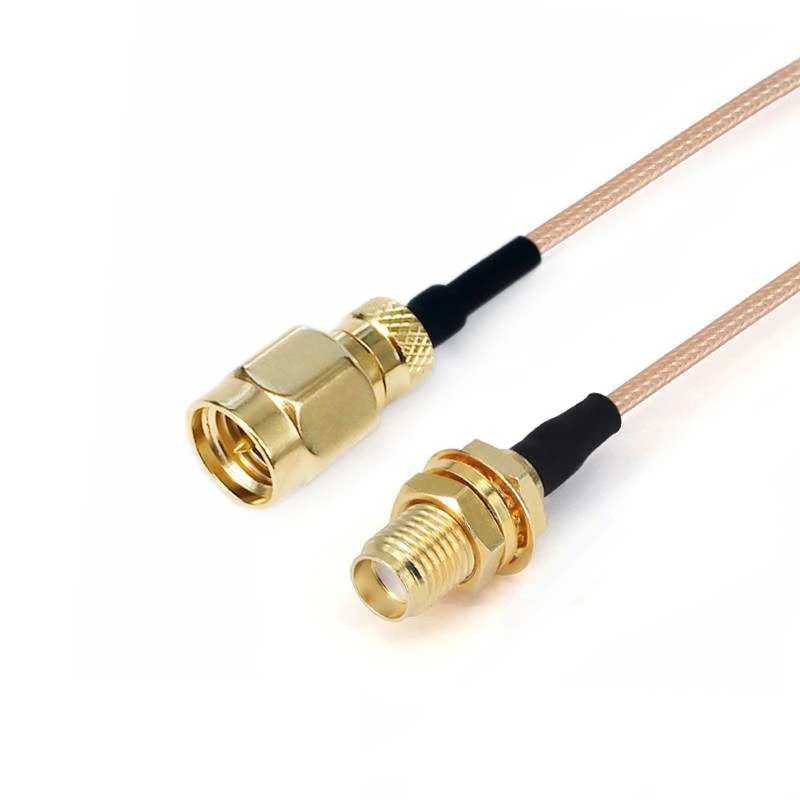

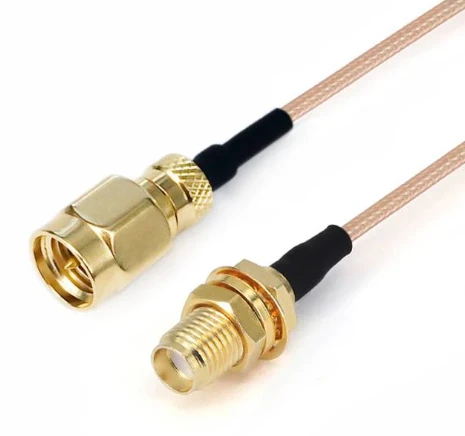

Frr 8- smmmyf-xxx |
SMA muško |
SMA ženka pregrada za pregrada |
DC -3 GHz |
1.30 |
|
|

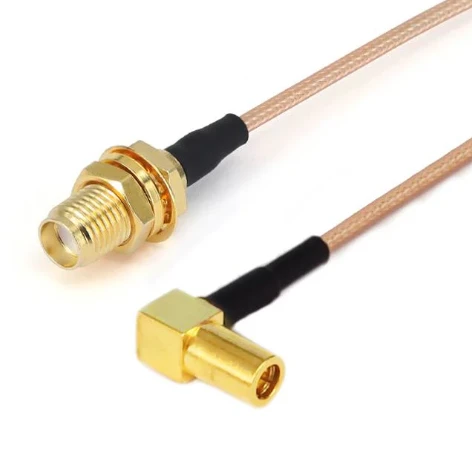

Frr 8- smyfssmbwf-xxx |
SMA ženka pregrada za pregrada |
SSMB ženski desni ugao |
DC -3 GHz |
1.30 |
|
|

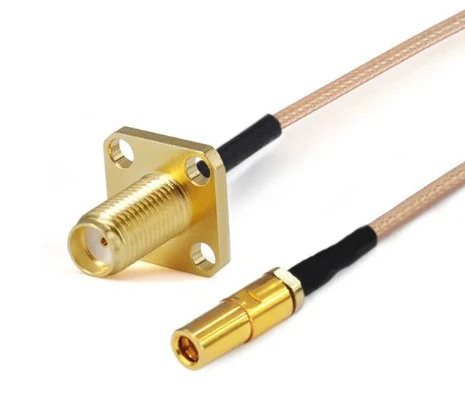

Frr 8- SMFSSMBF-XXX |
SMA ŽENE SA 4 HOLE prirubnice |
SSMB ženka |
DC -3 GHz |
1.30 |
|
|

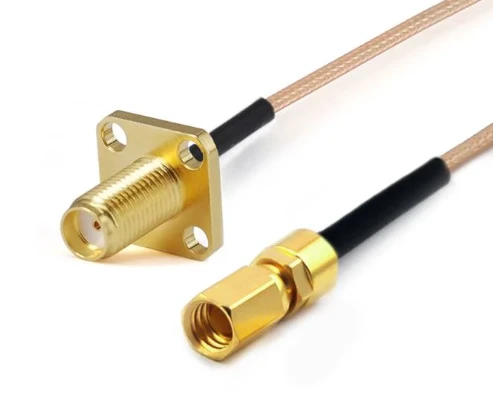

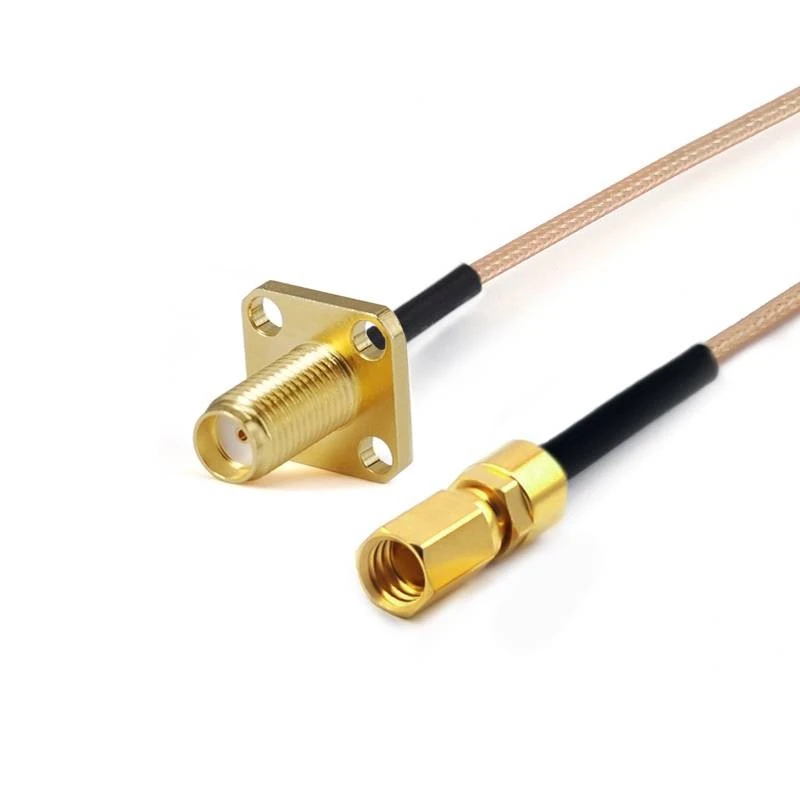

Frr 8- SMFSSMCF-XXX |
SMA ŽENE SA 4 HOLE prirubnice |
SSMC žensko |
DC -3 GHz |
1.30 |
|
|

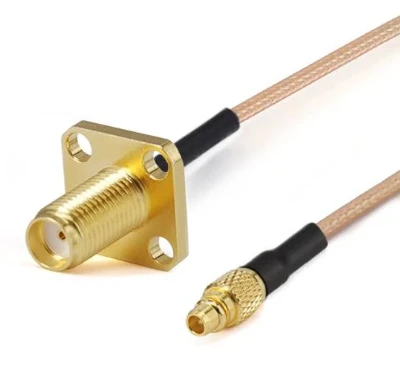

Frr 8- SMFFMMCXM-XXX |
SMA ŽENE SA 4 HOLE prirubnice |
Mmcx muško |
DC -3 GHz |
1.30 |
|
|

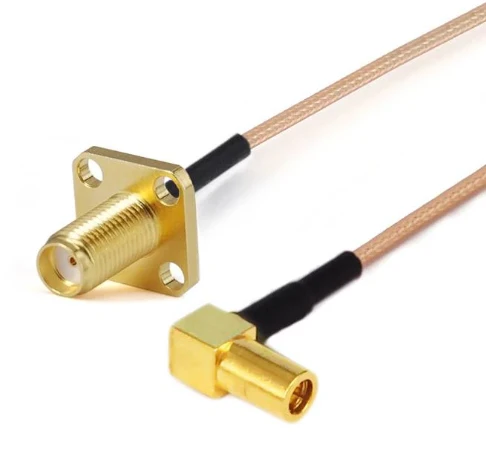

Frr 8- SMFSSMBWF-XXX |
SMA ŽENE SA 4 HOLE prirubnice |
SSMB ženski desni ugao |
DC -3 GHz |
1.30 |
|
|

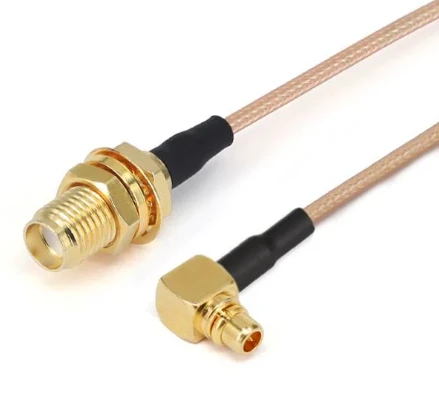

Frr 8- smyfmmcxwm-xxx |
SMA ženka pregrada za pregrada |
Mmcx muški desni ugao |
DC -3 GHz |
1.30 |
|
|

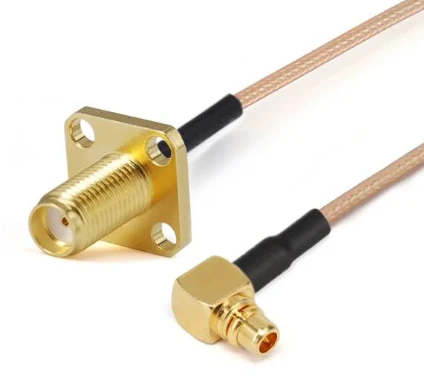

Frr 8- SMFFMMCXWM-XXX |
SMA ŽENE SA 4 HOLE prirubnice |
Mmcx muški desni ugao |
DC -3 GHz |
1.30 |
