Sklopi kablovskih kablova ruku
Ručni montirani kablovi Polufilektski Coax je polu-fleksibilan koaksijalni montažni kabel koji reprodukuje ključnu ulogu u više polja. Ovaj proizvod izrađuje profesionalni tim. Sa svojim izvrsnim dizajnom i pouzdanim performansama, ispunjava potrebe brojnih industrija. Na raspolaganju su različite specifikacije kablova, poput 047 ", 086" i 141 ".
Opis
Ručni montirani kablovi Polufilektski Coax je polu-fleksibilan koaksijalni montažni kabel koji reprodukuje ključnu ulogu u više polja. Ovaj proizvod izrađuje profesionalni tim. Sa svojim izvrsnim dizajnom i pouzdanim performansama, ispunjava potrebe brojnih industrija. Na raspolaganju su različite specifikacije kablova, poput 047 ", 086" i 141 ".
Pored toga, proizvod nudi više opcija u pogledu tipova konektora, impedance, polariteta, montažnih metoda, kontakt i stambenih materijala. Tipovi konektora uključuju 1,85 mm, 2,4 mm, 2,92mm, SMA, G3PO, GPPO, MMXP, itd.; Impedancija je 50 ohma, a polaritet je standard. Postoje raznolike montažne metode, a kontakti i kućišta izrađeni su od materijala poput mesinganog pozlaćenog zlatom, berilijevim bakarom pozlaćenim zlatom i pasiviranim nehrđajućim čelikom kako bi se osigurala dobra električna provodljivost i otpornost na koroziju.
Uvod proizvoda
Postoje serija poput FR7 0 1 / crut {-047- serije -047- i seriju FR711 i FR712 / CHUT -085- Form 086 ". Proizvodi iz različitih serija variraju u strukturnim dimenzijama i električnim performansama. Na primjer, unutarnji promjer provodnika FR701 i FR702 / CHT {-047- serije 047 "iznosi 0,29 ± 0,0127 mm, dok je FR711 i FR712 / CHUT serije 0,51 ± 0,0127 mm. Za različite frekvencije osigurani su odgovarajući prigušivanje i podaci o napajanju. Također su dostupni i više zajedničkih modela i tehničkih pokazatelja za ispunjavanje zahtjeva različitih scenarija aplikacija.
U pogledu električne performanse, središnji dirigent je srebrni čelik za bakar-obložen, u kombinaciji s čvrstim PTFE izolatorom i konzerviranim vanjskim dirigelom bakrene žice. Sadrži nizak kapacitet (95.1pf / m), visoku brzinu širenja (70%) i odličnu zaštitnu učinkovitost (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Primjena proizvoda
Zbog svojih karakteristika savidljivih i izvrsnih električnih performansi, široko se koristi u poljima kao što su komunikacija, elektronički uređaji i testiranje i mjerenje. U scenariji poput uključeno - Otkrivanje komunikacijskih mreža i rješavanje problema industrijske opreme, polu - fleksibilni kablovi koriste se kao privremeni kablovi za povezivanje. Lako su nositi i raditi. Oni brzo mogu uspostaviti testne veze između različitih uređaja, omogućavajući efikasan završetak detekcije.
Važne napomene
1. Za prilagođene dužine kablovskih sklopova, ne zaboravite ostaviti podatke o duljini na stranici odjave;
2. Svi sklopovi kablova mogu se osigurati parovima ili grupama podudaranim u faznim fazama; Ako su vam potrebni kablovi koji bi bili fazni podudarni, pošaljite nam e-poštu: sales@flexirf.com
Podaci o specifikaciji proizvoda
|
Konfiguracija |
|
|
Priključak 1 Tip |
1,85 mm / 2,4mm / 2,92mm / SMA / G3PO / GPPO |
|
Priključak 1 impedancija |
50 ohma |
|
Priključak 1 polaritet |
Standard |
|
Konektor 2 Vrsta |
1,85 mm / 2,4 mm / 2,92mm / SMA / G3PO / GPPO / |
|
Priključak 2 impedancija |
50 ohma |
|
Priključak 2 polaritet |
Standard |
|
Metoda montiranja konektora |
Nijedan |
|
Stil karoserije konektora |
Ravno i pravi ugao |
|
Informacije o materijalima |
|
|
CENTAR KONTAKT |
Mesing pozlaćen pozlaćen, berilijum bakar pozlaćen |
|
Vanjski kontakt |
Mesing pozlaćeni, berilijum bakar pozlaćen, pasiviran od nehrđajućeg čelika |
|
Tijelo |
Mesing pozlaćeni, berilijum bakar zlato, pasivirani od nehrđajućeg čelika |
|
Dielektrični |
Pei / PTFE |
|
Podaci o okolišu |
|
|
Temperaturni raspon |
-40 stepen do +165 stepen |
|
2011/65 / EU (RoHS) |
U skladu |
|
Specifikacije kablova |
|
|
Centralni dirigent |
Srebrni copperweld |
|
Dielektrični |
Čvrsti PTFE |
|
Jakna |
Nema ili fep |
|
Kapacitivnost (pf / m) |
95.1 |
|
Brzina širenja (%) |
70 |
|
Zaštitna efikasnost |
<-100dB @ 1GHz |
|
Rukovanje napajanjem |
10watt @ 18GHz at sea level,VSWR1.0 |
Vrsta proizvoda
| FR701 i FR702 / CHUT -047- Obrazac 047 "serija montaža kabela | ||||
 |
Strukturni promjer materijala (mm) |
|||
|
1 |
Unutarnji dirigent |
Srebrni poklopac od bakra-obloga |
0.29±0.0127 |
|
|
2 |
Izolator |
Čvrsti PTFE |
0.94±0.0254 |
|
|
3 |
Vanjski dirigent |
Limenkasta bakrena žica |
1.19±0.05 |
|
|
4 |
Jakna |
Fep |
1.6±0.13 |
|
| Prigušenje, snaga (stanje ispitivanja na nivou mora 20 stepeni) | |||||
|
Frekvencija (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Prigušenje (DB / M) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Snaga (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|

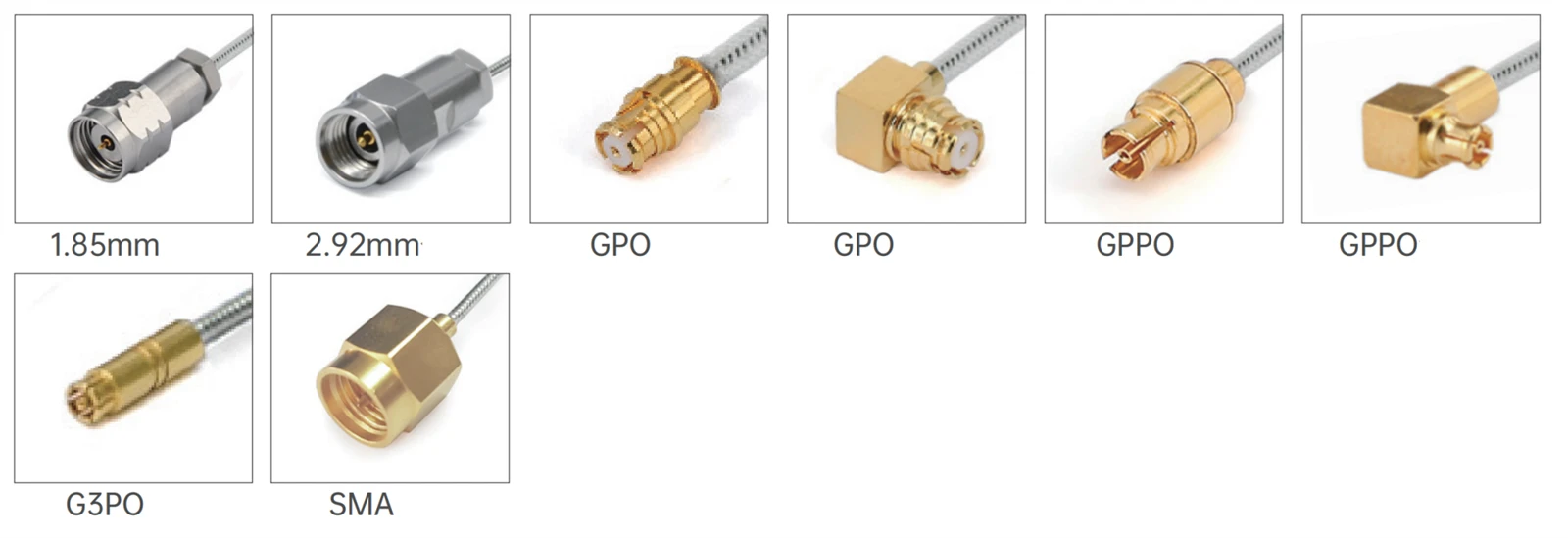

Uobičajeni modeli i tehnički pokazatelji
|
|||||
|
Slika |
SKU |
Konektor 1 |
Priključak 2 |
Freqency |
Povratni gubitak / VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2,92mm žensko sa 2 rupe prirubnice |
G3PO (SMPS) žensko |
DC -40 GHZ |
12db |
|
|
Fr 701-292 mg3pf-xxx |
2,92mm muško |
G3PO (SMPS) žensko |
DC -40 GHZ |
12db |
|
|
Fr 701-292 fg3pf-xxx |
2,92mm žensko |
G3PO (SMPS) žensko |
DC -40 GHZ |
12db |
|
|
Fr 701-185 mg3pf-xxx |
1,85 mm muško |
G3PO (SMPS) žensko |
DC -67 GHZ |
10db |
|
|
Fr 701-185 fg3pf-xxx |
1,85 mm žensko |
G3PO (SMPS) žensko |
DC -67 GHZ |
10db |
| FR711 i FR712 / CHUT -085- Obrazac 106 "serija montaža kabela | ||||
 |
Strukturni promjer materijala (mm) |
|||
|
1 |
Unutarnji dirigent |
Srebrni poklopac bakara |
0.51±0.0127 |
|
|
2 |
Izolator |
Čvrsti PTFE |
1.69±0.0254 |
|
|
3 |
Vanjski dirigent |
Limenkasta bakrena žica |
2.2±0.05 |
|
|
4 |
Jakna |
Fep |
2.54 |
|
| Prigušenje, snaga (stanje ispitivanja na nivou mora 20 stepeni) | |||||
|
Frekvencija (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Prigušenje (DB / M) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Snaga (W) |
253 |
157 |
69 |
47 |
33 |

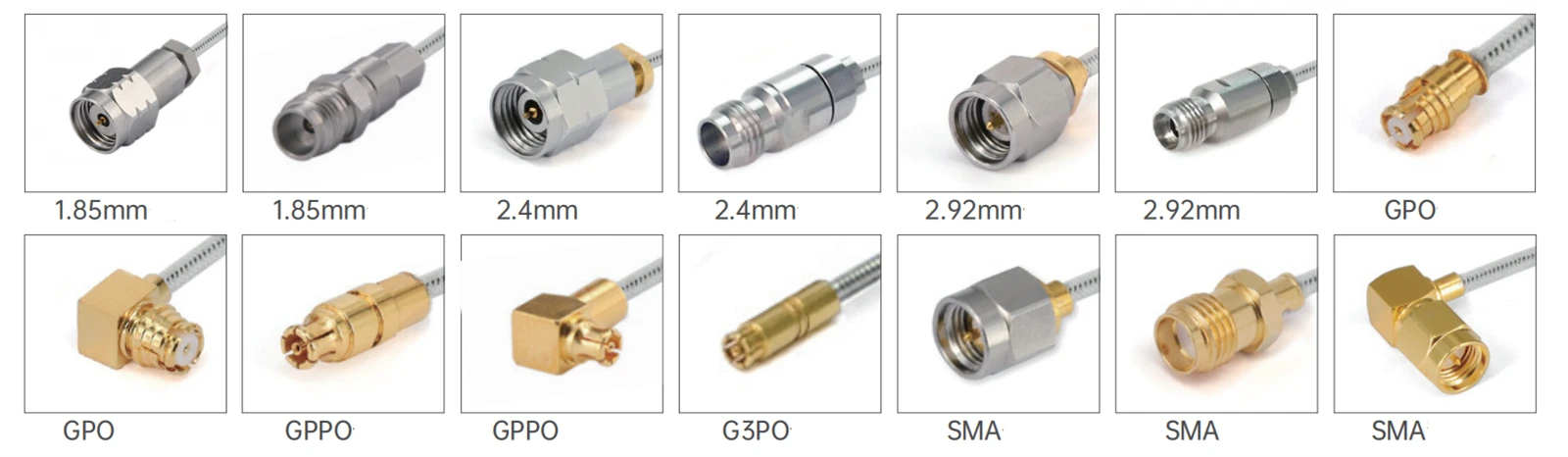

| Uobičajeni modeli i tehnički pokazatelji |
 |
|
FR712 / crut -085- Forma-FEP (sa FEP jaknom) |
|||||
|
Slika |
SKU |
Konektor 1 |
Priključak 2 |
Freqency |
Povratni gubitak / VSWR |
|
|
Fr 712- smmmmmm-xxx |
SMA muško |
SMA muško |
DC -26 5GHz |
1.35 |
|
|

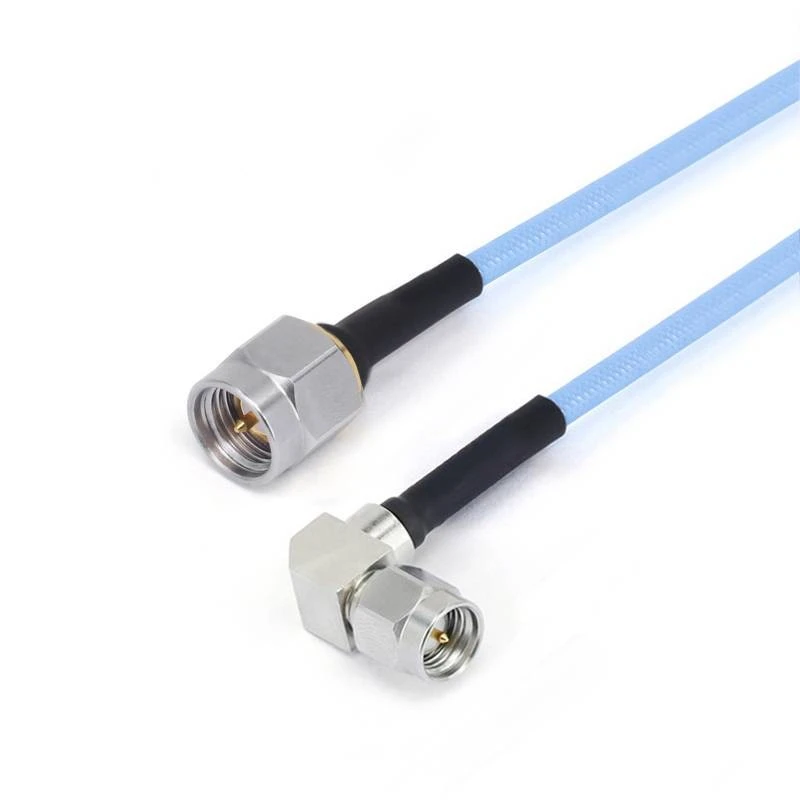

Fr 12- smmmwm-xxx -18 g |
SMA muško |
SMA mužjak sa pravim uglom |
DC -18 GHZ |
1.35 |
|
|
Fr 712- smwsmwm-xxx -18 g |
SMA mužjak sa pravim uglom |
SMA mužjak sa pravim uglom |
DC -18 GHZ |
1.40 |
|
|
Fr 712- smmgpf-xxx |
SMA muško |
GPO (SMP) žensko |
DC -26 5GHz |
1.35 |
|
|
Fr 712- smmgpwf-xxx |
SMA muško |
GPO (SMP) Ženski sa pravim uglom |
DC -26 5GHz |
1.40 |
|
|
Fr 712- smmgppf-xxx |
SMA muško |
GPPO (Mini-SMP) žensko |
DC -26 5GHz |
1.35 |
|
|
Fr 712- smmgppwf-xxx |
SMA muško |
GPPO (mini-SMP) Ženska sa pravim uglom |
DC -26 5GHz |
1.40 |
|
|

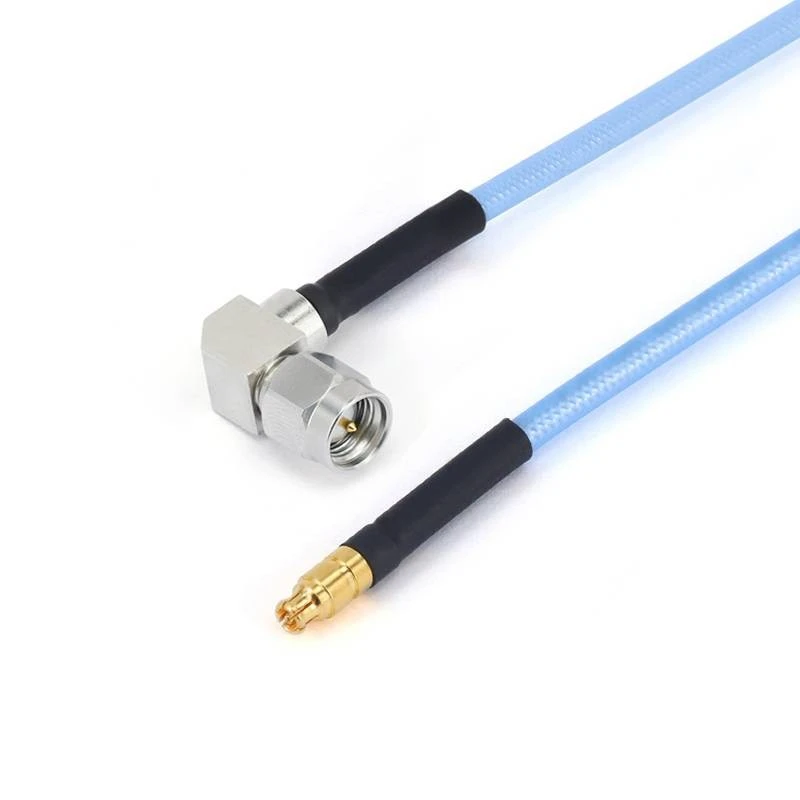

Fr 712- smwmgppf-xxx -18 g |
SMA mužjak sa pravim uglom |
GPPO (Mini-SMP) žensko |
DC -18 GHZ |
15db |
|
|

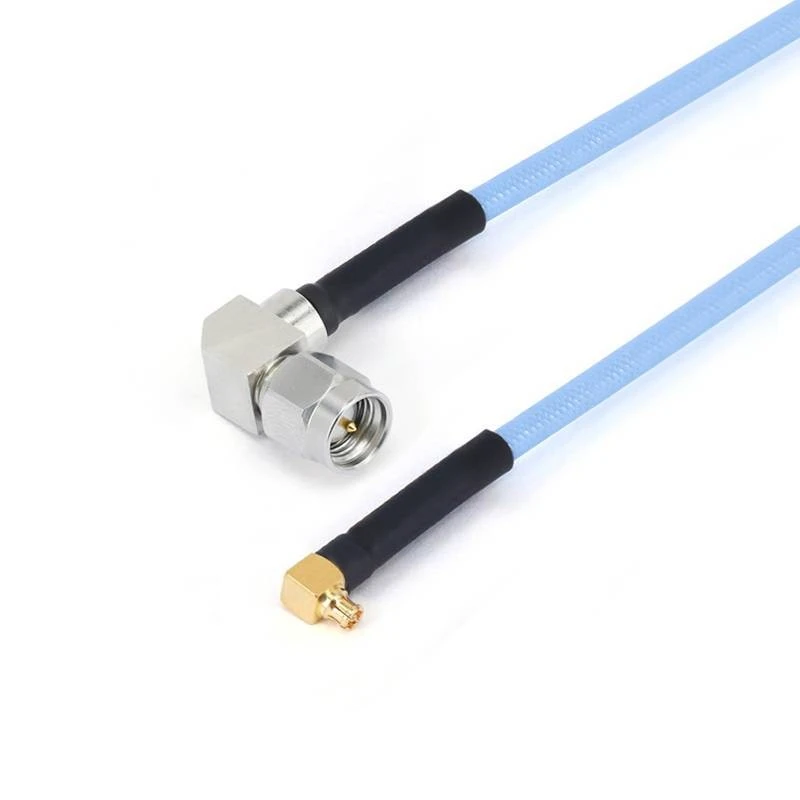

Fr 712- smwmgppwf-xxx -18 g |
SMA mužjak sa pravim uglom |
GPPO (mini-SMP) Ženska sa pravim uglom |
DC -18 GHZ |
15db |
|
|
Fr 712- smfgpf-xxx |
Sma ženka |
GPO (SMP) žensko |
DC -18 GHZ |
1.35 |
|
|
Fr 712- SMFFGPF-XXX |
SMA ŽENE SA 4 HOLE prirubnice |
GPO (SMP) žensko |
DC -18 GHZ |
1.35 |
|
|
Fr 712- smfgppf-xxx |
Sma ženka |
GPPO (Mini-SMP) žensko |
DC -26 5GHz |
1.40 |
|
|
Fr 712- SMFFGPPF-XXX |
SMA ŽENE SA 4 HOLE prirubnice |
GPPO (Mini-SMP) žensko |
DC -26 5GHz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2,92mm muško |
2,92mm muško |
DC - 40 GHz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2,92mm muško |
GPO (SMP) žensko |
DC - 40 GHz |
10db |
|
|
Fr 712-292 mgpwf-xxx |
2,92mm muško |
GPO (SMP) Ženski sa pravim uglom |
DC - 40 GHz |
10db |
|
|
Fr 712-292 FGPF-XXX |
2,92mm žensko |
GPO (SMP) žensko |
DC - 40 GHz |
10db |
|
|
Fr 712-292 ffgpf-xxx |
2,92mm Ženska sa prirubnicom od 4 rupe |
GPO (SMP) žensko |
DC - 40 GHz |
10db |
|
|
Fr 712-292 mgppf-xxx |
2,92mm muško |
GPPO (Mini-SMP) žensko |
DC - 40 GHz |
14db |
|
|
Fr 712-292 mgppwf-xxx |
2,92mm muško |
GPPO (mini-SMP) Ženska sa pravim uglom |
DC - 40 GHz |
14db |
|
|
Fr 712-292 fgppf-xxx |
2,92mm žensko |
GPPO (Mini-SMP) žensko |
DC - 40 GHz |
14db |
|
|
Fr 712-292 ffgppf-xxx |
2,92mm Ženska sa prirubnicom od 4 rupe |
GPPO (Mini-SMP) žensko |
DC - 40 GHz |
14db |
|
|
Fr 712-292 mg3pf-xxx |
2,92mm muško |
G3PO (SMPS) žensko |
DC - 40 GHz |
12db |
|
|
Fr 712-292 fg3pf-xxx |
2,92mm žensko |
G3PO (SMPS) žensko |
DC - 40 GHz |
12db |
|
|
Fr 712-292 ffg3pf-xxx |
2,92mm Ženska sa prirubnicom od 4 rupe |
G3PO (SMPS) žensko |
DC - 40 GHz |
12db |
|
|
Fr 712-185 mg3pf-xxx |
1,85 mm muško |
G3PO (SMPS) žensko |
DC - 67 GHz |
10db |
|
|
Fr 712-185 fg3pf-xxx |
1,85 mm žensko |
G3PO (SMPS) žensko |
DC - 67 GHz |
10db |
|
|
Fr 712-185 ffg3pf-xxx |
1,85 mm Žensko sa prirubnicom od 4 rupe |
G3PO (SMPS) žensko |
DC - 67 GHz |
10db |
|
FR711 / crut -085- obrazac (bez fep jakne) |
|||||
|
Slika |
SKU |
Konektor 1 |
Priključak 2 |
Freqency |
Povratni gubitak / VSWR |
|
|
Fr 711- smmmmmm-xxx |
SMA muško |
SMA muško |
DC -26 5GHz |
1.35 |
 |
Fr 11- smmmwm-xxx -18 g |
SMA muško |
SMA mužjak sa pravim uglom |
DC -18 GHZ |
1.35 |
|
|

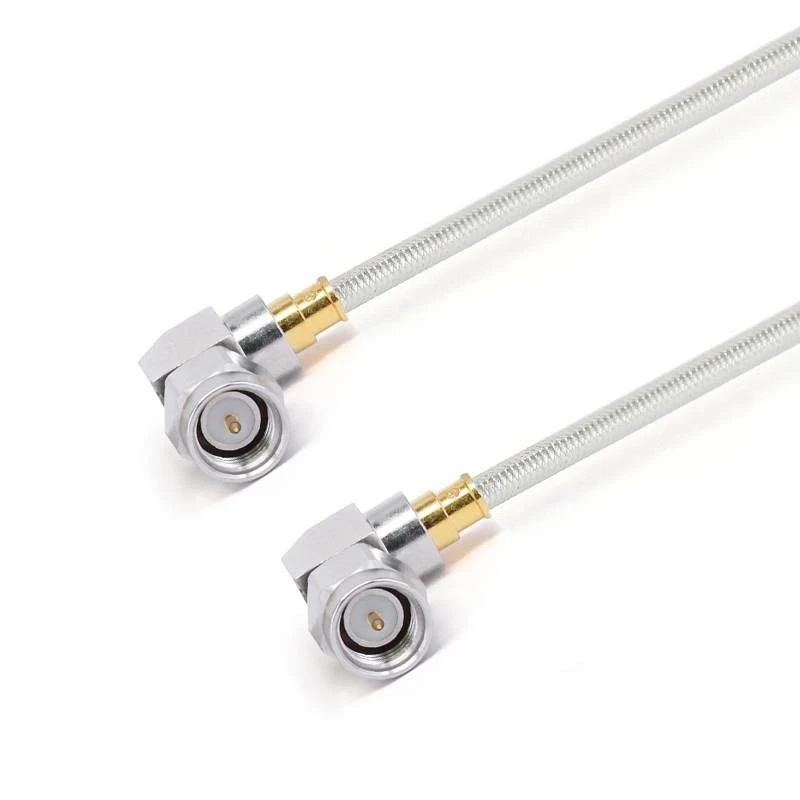

Fr 711- smwsmwm-xxx -18 g |
SMA mužjak sa pravim uglom |
SMA mužjak sa pravim uglom |
DC -18 GHZ |
1.40 |
|
|

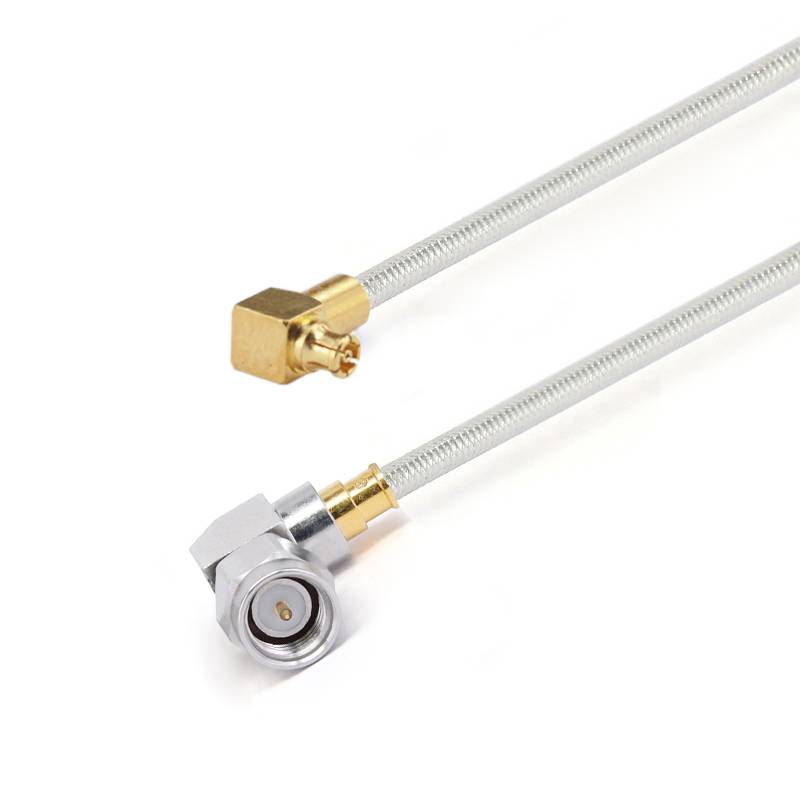

Fr 711- smwmgppwf-xxx -18 g |
SMA mužjak sa pravim uglom |
GPPO (mini-SMP) Ženska sa pravim uglom |
DC -18 GHZ |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2,92mm muško |
MMPX muško |
DC -40 GHZ |
14db |
|
|
R 711-292 mmmpxf-xxx |
2,92mm muško |
MMPX žensko |
DC -40 GHZ |
14db |
|
|
Fr 711-24 mmmpxm-xxx |
2,4mm muško |
MMPX muško |
DC -50 GHZ |
12db |
|
|
Fr 711-24 mmmpxf-xxx |
2,4mm muško |
MMPX žensko |
DC -50 GHZ |
12db |
|
|
Fr 711-185 mmmpxm-xxx |
1,85 mm muško |
MMPX muško |
DC -67 GHZ |
10db |
|
|
Fr 711-185 mmmpxf-xxx |
1,85 mm muško |
MMPX žensko |
DC -67 GHZ |
10db |
|
|
Fr 711-185 mg3pf-xxx |
1,85 mm muško |
G3PO (SMP) Ženka |
DC -67 GHZ |
10db |
|
|
Fr 711-185 fg3pf-xxx |
1,85 mm žensko |
G3PO (SMP) Ženka |
DC -67 GHZ |
10db |
|
|
Fr 711-185 ffg3pf-xxx |
1,85 mm Žensko sa prirubnicom od 4 rupe |
G3PO (SMP) Ženka |
DC -67 GHZ |
10db |
