Ispitni kablovi opće namjene

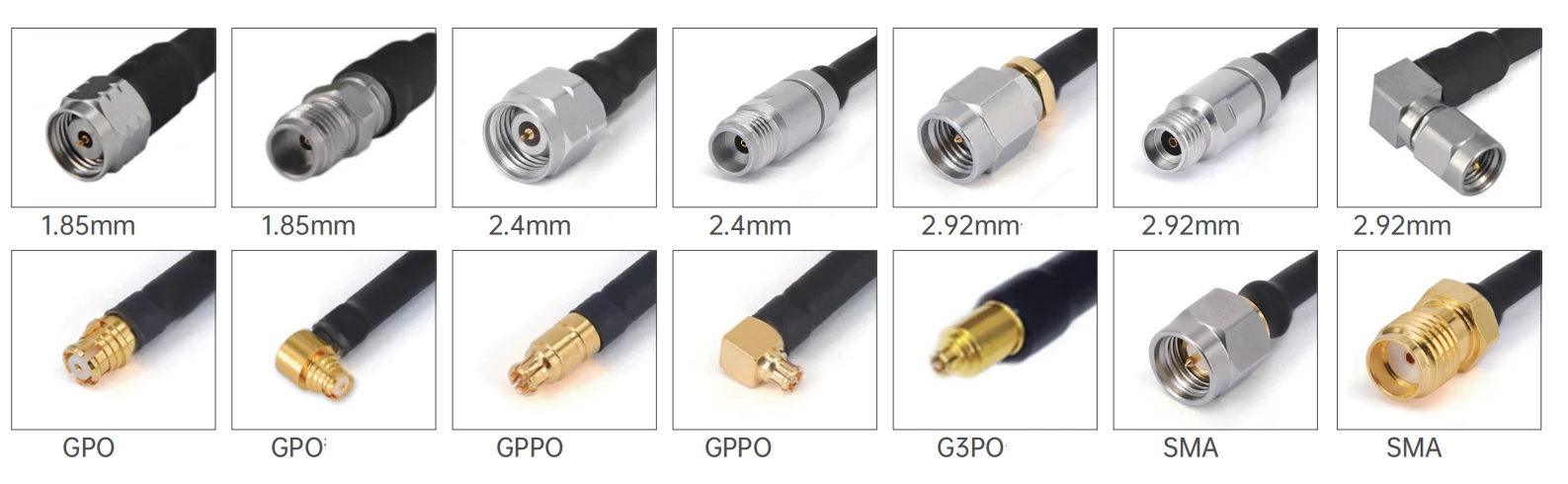

Ispitivanje opće namjene široko su korišteni kablovski proizvodi u poljima kao što su elektronsko ispitivanje, s više karakteristika za ispunjavanje različitih potreba za korištenjem . u smislu konektora, uključujući 1 . 4mm, 2,92 mm, SMA, G3PO i GPPO. Svi konektori imaju impedanciju od 50 ohma i standardne polaritet.
Opis
Ispitni kablovi opće namjene
Ispitivanje opće namjene široko su korišteni kablovski proizvodi u poljima kao što su elektronsko ispitivanje, sa više karakteristika za ispunjavanje različitih potreba za korištenjem . u smislu konektora, uključujući 1 . 4mm, 2 . 92 mm, 2 . 92 mm, SMA, GPPO. Svi konektori imaju impedanciju od 50 ohma i standardne polaritet. Štaviše, konektori imaju višestruke metode instalacije, uključujući ravne i desne vrste ugaonih vrsta, koje se mogu fleksibilno prilagoditi različitim interfejsima uređaja.
Uvod proizvoda
U pogledu odabira materijala, vanjski kontakt i glavno tijelo izrađeni su od mesinganog sa pozlaćenim zlatom, berillik od nehrđajućeg i od nehrđajućeg čelika da bi se osigurao signalni provodnik na srebrni - obloženi čelik, sloj izolacije je čvrst PTFE, oklopni sloj sastoji se od srebrne bakrene trake i bakrene žice, a omotač je napravljen od FEP materijala . ovo ne samo efikasno oklopi ometaju signale, već ima određenu mehaničku čvrstoću i otpornost na okoliš .
Primjena proizvoda
Tokom istraživanja, razvoja, proizvodnje i ispitivanja komunikacijskih baznih stanica, satelitske komunikacijske opreme itd. Generatori signala, analizatori spektra i druga oprema za precizno testiranje radija - frekvencijske performanse baznih stanica, osiguravajući da bazne stanice mogu pružiti stabilne i efikasne komunikacijske usluge .
Važne napomene
1. za prilagođene sklopove kablova, molim vas ne zaboravite ostaviti podatke o svojoj dužini na stranici odjave;
2. Sve sklopove kablova mogu se osigurati parovima ili grupama koji odgovaraju faznim fazama; Ako su vam potrebni kablovi koji su faza podudarni, pošaljite nam e-poštu: sales@flexirf.com
Podaci o specifikaciji proizvoda
|
Konfiguracija |
|
|
Priključak 1 Tip |
1,85 mm / 2,4 mm / 2,92mm / SMA / G3PO / GPPO / N |
|
Priključak 1 impedancija |
50 ohma |
|
Priključak 1 polaritet |
Standard |
|
Konektor 2 Vrsta |
1,85 mm / 2,4 mm / 2,92mm / SMA / G3PO / GPPO / N |
|
Priključak 2 impedancija |
50 ohma |
|
Priključak 2 polaritet |
Standard |
|
Metoda montiranja konektora |
Nijedan |
|
Stil karoserije konektora |
Ravno i pravi ugao |
|
Informacije o materijalima |
|
|
CENTAR KONTAKT |
Mesing pozlaćen pozlaćen, berilijum bakar pozlaćen |
|
Vanjski kontakt |
Mesing pozlaćeni, berilijum bakar pozlaćen, pasiviran od nehrđajućeg čelika |
|
Tijelo |
Mesing pozlaćeni, berilijum bakar zlato, pasivirani od nehrđajućeg čelika |
|
Dielektrični |
Pei / PTFE |
|
Podaci o okolišu |
|
|
Temperaturni raspon |
-40 stepen do +165 stepen |
|
2011/65 / EU (RoHS) |
U skladu |
|
Specifikacije kablova |
|
|
Centralni dirigent |
Srebrni copperweld |
|
Dielektrični |
Čvrsti PTFE |
|
Dva oklopa |
Srebrni bakreni bakar i žica |
|
Jakna |
Fep |
|
Kapacitivnost (pf / m) |
95.1 |
|
Brzina širenja (%) |
70 |
|
Zaštitna efikasnost |
<-100dB @ 1GHz |
|
Rukovanje napajanjem |
10WAtt @ 18GHz na razini mora, VSWR1.0 |
Vrsta proizvoda
| GAF71 / RG405SS 405 serija Fleksibilna montaža kabela | ||||
 |
Strukturni promjer materijala (mm) |
|||
|
1 |
Unutarnji dirigent |
Srebrni poklopac od bakra-obloga |
0.51±0.05 |
|
|
2 |
Izolator |
Čvrsti PTFE |
1.63±0.05 |
|
|
3 |
Unutrašnji zaštitnik |
Silver-pobeđeni bakar |
1.80±0.05 |
|
|
4 |
Vanjski štitnik |
Silver-pobrijana bakrena žica pletenica |
2.18±0.05 |
|
|
5 |
jakna |
Fep |
2.54±0.1 |
|
| Prigušenje, snaga (stanje ispitivanja na nivou mora 20 stepeni) | |||||||
|
Frekvencija (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Prigušenje (DB / M) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Prigušenje (DB / Ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Uobičajeni modeli i tehnički pokazatelji
|
|||||
|
Slika |
SKU |
Konektor 1 |
Priključak 2 |
Freqency |
Povratni gubitak / VSWR |
 |

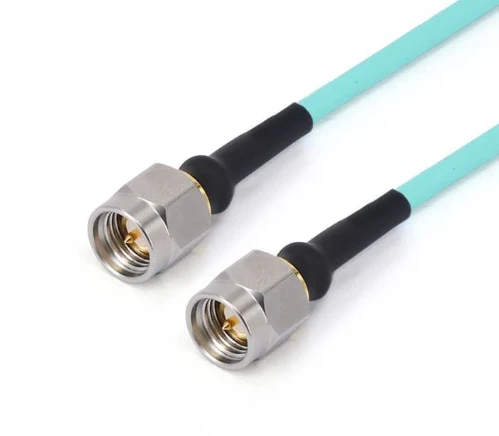

Frf 71- smmmmm-xxx |
SMA muško |
SMA muško |
DC -26.5 GHz |
1.30 |
 |

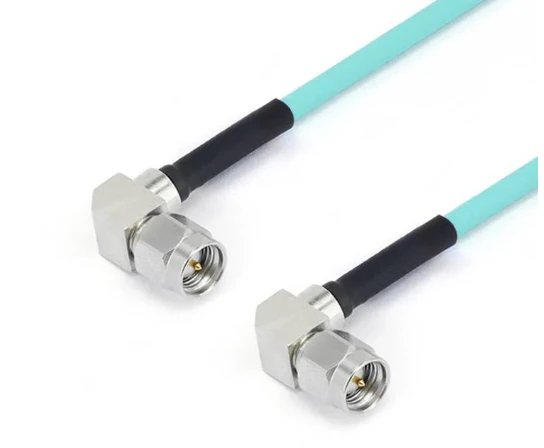

FRF 71- SMWMSMWM-XXX -18 G |
SMA mužjak sa pravim uglom |
SMA mužjak sa pravim uglom |
DC -18 GHz |
1.30 |
 |

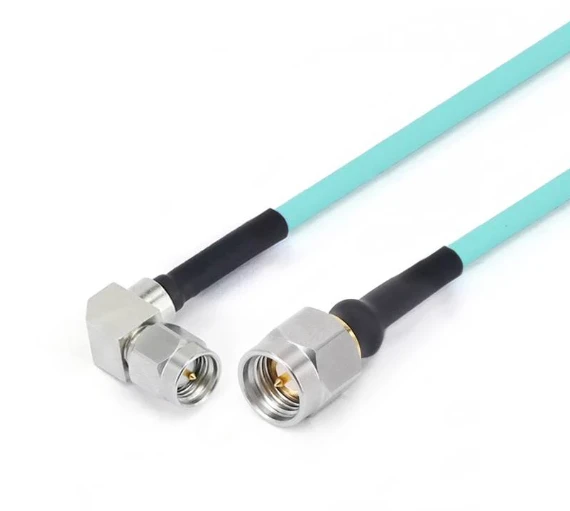

Frf 71- smmmwm-xxx -18 g |
SMA muško |
SMA mužjak sa pravim uglom |
DC -18 GHz |
1.30 |
 |
FRF 71- SMMGPF-XXX |
SMA muško |
GPO (SMP) žensko |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
SMA muško |
GPO (SMP) Ženski sa pravim uglom |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
Sma ženka |
GPO (SMP) žensko |
DC -26.5 GHz |
1.35 |
 |
Frf 71- SMFFGPFF-XXX |
SMA ŽENE SA 4 HOLE prirubnice |
GPO (SMP) žensko |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgppf-xxx |
SMA muško |
GPPO (Mini-SMP) žensko |
DC -26.5 GHz |
14db |
 |
Frf 71- smmgpppwf-xxx |
SMA muško |
GPPO ženka sa pravim uglom |
DC -26.5 GHz |
14db |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA mužjak sa pravim uglom |
GPPO (Mini-SMP) žensko |
DC -18 GHz |
15db |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA mužjak sa pravim uglom |
GPPO ženka sa pravim uglom |
DC -18 GHz |
15db |
 |
Frf 71- smfgppf-xxx |
Sma ženka |
GPPO (Mini-SMP) žensko |
DC -26.5 GHz |
14db |
 |
Frf 71- SMFFGPPFF-XXX |
SMA ŽENE SA 4 HOLE prirubnice |
GPPO (Mini-SMP) žensko |
DC -26.5 GHz |
14db |
 |
FRF 71-292 M292M-XXX |
2,92mm muško |
2,92mm muško |
DC -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92mm muško |
GPO (SMP) žensko |
DC -40 GHz |
14db |
 |
Frf 71-292 mgpwf-xxx |
2,92mm muško |
GPO (SMP) Ženski sa pravim uglom |
DC -40 GHz |
12db |
 |
Frf 71-292 fgpf-xxx |
2,92mm žensko |
GPO (SMP) žensko |
DC -40 GHz |
14db |
 |
FRF 71-292 FFGPF-XXX |
2,92mm Ženska sa prirubnicom od 4 rupe |
GPO (SMP) žensko |
DC -40 GHz |
14db |
 |
Frf 71-292 mgppf-xxx |
2,92mm muško |
GPPO (Mini-SMP) žensko |
DC -40 GHz |
14db |
 |
FRF 71-292 FGPPF-XXX |
2,92mm žensko |
GPPO (Mini-SMP) žensko |
DC -40 GHz |
14db |
 |
Frf 71-292 ffgppf-xxx |
2,92mm Ženska sa prirubnicom od 4 rupe |
GPPO (Mini-SMP) žensko |
DC -40 GHz |
14db |
 |
Frf 71-292 mgppwf-xxx |
2,92mm muško |
GPPO (mini-SMP) Ženska sa pravim uglom |
DC -40 GHz |
12db |
 |
Frf 71-292 mg3pf-xxx |
2,92mm muško |
G3PO (SMPS) žensko |
DC -40 GHz |
14db |
 |
FRF 71-292 FG3PF-XXX |
2,92mm žensko |
G3PO (SMPS) žensko |
DC -40 GHz |
14db |
 |
Frf 71-292 ffg3pf-xxx |
2,92mm Ženska sa prirubnicom od 4 rupe |
G3PO (SMPS) žensko |
DC -40 GHz |
14db |
 |
FRF 71-24 M24m-XXX |
2,4mm muško |
2,4mm muško |
DC -50 GHz |
14db |
 |
Frf 71-24 fgpf-xxx |
2,4 mm žensko |
GPO (SMP) žensko |
DC -40 GHz |
12db |
 |
Frf 71-24 ffgpf -100 |
2,4 mm Žensko sa prirubnicom od 4 rupe |
GPO (SMP) žensko |
DC -40 GHz |
12db |
 |
Frf 71-24 mgpwf-xxx |
2,4mm muško |
GPO (SMP) Ženski sa pravim uglom |
DC -40 GHz |
10db |
 |
Frf 71-24 mgppf-xxx |
2,4mm muško |
GPPO (Mini-SMP) žensko |
DC -40 GHz |
12db |
 |
Frf 71-24 mgppwf-xxx |
2,4mm muško |
GPPO (mini-SMP) Ženska sa pravim uglom |
DC -40 GHz |
10db |
 |
FRF 71-24 FGPPF-XXX |
2,4 mm žensko |
GPPO (Mini-SMP) žensko |
DC -40 GHz |
12db |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm Žensko sa prirubnicom od 4 rupe |
GPPO (Mini-SMP) žensko |
DC -40 GHz |
12db |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm muško |
G3PO (SMPS) žensko |
DC - 67 GHz |
10db |
 |
FRF 71-185 FG3PF-XXX |
1,85 mm žensko |
G3PO (SMPS) žensko |
DC - 67 GHz |
10db |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm sa 4 rupe prirubnice |
G3PO (SMPS) žensko |
DC - 67 GHz |
10db |
|

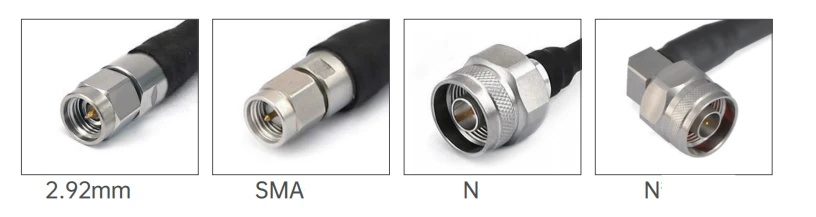

GAF72 / RG402SS 402 serija Fleksibilna montaža kabela |
||||||
|
Strukturni promjer materijala (mm) |
||||||
 |
1 |
Unutarnji dirigent |
Srebrni poklopac od bakra-obloga |
0.92±0.05 |
||
|
2 |
Izolator |
Čvrsti PTFE |
2.97±0.05 |
|||
|
3 |
Unutrašnji zaštitnik |
Silver-pobeđeni bakar |
3.25±0.05 |
|||
|
4 |
Vanjski štitnik |
Silver-pobrijana bakrena žica pletenica |
3.58±0.1 |
|||
|
5 |
jakna |
Fep |
4.12±0.13 |
|||
| Prigušenje, snaga (stanje ispitivanja na nivou mora 20 stepeni) | |||||||
|
Frekvencija (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Prigušenje (DB / M) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Prigušenje (DB / Ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Uobičajeni modeli i tehnički pokazatelji
|
|||||
|
Slika |
SKU |
Konektor 1 |
Priključak 2 |
Freqency |
Povratni gubitak / VSWR |
|
|
Frf 72- smmmmm-xxx |
SMA muško |
SMA muško |
DC -26.5 GHz |
1.30 |
|
|

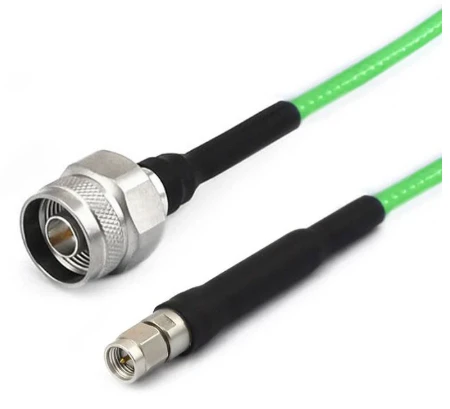

Frf 72- nmsmmm-xxx |
N muško |
SMA muško |
DC -18 GHz |
1.25 |
|
|

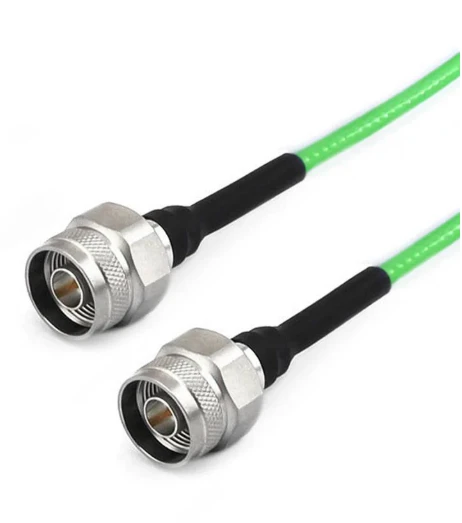

Frf 72- nmnm-xxx |
N muško |
N muško |
DC -18 GHz |
1.25 |
