Terminalni konektori
Ovaj terminalni konektori imaju izvanredne performanse. To može efikasno prenijeti signale širom ultra - širokoj RF frekvencijskom opsegu iz DC ~ 110GHz, sigurnost integriteta signala u velikoj mjeri i značajno smanjenje prigušivanja i razmišljanja signala. Sadrži odličnu otpornost na vibraciju i udarcu, omogućavajući ga rješavanju složenih i oštrih okruženja s lakoćom.
Opis
Uvod proizvoda
Ovaj terminalni konektori imaju izvanredne performanse. To može efikasno prenijeti signale širom ultra - širokoj RF frekvencijskom opsegu iz DC ~ 110GHz, sigurnost integriteta signala u velikoj mjeri i značajno smanjenje prigušivanja i razmišljanja signala. Sadrži odličnu otpornost na vibraciju i udarcu, omogućavajući ga rješavanju složenih i oštrih okruženja s lakoćom. Štaviše, može izdržati brojne umetanje i uklanjanje, osiguravajući visoke veze pouzdanosti.
Izdvaja se pogodnošću održavanja, omogućavajući izravnu zamjenu i jednostavan demontaža i popravak. Sa uobičajenim korištenim podudaranjem impedance od 50 ohma, ima nizak gubitak umetanja, efektivno minimiziranje gubitka energije signala. Nudi raznoliki niz vrsta luka, uključujući SMA, 2,92mm, 2,4 mm, GPO (SMP), GPPO (mini-SMP) itd., Omogućavajući fleksibilnu prilagodbu potrebama različitih RF uređaja i sistema.
Stil karoserije proizvoda
Terminalni konektori prvenstveno sadrže ravno kroz dizajn. Ipak, podskup ovih konektora dolazi u konfiguraciji u obliku od 90 stepeni, nudeći fleksibilnost za ispunjavanje različitih zahtjeva za ugradnju.

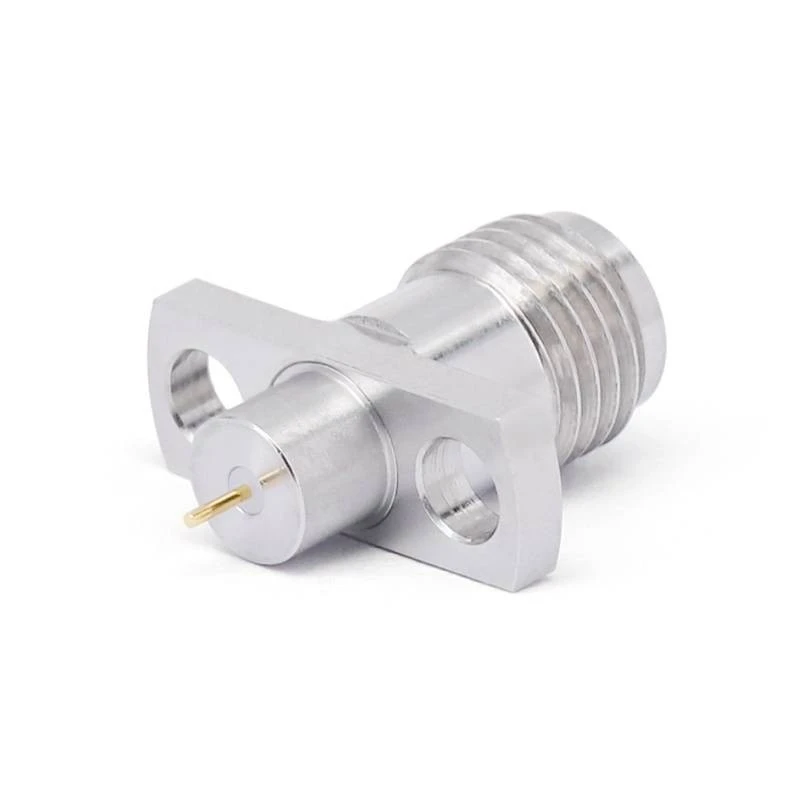

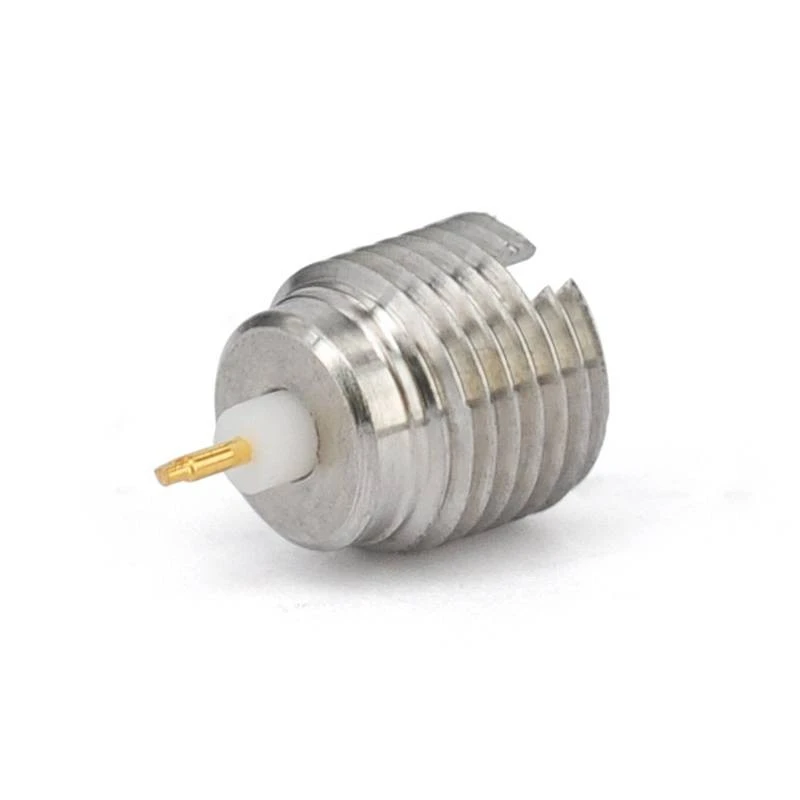

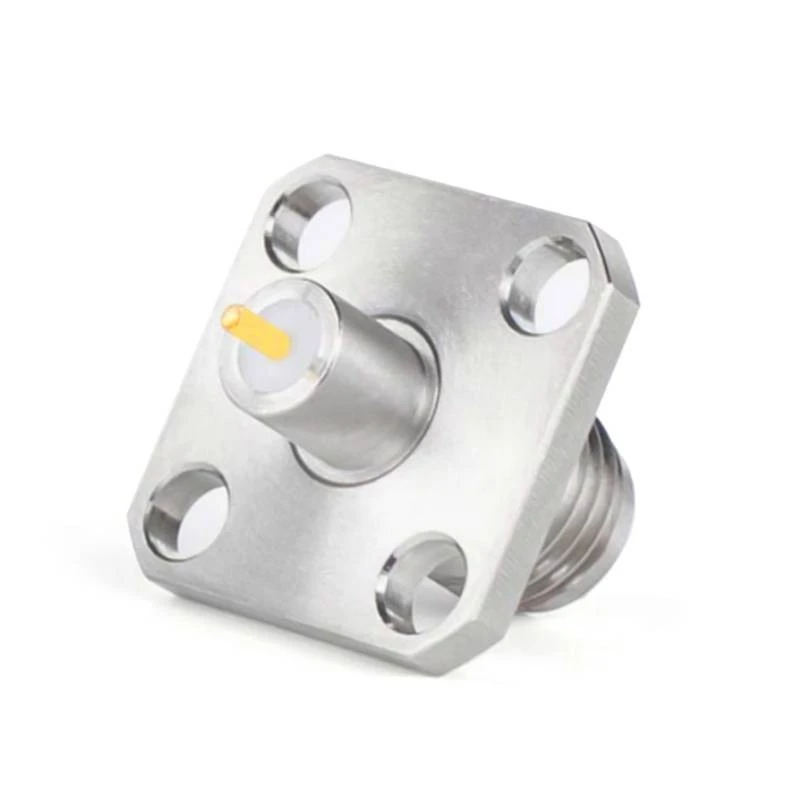

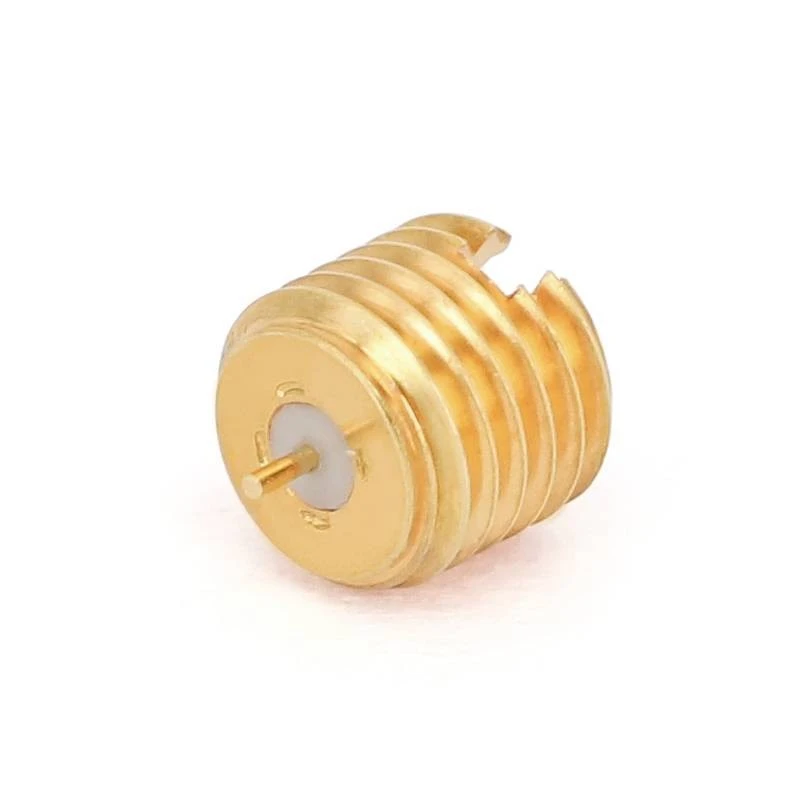

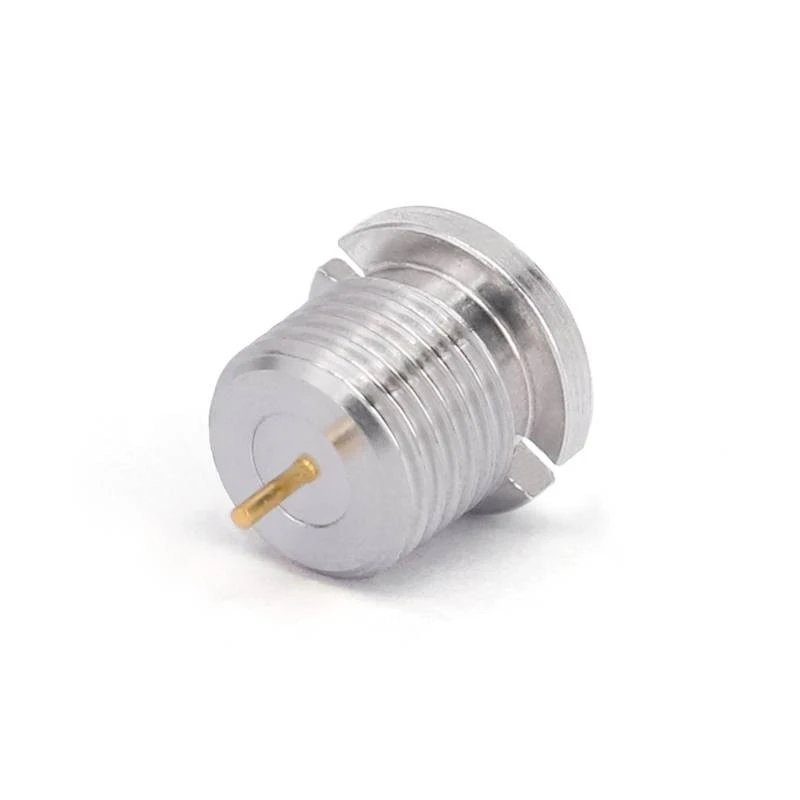

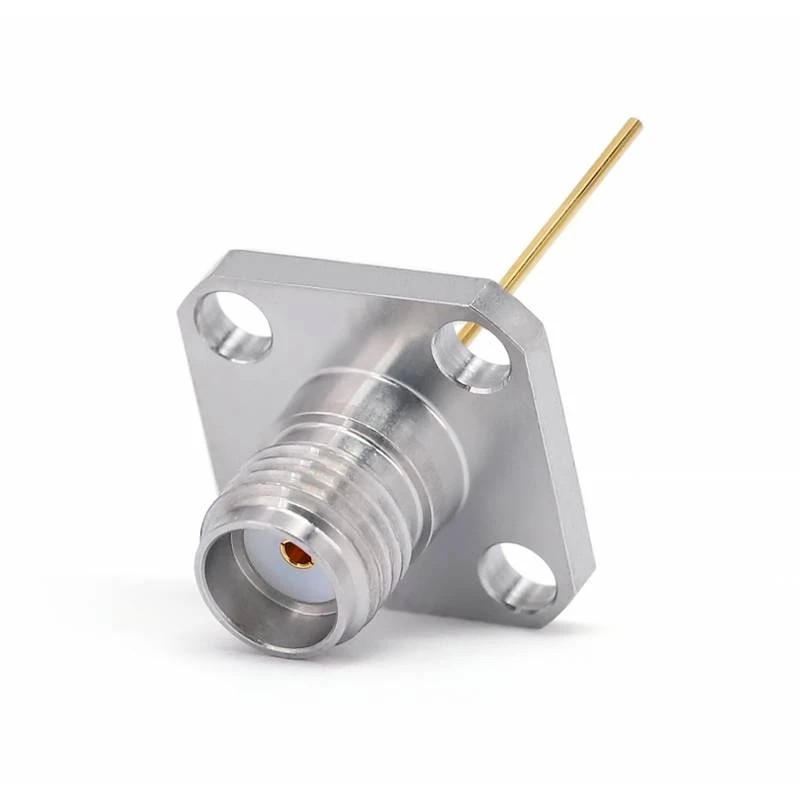

U pogledu ugradnje dostupne su različite mogućnosti. Prirubnice za ugradnju uključuju oboje 4 - rupe i 2 - Konfiguracije rupa, omogućavajući siguran prilog u različitim podešavanjima. Uz to, terminalni priključci sa vanjskim - navojnim sučeljima pružaju pouzdane veze i jednostavnu ugradnju.
Primjena proizvoda
Kada je u pitanju sučelje sa kućištama ili šupljinama, terminalni konektori podržavaju tri različite metode tranzicije. Zrak - dielektrični zid - Prodor metoda osigurava efikasan prijenos signala uz minimalno smetnje. Izolacioni - dielektrični zid - opcija prodora nudi poboljšanu električnu izolaciju, pogodnu za aplikacije koje zahtijevaju strogu izolaciju. Metalni - dielektrični zid - Metoda prodora pruža vrhunsku zaštitu i mehaničku robusnost, idealna za visoke - performanse i hrapave okruženja.
Svojim izvanrednim performansama ovi terminalni konektori široko se koriste u polju komunikacijske infrastrukture i neophovne su ključne komponente baznih stanica, satelitske komunikacijske opreme i bežične lokalne mreže (WLAN) sistema. U prelaznim sistemima različitih uređaja mogu se efikasno podudarati sa RF komponentama kao što su antene i razni primopredajni moduli, osiguravajući tačan ulaz i izlaz RF signala i doprinose stabilnom i efikasnom radu cijele komunikacijske veze.
OBAVEZA FAQ
Podaci o specifikaciji proizvoda
|
Konfiguracija |
|
|
Tip priključka |
SMA \/ 3,5 mm \/ 2,92mm \/ 2,4 mm \/ 1,85mm \/ 1. 0 mm \/ gppo \/ gpo |
|
Impedans priključka |
50 ohma |
|
Polarnost priključaka |
Standard |
|
Metoda montiranja konektora |
Ravni \/ pravi ugao |
|
Metoda pričvršćivanja |
Terminal |
|
Informacije o materijalima |
|
|
CENTAR KONTAKT |
Zlato pozlaćeno |
|
Vanjski kontakt |
Mesingani pozlaćeni i nehrđajući čelik |
|
Tijelo |
Mesingani pozlaćeni i nehrđajući čelik |
|
Dielektrični |
Pei \/ PTFE |
|
Podaci o okolišu |
|
|
Temperaturni raspon |
-55 stepen do +165 stepen |
|
2011\/65 \/ EU (RoHS) |
U skladu |
Vrsta proizvoda
| SMA terminalni konektori | |||||
 |
 |
||||
|
SKU |
Učestalost |
Pin l |
Pin d |
VSWR |
Instalacija |
|

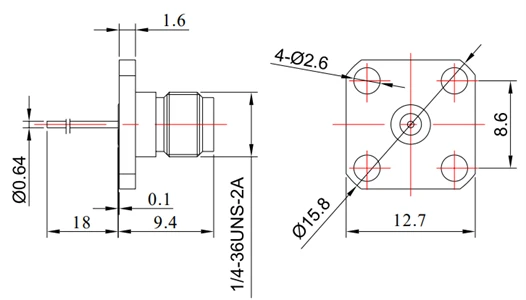

Fr 2- SMA-KFD0110 |
DC - 26 5GHz |
18mm |
0 64mm |
1.15 |
Zaključavanje vijaka |
 |
 |
|||||
|
SKU |
Učestalost |
Pin l |
Pin d |
Kontakt D |
VSWR |
Instalacija |
|
Fr 2- SMA-KFD0101 |
DC - 26 5GHz |
2mm |
0 8mm |
4mm |
1.15 |
Zaključavanje vijaka |
 |
 |
|||||
|
SKU |
Učestalost |
Pin l |
Pin d |
Dielektrični d |
VSWR |
Instalacija |
|
Fr 2- SMA-KFD0405A |
DC - 26 5GHz |
1.3mm |
0 4mm |
3,2mm |
1.15 |
Zaključavanje vijaka |
| SMA terminalni konektori | |||||
 |
 |
||||
|
SKU |
Učestalost |
Pin l |
Pin d |
VSWR |
Instalacija |
|

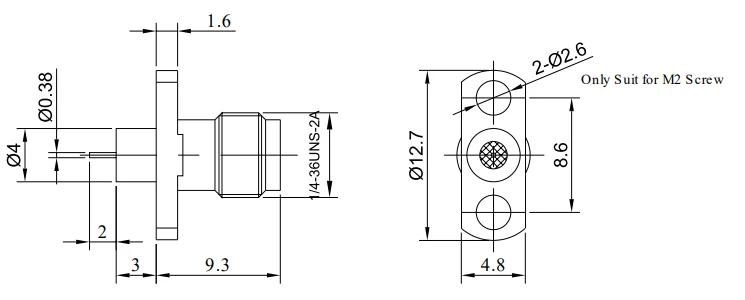

Fr 2- SMA-KFD0702 |
DC - 26 5GHz |
2mm |
0 38mm |
1.15 |
Zaključavanje vijaka |
|
2,92mm terminalni konektori |
||||||
|
|
|
|||||
|
SKU |
Učestalost |
Pin l |
Pin d |
Dielektrični d |
VSWR |
Instalacija |
|

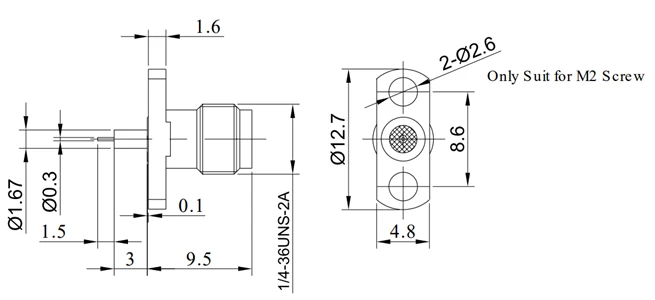

Fr 2-2 92- KFD0705 |
DC - 26 5GHz |
1,5mm |
0 30mm |
1,67mm |
1.15 |
Zaključavanje vijaka |
 |
 |
|||||
|
SKU |
Učestalost |
Pin l |
Pin d |
Kontakt D |
VSWR |
Instalacija |
|
Fr 2-2 92- KFD0402 |
DC - 26 5GHz |
1,5mm |
0 3mm |
4mm |
1.15 |
Zaključavanje vijaka |
 |
 |
|||||
|
SKU |
Učestalost |
Pin l |
Pin d |
Dielektrični d |
VSWR |
Instalacija |
|
Fr 2-2 92- KFD0405 |
DC - 26 5GHz |
1,5mm |
0 3mm |
1,67mm |
1.15 |
Zaključavanje vijaka |
|
GPO (SMP) i GPPO (Mini-SMP) terminalni konektori |
||||||
 |
 |
|||||
|
SKU |
Učestalost |
Pin l |
Pin d |
Kontakt D |
VSWR |
Instalacija |
|
Fr 2- GPPO (m) -JD 1- F |
DC - 65 GHZ |
1,8 mm |
0 30mm |
2,18mm |
1.32@18ghz |
Lemljenje |
 |
 |
|||||
|
SKU |
Učestalost |
Pin l |
Pin d |
Vijak |
VSWR |
Instalacija |
|

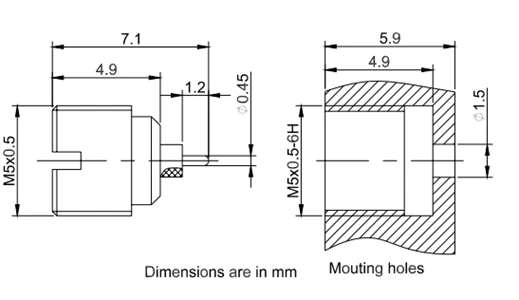

Fr 2- GPO-JYD12G |
DC - 26 5GHz |
1,2mm |
0 45mm |
M5*0.5 |
1.40 |
Vijak |
 |
 |
|||||
|
SKU |
Učestalost |
Pin l |
Pin d |
Vijak |
VSWR |
Instalacija |
|
Fr 2- GPPO-JYD 2- F |
DC - 40 GHZ |
1mm |
0 3mm |
M4*0.5_6g |
1.22 |
Vijak |
|
GPO (SMP) terminalni konektori |
||||||
 |
 |
|||||
|
SKU |
Učestalost |
Pin l |
Pin d |
Vijak |
VSWR |
Instalacija |
|
Fr 2- GPO-JYD26AG-L |
DC - 26 5GHz |
2mm |
0 45mm |
M5*0.5 |
1.40 |
Vijak |
 |
 |
|||||
|
SKU |
Učestalost |
Pin l |
Pin d |
Vijak |
VSWR |
Instalacija |
|
Fr 2- GPO-JYD26G-L |
DC - 40 GHZ |
2mm |
0 7mm |
M5*0.5 |
1.43 |
Vijak |
