Razlike i veze između RF cirkulatora i izolatora RF-a

Princip rada:

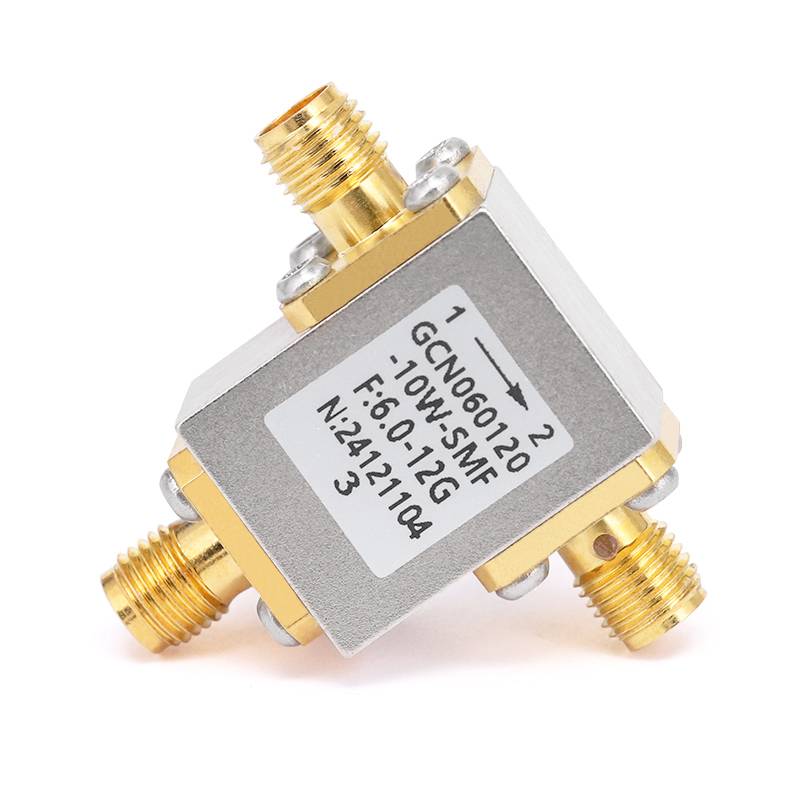

RF circulator:

Cirkulator je trostruko (ili više) uređaj koji usmjerava RF signale u određenom smjeru između portova . osigurava da signali prolaze iz jedne portom u određenom smjeru u određenom smjeru .

Cirkulator radi na bazi nelinearnih efekata magnetnih materijala. obično se sastoji od rotirajućeg nelinearnog materijala . u cirkulatoru s tri porta, signal iz porta 1, a signal Port 3 preusmjerava se u port natrag u port 1.

RF izolator:

Izolator je obično dva luka uređaj koji omogućava signal da prolazi iz jednog porta u drugi dok blokira bilo koji signal od povratka u originalni izvor .

Slično cirkulatoru, izolator koristi magnetske materijale za svoj rad, ali ima samo dva porta . izolator sprečava protok obrnutog signala, izolirajući izvor iz bilo kojeg reflektiranog signala koji bi mogli uzrokovati oštećenja ili smetnje .



Ključni princip rada: magnetski materijali

Oba uređaja polugaFeromagnetski materijali(e . g ., ferit) pod statičkim magnetnim poljem . poljubne magnetske poljeNepriznana širenjeRF signala, što znači ponašanje signala razlikuje se kada putujete prema naprijed vs . nazad . Ovaj ne-reciprocitet omogućava:

Cirkulatori za usmjeravanje signala uzastopno između portova .

Izolatori za suzbijanje obrnutog signala (veliko prigušenje u obrnutom smjeru, niski gubitak u smjeru naprijed) .



Praktične primjene: Slučajevi upotrebe u stvarnom svijetu

Cirkulatori:

U radarskim sistemima, oni odvojene prenose i primljene signale (predajnik → antena → prijemnik bez smetnji) .

U komunikacijskim mrežama omogućuju dvosmjerni protok signala preko jednog kanala (E . g ., cijepanje uređaja za povezivanje / downlink) .

Izolatori:

Zaštitite RF pojačala blokiranjem reflektirane snage od neusklađenih tereta (e {. g ., antene s različitim impedancijom).

Stabilizirajte oscilatore sprečavanjem povlačenja frekvencije uzrokovane refleksijama učitavanja .



.
