Razlike između korištenja diode za kontrolu napona i korištenjem D-sub 9- PIN sučelja za kontrolu RF mehaničkog prekidača

Razlike između PIN diode za kontrolu napona i korištenjem D-sub 9- priključene sučelje za kontrolu RF mehaničkog prekidača ogledaju se u više aspekata, uključujući principe rada, pokazatelje performansi i praktične primjene. evo detaljne analize:



1. Principi rada

Kontrola pinskih dioda:
Pin Diod je poluvodički uređaj sa PIN strucrom . Modulira prenos RF signala promjenom provodljivosti unutarnjeg (i) sloja kroz napon istosmjernog pristranosti .

Prosljeđivanje pristranosti: Smanjuje otpor I sloja, omogućavajući RF signali da prođu minimalan gubitak .

Obrnuta pristranost: Proširuje regiju iscrpljenosti, blokiranje RF signala .
Ovaj elektronički prekidač je SSD uređaj, postizanje brzine prebacivanja od nanosekundi do mikrosekundi ovisno o nivoima napona.

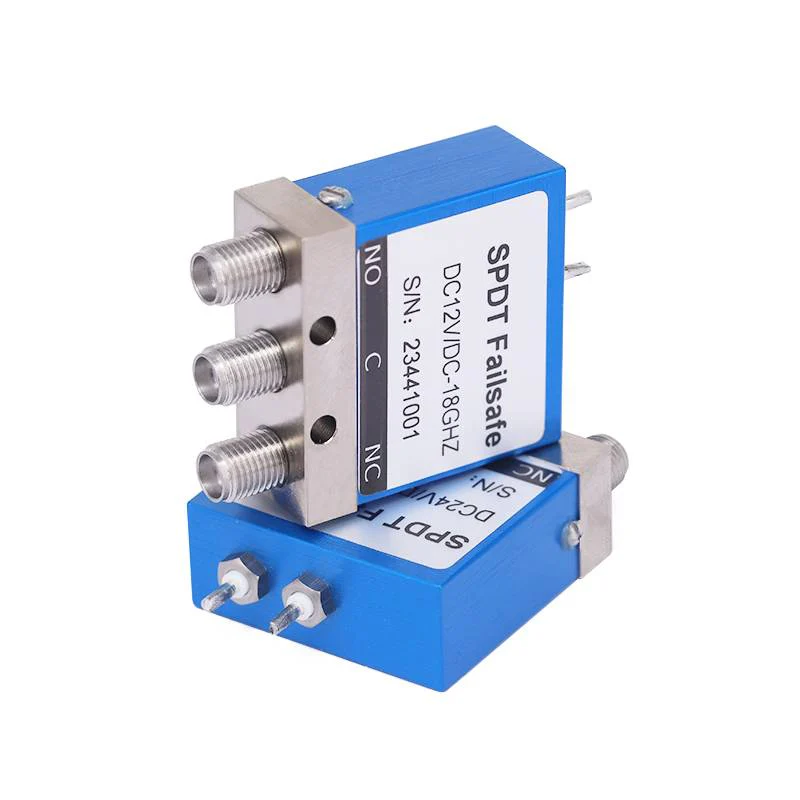

D-sub9- PIN + mehanički prekidač:
D-sub 9- priključak (poput DE {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{., TTL logic) da biste pokrenuli RF-ove prekidače . signalne staze fizički premještanjem (kao što su relej ili tranzistor) za pretvaranje logičkih signala sa malim snagama u mehanički Motion .



2. Pokazatelji performansi

Brzina prebacivanja
PIN diode imaju brzinu prebacivanja nanosekundi za mikrosekunde, pogodne za velike frekvencijske aplikacije kao što su 5g i radar;
Zbog fizičkog pokreta, mehanički prekidači rade brzinom milisekundi i nisu prikladni za brzi prebacivanje signala .

Gubitak i izolacija umetanja

Pin Diodes: Gubitak umetanja je obično 0 . 5-2 db u stanju, ovisno o frekvenciji i pristranosti . u izolaciji je 20-60 dB obrnutosti, ali smanjuje se na visokim frekvencijama . nelinearnosti PIN dioda mogu generirati harmonika, zahtijevajući pažljiv dizajn.

D-sub9- PIN + mehanički prekidači: Gubitak umetanja je izuzetno nizak (0. 1-1 . 5 db) preko širokog frekvencijskog pojasa . izolacija je odlična (60-100 dB), što je ključno za velike ili osjetljive prijemnike. Ne postoji harmonična izobličenja zbog čisto mehaničkog rada.



3. Kapacitet za rukovanje napajanjem

PIN diode mogu se nositi sa kilovatorima napajanja u pulsnim aplikacijama (kao što su radar) sa pravilnim termičkim upravljanjem, ali njihov kontinuirani talas (CW) napajanje ograničeno je samo-grijanjem .
Mehanički prekidači rade dobro u scenariji neprekidnog talasa visoke snage (poput emitovanja emitovača) s nazivom do desetina kilovata .



4. Pouzdanost i životni vijek

Pin Diodes:
Nemaju pokretne dijelove, mogu postići više od 10 ^ 9 operacija i imati jaku otpornost na vibraciju .
Podložni su toplinskom stresu, a njihov životni vijek ovisi o radu ciklusu i uvjetima hlađenja .

Mehanički prekidači:
Njihov životni vijek je ograničen (operacije 10 ^ 5-10 ^ 6) zbog kontaktnog trošenja .
Osjetljivi su na fizičke šokove i vibracije, što smanjuje njihovu pouzdanost u oštrim okruženjima .
