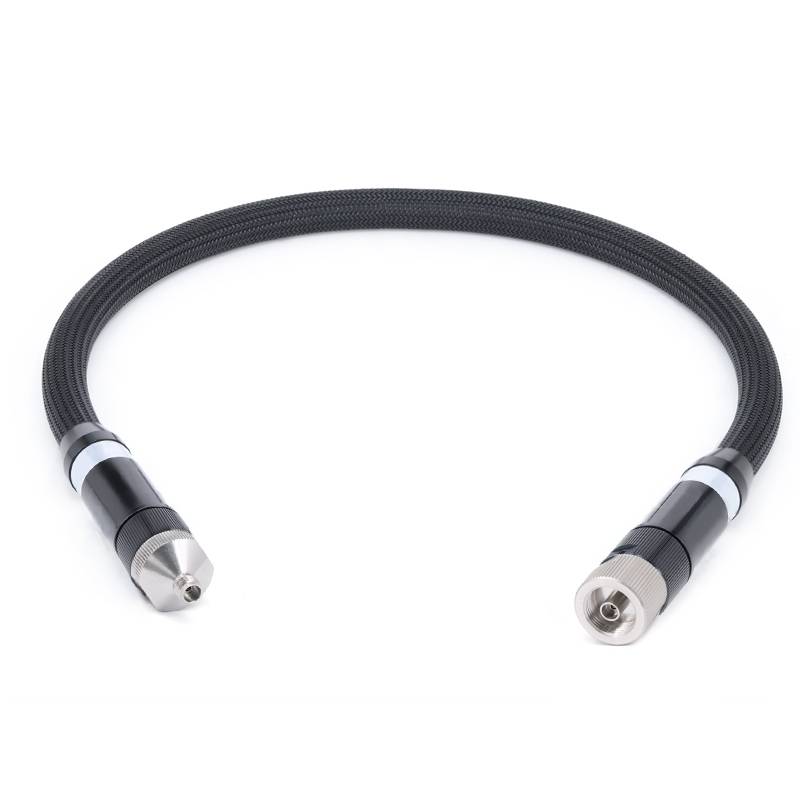

Zašto su vektorski mrežni analizator (VNA) testni kablovi često skupi



Visoki trošak vektorskih mrežnih analizatora (VNA) testne kablove proizlaze iz strožih potreba za performanse, specijaliziranim materijalima, preciznim proizvodnim procesima i stroge kontrole kvaliteta, između ostalih faktora . evo detaljne analize ključnih faktora koji voze visoki troškovi:

1. Izuzetno visoki indeks performansi

VNA test kablovi posluju u rasponama visokih frekvencija (obično od MHZ-a do stotina GHZ) i moraju održavati izuzetno visok integritet signala kako bi se osiguralo precizno mjerenje parametara, gubitka umetanja, gubitak povrata i faze stabilnosti .

Ključni zahtjevi za performanse uključuju:

Nizak gubitak umetanja: U visokofrekventnim bendovima (E . g .,> čak i manji otporni ili dielektrični gubici mogu ometati rezultate mjerenja . kablovi koji trebaju koristiti dionike s niskim otpornošću i dielektrike niskog gubitaka kako bi se smanjili gubici .

Visoki povratni gubitak (impedancija podudaranja).

Fazna stabilnost: Fazne smjene uzrokovane kablovskim kretanjem ili promjenama temperature moraju biti zanemarivane . ovo zahtijeva posebne dizajne (poput helikojskog unutarnjeg provodnika) za stabilizaciju faze, čime se povećava složenost .

Elektromagnetska smetnja (EMI) / radio frekvencijski smetnji (RFI) zaštita: Sprečavanje istjecanja vanjskog smetnji i signala, kablovi koriste višeslojni zaštitar (poput bakrene pletenice + aluminijumske folije + provodljivi polimer), koji povećava troškove materijala i radne snage .



2. Specijalizovani materijali

Materijali koji se koriste u VNA kablovima pažljivo su odabrani za ispunjavanje visokofrekventnih zahtjeva za performanse i stabilnost:

ProvodniciKorištenje kisika bez kisika ili srebrna / pozlaćeni bakar koristi se za smanjenje gubitaka efekta kože na visokim frekvencijama . pozlaćeno oblaganje (skupo, ali visoko otporno na koroziju često se koristi za konektore i unutrašnje provođenje .

Dielektrika: Niski gubici, vrlo stabilni dielektrika poput proširenog PTFE-a su . Ovi materijali imaju nisku i stabilnu dielektričnu konstantu (εr), što može održavati impedancijsku stabilnost sa promjenama temperature i frekvencije, ali su skupe i teško ih je obraditi .

Oblina: Izdržljiv je, ali fleksibilni materijali, poliuretan ili najlonske pletenice) koriste se za podnošenje mehaničkih stresa (savijanja, abrazije) i ekstremnih temperatura (-55 stepen do. tih materijala mnogo su skuplji od običnog PVC-a .



3. Precizni izrada i dizajn procesa

Dizajn i proizvodnja VNA kablova zahtijevaju preciznost nivoa mikrometra:

Dimenzionalne tolerancije: Geometre unutarnjih provodnika, dielektrike i vanjskih štitnika moraju biti ujednačene kako bi se izbjeglo promjene impedancije ., u koncentričnosti unutarnjih i vanjskih provodnika (kako bi se spriječilo razmišljanje uzrokovano ekscentričnošću) u sklopu raspona mikrometra .

Složene konstrukcije: Mnogi visokofrekventni kablovi usvajaju napredne dizajne, poput 塑形 struktura za fazu stabilnost i PTFE niske gustine za smanjenje težine i gubitka .

Priručnik za preciznost visokog preciznosti: Kritične komponente ultra-frekventnih kablova (poput konektora) mogu zahtijevati ručni sklop i uklanjanje pogrešaka za ispunjavanje specifikacija, što povećava troškove rada .



4. Visoke performanse konektori

Konektori su kritični dio VNA kablova, a slabo izvođenje konektora mogu biti glavni izvor grešaka mjerenja . oni zahtijevaju:

Precizna obrada: Konektori (poput SMA, 3 {. 5 mm, 2,4 mm, 1,85 mm) su obrađeni od visokokvalitetnog mesinganog ili berillik bakra (koji imaju opružne svojstva) s tolerancijama koje se kontroliraju u krugu od ± 0.0001 inča.

Tretman za oblaganje: Zlatna ili rodijumska obloga (debljine 5-50 mikroincha) osigurava nisku kontaktnu otpornost, otpornost na koroziju i performanse ponovljivih parenja (ključno za kalibraciju) .

Ispitivanje i provjera: Svaki priključak treba testirati za napon koji stoji napon (VSWR), gubitak umetanja i mehaničku izdržljivost (hiljade umetanja / ekstrakcija), što povećava vrijeme proizvodnje .



5. Izdržljivost okoline

VNA kablovi moraju izdržati teške uvjete u laboratorijskoj, tvornici ili testiranju polja:

Fleksibilnost i robusnost: Moraju izdržati ponovljene savijanje, uvijanje i abraziju bez razgradnje u performansama . Ovo zahtijeva poboljšane mrežne dizajne i izdržljivo oblaganje .

Otpornost na temperaturu i vremenske uvjete: Materijali moraju ostati stabilni pod širokim temperaturnim rasponom, vlažnim okruženjima i izloženosti hemikalijama (kao što su ulja i otapala) ., dakle, koriste se skupe inženjerske plastike i elastomere
