Faza ili odgoda podudaranja test RF kabla za diferencijalni singlni test

U ispitivanju diferencijalnog signala, uslov za fazu ili odgodu za ispitivanje RF kablova prvenstveno se određuje prenosnim karakteristikama diferencijalnih signala i tačnost scenarija testiranja . mogu se shvatiti iz sljedeće ključne perspektive:

1. Čuvanje bitnih karakteristika diferencijalnih signala - temelj za otkazivanje smetnji

Osnovna prednost diferencijalnih signala leži u njihovoj sposobnosti da se u prijemniku otkaže smetnjama u zajedničkom režimu i buku), oslanjajući se na činjenicu da "signali na dvije linije imaju jednaku amplitudu i suprotnu polaritet ." ako postoji neusklađenost između dva kablova, to će uzrokovatiVremenska razlika ili fazna razlikaIzmeđu dva signala koji dolaze na prijemnik, ometajući sinkroni odnos "jednake amplitude i suprotnog polariteta .", u takvim se slučajevima ne može učinkovito otkazati i mogu se čak pojačati, direktno podnijeti sposobnost protiv smetnji diferencijala .

2. Izbjegavanje izobličenja signala kako bi se osigurala tačnost testiranja

Prijenos diferencijalnih signala ovisi o "simetriji" dviju linija:

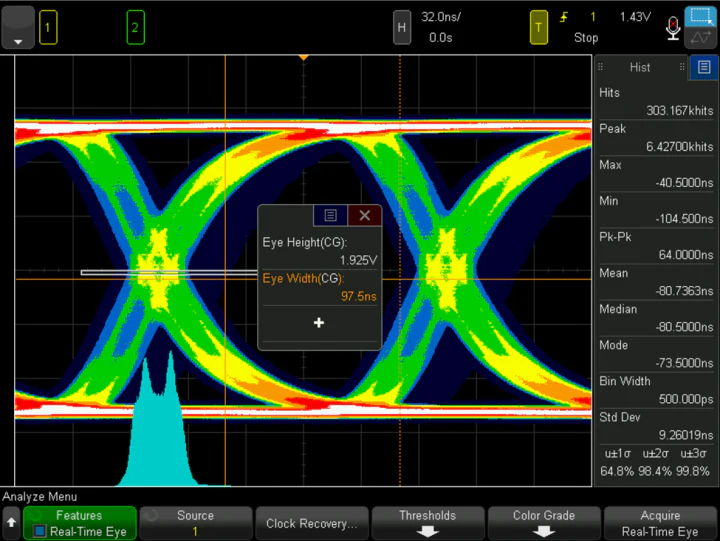

Neusklađenost odlaganja uzrokovat će da dva signala da dođu na prijemnik asinkrono, što dovodi do neurednog oblika talasa (e . g .}, neusklađivanje između rasta i padajućih ivica) i rezultirajućidistorzija valnog oblika;

Fazno neusklađenost (posebno u visokofrekventnim RF scenarijima) uzrokovat će da se fazni odnos signala odstupa od osmišljenih očekivanja, ometajući vremenski logiku signala .
Ove će izobličiti izravno utjecati na autentičnost rezultata ispitivanja, što dovodi do pogrešnih postupaka o kvaliteti signala i prijenosa učinka .

3. Sprječavanje vremenskih grešaka da se prilagode brzim signalnim scenarijima

U velikoj diferencijalnom prijenosu signala (poput USB-a, PCIe, HDMI itd.Vremenske greške{{{{0}} Ovo će dovesti do pogrešne logike podataka (zbrka između 0 i 1) na prijenosu signala ili čak i bez prekida sistema "kao" intermedijarni link "u uvodu testnih kablova koji će uvesti dodatne vremenske odstupanja, koji utiču na tačnu evaluaciju sistema velike brzine sistema sistema velike brzine.

4. Održavanje integriteta signala i smanjenje sekundarnog smetnji

Kablovi sa neusklađenom fazom ili kašnjenjem poremetit će kontinuitet impedancije dalekovoda, uzrokujućiRefleksija signalaicrosstalk:

Refleksija će dovesti do signala superpoziva i oscilacija, što rezultira dispozicijama valnog oblika kao što su prekomjerne i potkoljenice;

Crosstalk će uzrokovati nepotrebnu elektromagnetsku spajanje između dvije signalne linije, dodatno ometajući signale .
Odgovarajući kablovi, s druge strane, mogu minimizirati ova pitanja, osiguravajući "integritet" signala od predajnika na prijemnik i stvaranje rezultata ispitivanja u skladu sa stvarnim stanjem sistema .

Ukratko, faza ili kašnjenje je osnovni preduvjet za osiguravanje tačnosti i pouzdanosti diferencijalnog ispitivanja signala . posebno u visokofrekventnim i brzim scenarijima, njegov utjecaj izravno se odnosi na valjanost evaluacije ispitivanja i točnost evaluacije performansi sistema .
