Koje su razlike između polučvrstih i polu-fleksibilnih kablova?



Poređenje polukrug i polu-fleksibilnih kablova

Oba polu-fleksibilni kablovi široko se koriste u visokim i niskim frekvencijskim scenarijima komunikacije, ali značajno se razlikuju u strukturi, fleksibilnosti, performansi i scenarijama aplikacija . u nastavku je detaljna usporedba:



1. Strukturni dizajn

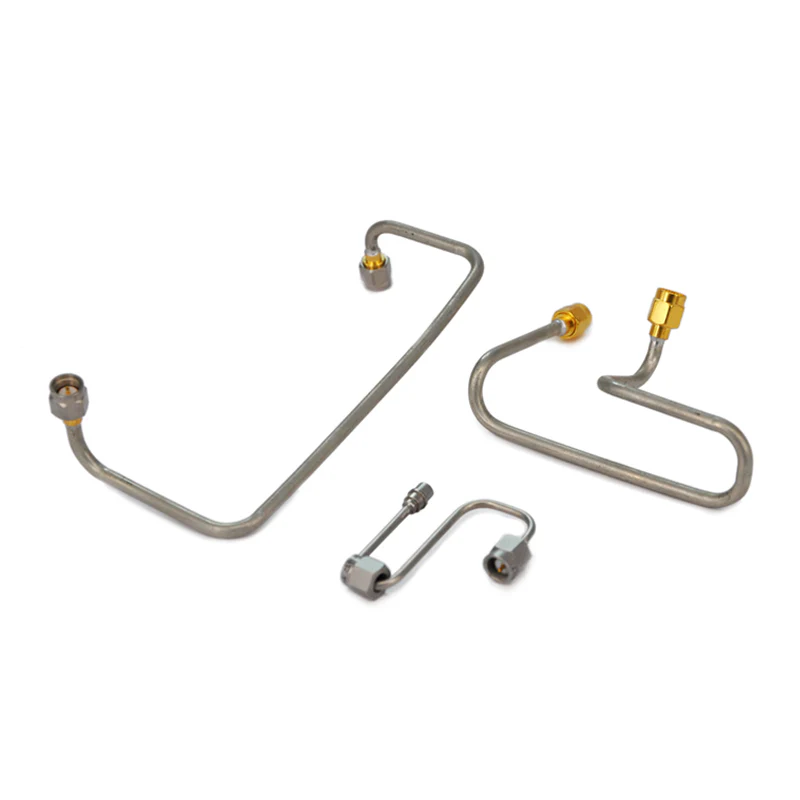

Polu-kruti kablovi
Vanjski dirigent izrađen je od čvrstog, ne savijanog materijala (obično bakra) sa fiksnim promjerom; Unutarnji dirigent je centralno podržan dielektričnim materijalom (E . g ., PTFE) .
Jednom formiran, on održava fiksni oblik i ne može se lako savijen ili preoblikovati bez specijaliziranih alata .

Polufivrsni kablovi
Vanjski dirigent sadrži pletenu strukturu, sa cijelim pletenim slojem, čineći ga deformabilnijom od čvrstog vanjskog provodnika polučvrstih kablova . također podržava dielektrični materijal, ali pletenica omogućava ponovljenu savijanje i oblikovanje ručnim ili jednostavnim alatima .



2. Upoređivanje fleksibilnosti

Polu-kruti kablovi
Oni imaju visoku krutost, zadržavajući oblik nakon formiranja i izlagali snažnu otpornost na savijanje . prisiljavanje savijanja bez profesionalnih alata može oštetiti vanjski dirigent, što dovodi do degradacije performansi .

Polufivrsni kablovi
Oni nude umjerenu fleksibilnost, omogućavajući opetovano savijanje, zaptivanje ili usmjeravanje oko prepreka bez trajnog oštećenja . njihova fleksibilnost leži između krutih i potpuno fleksibilnih kablova .



3. Električni parametri performansi

Parametar	Polu-kruti kablovi	Polufivrsni kablovi
Stabilnost impedancije	Izvrsna - fiksna geometrija osigurava dosljednu impedansu na svim frekvencijama .	Dobro, ali inferiorno polukrug - pleteni vanjski provodnici mogu uzrokovati blage fluktuacije impedancije na izuzetno visokim frekvencijama .
Gubitak	Nizak gubitak umetanja, posebno u mikrotalasnim opsezima (do100+ GHz), zbog glatke površine čvrstog vanjskog vodiča .	Veći gubitak umetanja od polukrug, posebno na visokim frekvencijama, zbog sitnih nedostataka i površinskih nepravilnosti u pletenom vanjskom dirigentima .
Zaštitna efikasnost	Odlično (obično> 100 db) . čvrsti vanjski dirigent učinkovito blokira EMI i RFI .	Dobro (obično 80 db), ali niže od polukrug . praznine u pletenom dirigentu može izazvati malene emisije EMI .
Kapacitet za rukovanje napajanjem	Viši - čvrsti vodiči imaju efikasnu rasipanje topline, pogodno za scenarije velike snage .	Donja - loša toplotna provodljivost pletenica ograničava snage snage .



4. Scenariji aplikacija

Polu-kruti kablovi
Pogodno za visoke frekvencije, visoko precizni scenariji koji zahtijevaju strogu stabilnost i nizak gubitak, kao što su:

Aerospace i odbrambeni sustavi (radarski, satelitsku komunikaciju);

Mikrovalna pećnica testna oprema (vektorski mrežni analizatori, generatori signala);

Medicinski uređaji (MRI mašine, sistemi mikrovalne terapije);

Stalne instalacije sa fiksnim duljinama (E . g ., antene za bazne stanice) .

Polufivrsni kablovi
Pogodno za scenarije potrebna umjerena fleksibilnost uz dobre performanse, kao što su:

Prijenosni testni podešavanje (E . g ., veze između instrumenata i dužnosti);

Indoor RF sustavi (WiFi usmjerivači, pojačivači mobilnog signala);

Scenariji koji zahtijevaju povremenu rekonfiguraciju (E {. g ., razvoj laboratorijskih prototipa);

Interne veze u RF prekidačima .

Sažetak

Polu-kruti kablovi Excel u visokim performansama, scenariji fiksne instalacije, koji nude vrhunsku stabilnost i nizak gubitak . polu-fleksibilni kablovi, povoljniji su u scenariji koji zahtijevaju umjerena fleksibilnost s dobrim performansama, balansiranjem funkcionalnosti i upotrebljivosti .



Dodatne napomene: razlike u troškovima i održavanju

Polu-kruti kablovi:
Veći troškovi proizvodnje zbog čvrstih bakrenih vanjskih vodiča i potrebe za specijaliziranim alatima za formiranje . su složeniji (zahtijeva profesionalne operatere) . njihove stabilne performanse, i nošenje rezultata u manjim dugoročnim troškovima, čineći ih za scenarije strogih pouzdanih zahtjeva .

Polufivrsni kablovi:
Pored toga niži troškovi za jednostavnije proizvodne procese za pletenice i nema potrebe za specijaliziranim formiranjem alata ., njihov ručni savidljivost smanjuje troškove održavanja i konfiguriranja, čineći ih idealnim za scenarije ili sa ograničenjima budžeta.



Proširenje: Kratka usporedba sa potpuno fleksibilnim kablovima

Da bi bolje razumjeli "polu-fleksibilno" pozicioniranje, kratka usporedba s potpuno fleksibilnim kablovima korisna je:
Potpuno fleksibilni kablovi obično su pleteli od finih bakrenih pramenova (sa malo ili bez odlomanja), nudeći ekstremnu fleksibilnost za savijanje ili ravnomjernost (e {{{{{{{{{{{{1} g . niže od polufikselnih kablova, podložnim u velikom daljinom, niskim frekvencijskim potrebama (E. g ., žice za slušalice, unutrašnje veze na malim uređajima) .
Polufilekljivi kablovi udaraju ravnotežu između fleksibilnosti i performansi, ispunjavajući jaz između polu-krute (visokih performansi, ali ne podesivih) i potpuno fleksibilnih (visoke fleksibilnosti, ali slabije performanse) kablove.
