Struktura ploče PCB

Struktura PCB-a uglavnom uključuje različite konstrukcije sloja ploče kao što su jednoslojne ploče, dvoslojne ploče i višeslojne ploče. Slijedi detaljna strukturna analiza:

1.Single-ploča
Strukturni sastav: Postoji bakrena folija na samo jednoj strani, a bez bakrene folije s druge strane. Komponente se obično postavljaju sa strane bez bakrene folije, a strana sa bakrenom folijom uglavnom se koristi za ožičenje i lemljenje.
Scenariji aplikacija: Pogodno za jednostavne krugove, poput elektronskih satova, igračaka itd. Njen proizvodni proces je jednostavan, a trošak niske, ali njegove funkcije su relativno sudne.

2.Duble sloj ploče
Materijal podloge: Najčešće korišteni je fr -4, koji je mješavina staklenih vlakana i epoksidne smole. Ima dobru mehaničku čvrstoću, izolaciju i otpornost na toplinu i može pružiti stabilnu podršku za ploču.
Provodni sloj: to je, bakrena folija, koja se distribuira na gornjoj i donjoj strani supstrata. Različiti uzorci kruga formiraju se kroz proces etching-a za trenutni prijenos. Debljina bakrene folije može se odabrati prema zahtjevima. Na primjer, 1 unca (oz) bakrena folija pogodna je za velike struje, a bakrena folija 1/2 uncu pogodna je za obične krugove.
Izolacioni materijal: PP (Prepreg) koristi se kao izolacijski materijal na sredini dvoslojne ploče. To je mješavina polusvrđene smole i staklenih vlakana, koji mogu čvrsto obvezati dva sloja i osigurati da nema kratkog spoja između dva sloja.
Materijal za zaštitu površine: uključujući masku za lemljenje i sloj svilenih remena. Maska za lemljenje je uglavnom zelena, crvena ili crna mastila koja se koristi za zaštitu bakrene folije od oksidacije i hrđe, te spriječiti da lemljenje teče na neželjene mesta tokom lemljenja, sa samo jastučićima koji izlažu bakar; Sloj svilena je obično bijela tinta, koja se koristi za ispis teksta ili simbola kao što su pozicije komponente i modeli na ploči PCB, olakšavajući sklop i održavanje.
Scenariji aplikacija: Proces proizvodnje relativno je jednostavniji od onog od višeslojnih ploča. Pogodan je krugovi srednje složenosti, kao što su audio oprema, TV setovi itd. Komponente se mogu rasporediti sa obje strane ploče, a prostor ožičenja relativno je obilniji od onog od jednoslojnih ploča.

3.Multi sloj ploče
Signalni sloj: Koristi se za postavljanje komponenti i ožičenja, glavni sloj koji povezuje različite komponente, uključujući gornji sloj (gornji sloj), donji sloj i višestruki slojevi za donji sloj. Njegov dizajn ožičenja izravno utječe na performanse i pouzdanost cijelog PCB-a.
Sloj snage i prizemlje: obično se nalazi u srednjem sloju, koji se koristi za pružanje stabilnog napajanja i uzemljenja za cijelu ploču. Na primjer, u četveroslojnom odboru, srednji sloj 1 može poslužiti kao "kanal napajanja napajanja", kao što je +5 V linija za napajanje cijelog daske ili bakrenog lista, a srednji sloj 2 mogu se podijeliti u drugi sloj napajanja ili služiti kao sloj ožičenja za drugu grupu signalnih linija.
Izolacioni sloj: FR -4 ili drugi izolacijski materijali koriste se za odvajanje različitih provodljivih slojeva, sprečavaju kratke spojeve i osiguravaju neovisnost i stabilnost signala.

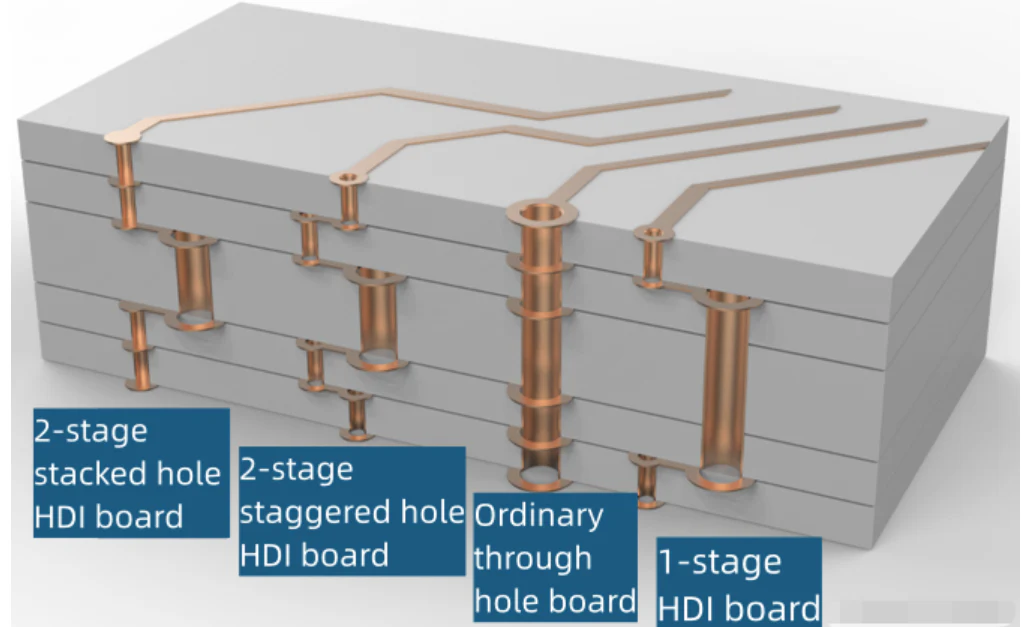

Vias: uključujući kroz rupe, slijepe rupe i sahranjene rupe. Kroz rupe prolaze kroz cijelu ploču i koriste se za spajanje krugova različitih slojeva i montiraju tradicionalne komponente; Slepe rupe se koriste za povezivanje gornjeg sloja i unutrašnje slojeve, obično za prijenos velike frekvencije signala koji mogu smanjiti dužinu staze i brže izmjenjivati prijenos signala; Sahranjene rupe odgovorne su za električne priključke između unutarnjih slojeva. U visokim pločama, kombinacija slijepih rupa i zakopane rupe može primiti više linija, a izbjegavajući da je ploča previše gusta.
Sloj površinskog obrade: Slično s dvoslojnim pločama, ima masku za lemljenje i svilenski sloj, koji reproduciraju uloge zaštite i identifikacije. Pored toga, neke visokoslojne ploče sa visokim prekomjernošću podvrgnut će se i površinski pozlaćeni i drugi tretmani za poboljšanje provodljivosti i otpornosti na koroziju.
Scenariji aplikacija: Pogodno za složene krugove velike gustoće, velike brzine i visoke frekvencije, poput matičnih ploča računara, matičnih ploča za mobilne telefone itd. Broj slojeva može se povećati za ispunjavanje zahtjeva za performanse kruga.
