Sve o SMA konektorima



SMA priključak je široko korišten koaksijalni konektor, renomiran za visoke performanse i svestranost . razvio ga je Bendix Scintilla u 1950-ima, a naziv "SMA" je namijenjen efikasnoj u okružnosti u različitim ulogama u različitim industrijama koji uključuju RF signale .



1. Glavne karakteristike SMA konektora

Veličina: SMA konektori imaju kompaktnu strukturu s vanjskim promjerom vodiča od 0 . 141 inča, čineći ih prikladnim za aplikacije sa ograničenim prostorom.

Raspon frekvencije: Oni obično rade do 18 GHz, mada neke verzije visokih performansi mogu dostići 26 . 5 GHz ili čak višu.

Impedancija: Većina SMA konektora je 50 ohma, što je standardna konfiguracija za RF i mikrovalne sisteme .

Mehanizam za spajanje: usvaja navodni dizajn spojke sa 1/4 inčnim, 36 niti po nitima inčana, osiguravajući čvrstu i stabilnu vezu s jakim otporom na vibraciju .

SMA materijali i postupci obrade površina

Školjka se obično izrađuje od mesinga i nehrđajućeg čelika, a može se obložiti (poput nikla, zlata) za poboljšanje otpornosti na koroziju i provodljivost .

Centarni dirigent može biti bakar, mesing ili berilijum bakar, sa pozlaćenom površinom za postizanje optimalnog prijenosa signala .

Napon napona (VSWR): visokokvalitetni SMA konektori imaju nizak VSWR (obično ispod 1 . 2: 1 ispod 12 GHz), što znači efikasan prijenos signala s minimalnim refleksijom.



2. Vrste SMA konektora

SMA konektori dolaze u raznim konfiguracijama koje odgovaraju različitim aplikacijama:

Prema vrstama luka, mogu se podijeliti na: Standardni port SMA, brzo povezivanje SMA i reverznu polaritet SMA .

Prema konstrukcijskim stilovima, mogu se podijeliti na ravne i desne boje tipove . ravne konektore koriste se za serijske priključke, dok su tipovi desnog ugla pogodne za uskim prostorima . Diplomiraj za savijanje može uštedjeti prostor ili smanjiti napetost kabela .

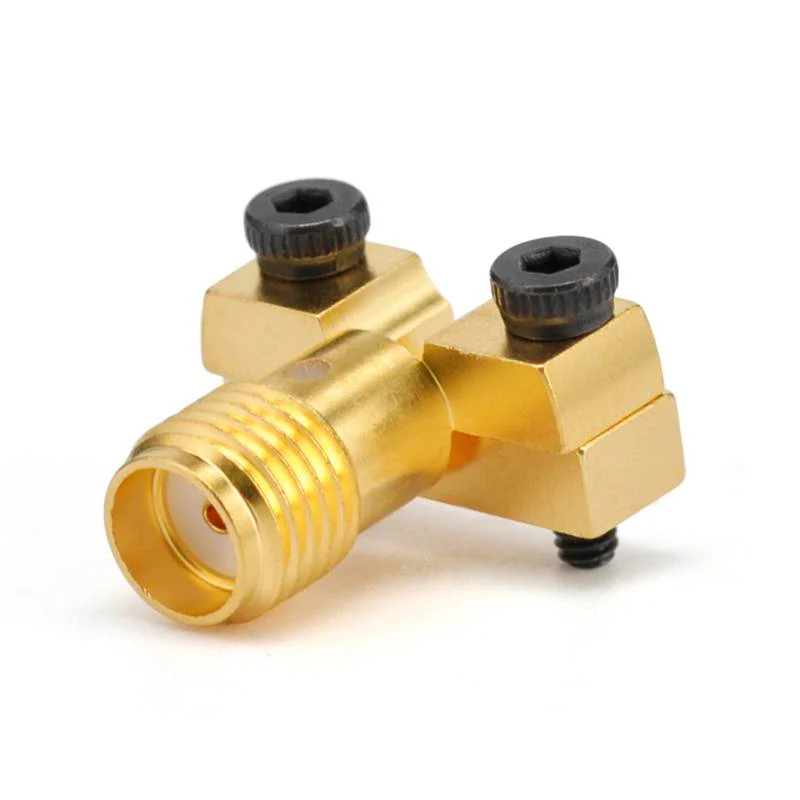

Prema metodama instalacije, mogu se podijeliti na redovne i panelne tipove . konektori za montiranje dizajnirani su za ugradnju na ploče ili kućišta, s različitim vrstama rupa, 4- prirubnice, i okrugli prirubnice .



3. Uobičajena upotreba SMA

U telekomunikacijskom polju, SMA konektori se široko koriste u baznim stanicama za mobilne telefone, satelitske sisteme i bežičnu komunikacijsku opremu .

U ispitnoj opremi koriste se u testiranju uređaja poput osciloskopa, mrežnih analizatora i generatora signala .

U antenskim sistemima, SMA konektori se često koriste za povezivanje antena u bežičnim sistemima .

U RF krugovima nalaze se u mnogim RF uređajima kao što su pojačala, filtri i mikseri .

Bilješke



4. Kapacitet za rukovanje napajanjem:

Iako su SMA konektori pogodni za RF sustave sa malim i srednjim napajanjem, možda nisu prikladni za aplikacije velike snage . za veće scenarije snage, ostale vrste N-Type ili 7 / 16- mogu biti prikladniji .

Mehanička izdržljivost: U odnosu na neke veće konektore, SMA konektori su relativno krhki, posebno u pogledu poravnavanja inačanja i izdržavajući mehanički stres ., dakle, potrebno je uzimati dodatnu njegu tokom rukovanja i instalacije.



Kompatibilnost: Prilikom odabira SMA konektora, osigurajte da se muški i ženski konektori podudaraju u smislu veličine navoja i impedansu kako bi se osigurala dobra veza {. portove za 2,5 mm.
