PCB konektori
RF PCB konektori, koji su "konektori za konektore" radio frekvencijskog štampanog ploče ", za koje su dizajnirane da postignu pouzdanu vezu između koaksialnih kablova i štampanih krugova (PCB) u obliku glavnog protoka podataka u širokom rasponu scenarija aplikacija .
Opis
Uvod proizvoda
RF PCB konektori, koji su "konektori za konektore" radio frekvencijskog štampanog ploče ", za koje su dizajnirane da postignu pouzdanu vezu između koaksialnih kablova i štampanih krugova (PCB) u obliku glavnog protoka podataka u širokom rasponu scenarija aplikacija .
RF PCB konektori obično su dizajnirani s karakterističnim impedancijama od 50 ili 75 ohma . od najvećoj važnosti jer je usklađen s impedancijom nesposobljenih signala, što rezultira značajnim gubitkom signala i degradiranim performansama. Sposoban je za rad na frekvencijama do 110 GHz ili još više . imaju nizak gubitak umetanja, što znači da jačina signala ostaje relativno stabilna jer signal prolazi kroz konektore .
Stil karoserije proizvoda
Flexirf-ovi imaju širok izbor luka za PCB konektore . uključuju SMA, 2 . 92mm, SSMC, MCX, MMCX, MCX, SMP i SSMP . Možemo odabrati odgovarajući konektor na osnovu scenarija radne frekvencije i instalacije.
Oni dolaze u različitim montažnim stilovima, uključujući i ugradnju na rupu, površinski ugradnju i rubne montaže . na primjer, na pristojbi - montirani RF PCB konektori u kompaktnim elektroničkim uređajima, jer se prostor može lemiti direktno na PCB površinu .
Primjena proizvoda
RF PCB konektori se koriste u mobilnim baznim stanicama, gdje se u medicinskoj industriji i PCB-ove uređaje za prenose uređaje za prenošenje frekvencija i PCB-a, kao što su MRI (magnetni rezonantni uređaji za praćenje i bežični rezonancijski uređaji za prenošenje za preciznu frekvenciju. Radarski sustavi za funkcije kao što su adaptivno tempomat .
OBAVEZA FAQ
Podaci o specifikaciji proizvoda
|
Konfiguracija |
|
|
Tip priključka |
SMA / 2,92mm / 2,4 mm / 1,85 mm / GPO |
|
Impedans priključka |
50 ohma |
|
Polarnost priključaka |
Standard |
|
Metoda montiranja konektora |
Ravna / 2 rupa Prirubnica / 4 rupa prirubnica |
|
Metoda pričvršćivanja |
Kontakt |
|
Informacije o materijalima |
|
|
CENTAR KONTAKT |
Zlato pozlaćeno |
|
Vanjski kontakt |
Mesing pozlaćen pozlaćen |
|
Tijelo |
Mesingani pozlaćeni i nehrđajući čelik |
|
Dielektrični |
Pei / PTFE |
|
Podaci o okolišu |
|
|
Temperaturni raspon |
-55 stepen do +165 stepen |
|
2011/65 / EU (RoHS) |
U skladu |
Vrsta proizvoda

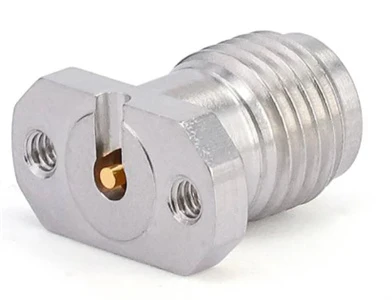

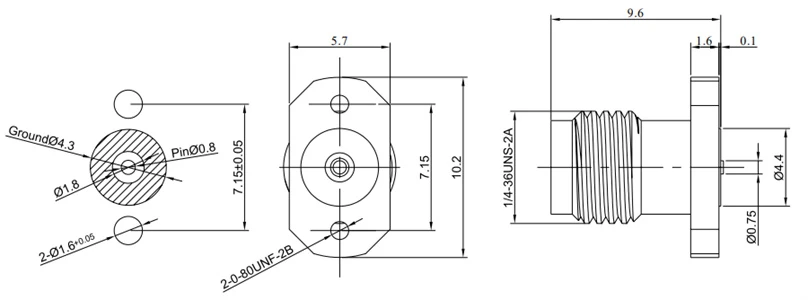

| SMA PCB konektori | |||||
 |
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|

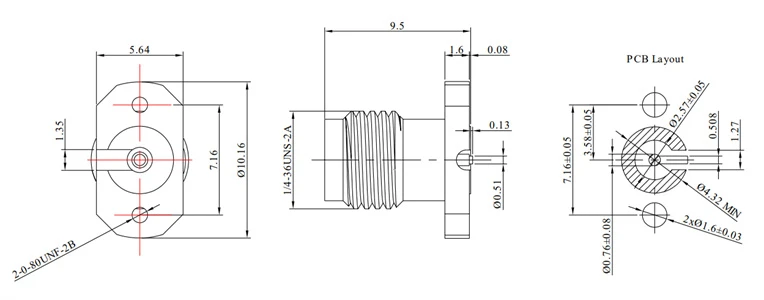

Fr 2- SMA-KFD 216-4 |
DC - 26.5 GHz |
1.20 |
Vijak pričvršćivanje |
Nehrđajući čelik |
Površinski signal |
|
|
|
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SMA-KFD216 |
DC - 26.5 GHz |
1.20 |
Vijak pričvršćivanje |
Nehrđajući čelik |
Srednji i donji signali |
|
|
|
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SMA-KHD 104-1 |
DC - 12.4 GHz |
1.20 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
SMA PCB konektori |
|||||
|
|
|
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SMA-KHD100 |
DC - 18 GHz |
1.25 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
|
|
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SMA-KWHD |
DC - 6 GHz |
1.25 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|

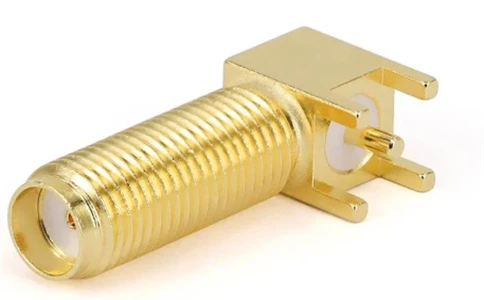

SMA PCB konektori |
|||||
|
|
|
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SMA-KWHD10 |
DC - 6 GHz |
1.25 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
|
|
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SMA-KWHD11 |
DC - 6 GHz |
1.25 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|

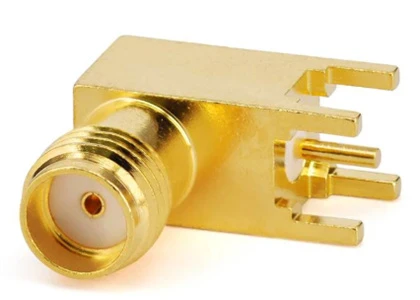

SMA PCB konektori |
|||||
|
|
|
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SMA-KHD201A |
DC - 6 GHz |
1.25 |
Horizontalna lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
|
|
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SMA-KYFD0101 |
DC - 6 GHz |
1.25 |
Vijak pričvršćivanje |
Mesing pozlaćen pozlaćen |
Na |
|
SMA PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SMA-KYHD321 |
DC - 26.5 GHz |
1.30 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SMA-KHD |
DC - 6 GHz |
1.25 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
2.92MM PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2-2.92- KFD216 |
DC - 40 GHz |
1.25 |
Vijak pričvršćivanje |
Nehrđajući čelik |
Površinski signal |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2-2.92- Kfd 216-1 |
DC - 40 GHz |
1.25 |
Vijak pričvršćivanje |
Nehrđajući čelik |
Srednji i donji signali |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2-2.92- KHD100 |
DC - 40 GHz |
1.25 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
3,5 mm PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2-3.5- KFD216 |
DC - 26.5 GHz |
1.25 |
Vijak pričvršćivanje |
Nehrđajući čelik |
Površinski signal |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2-3.5- Kfd 216-1 |
DC - 26.5 GHz |
1.25 |
Vijak pričvršćivanje |
Nehrđajući čelik |
Srednji i donji signali |
|
2.4MM PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2-2.4- KFD216 |
Dc - 50 Hz |
1.25 |
Vijak pričvršćivanje |
Nehrđajući čelik |
Površinski signal |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2-2.4- Kfd 216-1 |
Dc - 50 Hz |
1.25 |
Vijak pričvršćivanje |
Nehrđajući čelik |
Srednji i donji signali |
|
1.85MM PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2-1.85- KFD216 |
Dc - 67 Hz |
1.30 |
Vijak pričvršćivanje |
Nehrđajući čelik |
Površinski signal |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2-2.4- Kfd 216-1 |
Dc - 50 Hz |
1.30 |
Vijak pričvršćivanje |
Nehrđajući čelik |
Srednji i donji signali |
|

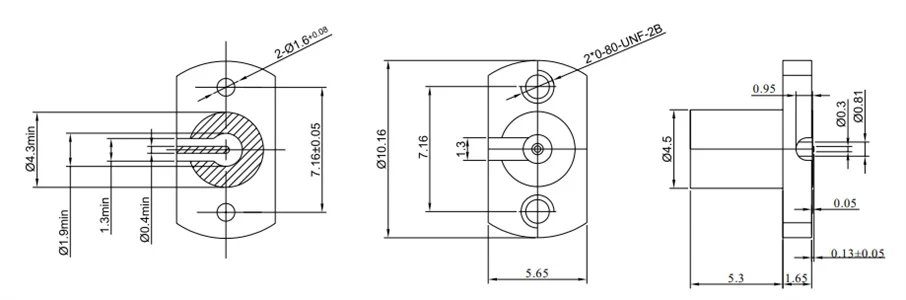

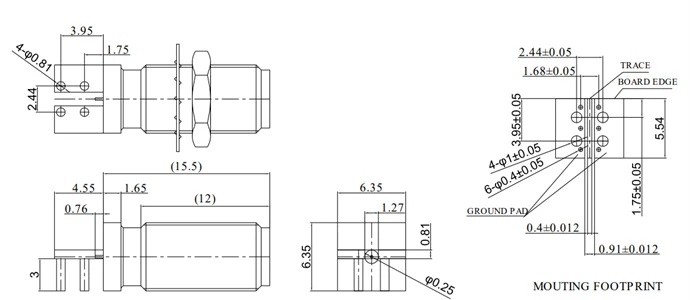

GPO (SMP) PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- GPO-JFD216 |
DC - 40 GHz |
1.50 |
Vijak pričvršćivanje |
Nehrđajući čelik |
Površinski signal |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- GPO-JFD 216-1 |
DC - 40 GHz |
1.50 |
Vijak pričvršćivanje |
Nehrđajući čelik |
Srednji i donji signali |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- GPO-KHD |
Dc - 18 Hz |
1.25 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
GPO (SMP) PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Vrsta sučelja |
|
Fr 2- GPO-JHD15 |
DC - 40 GHz |
1.50 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Ograničena zatezanje |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Vrsta sučelja |
|
Fr 2- GPO-JFD 246- F |
DC - 26.5 GHz |
1.45 |
Vijak pričvršćivanje |
Mesing pozlaćen pozlaćen |
Potpuno otpada |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Vrsta sučelja |
|
Fr 2- GPO-JHD 23- F |
DC - 26.5 GHz |
1.45 |
Uložak i površinsko lemljenje |
Mesing pozlaćen pozlaćen |
Potpuno otpada |
|
GPO (SMP) PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Vrsta sučelja |
|
Fr 2- GPO-JHD 23- l |
DC - 26.5 GHz |
1.45 |
Uložak i površinsko lemljenje |
Mesing pozlaćen pozlaćen |
Ograničena zatezanje |
|
|
|
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Vrsta sučelja |
|
Fr 2- GPO-JHD 23- S |
DC - 26.5 GHz |
1.45 |
Uložak i površinsko lemljenje |
Mesing pozlaćen pozlaćen |
Gladak |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Vrsta sučelja |
|
Fr 2- GPO-JHD 2- S |
DC - 26.5 GHz |
1.45 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Gladak |
|

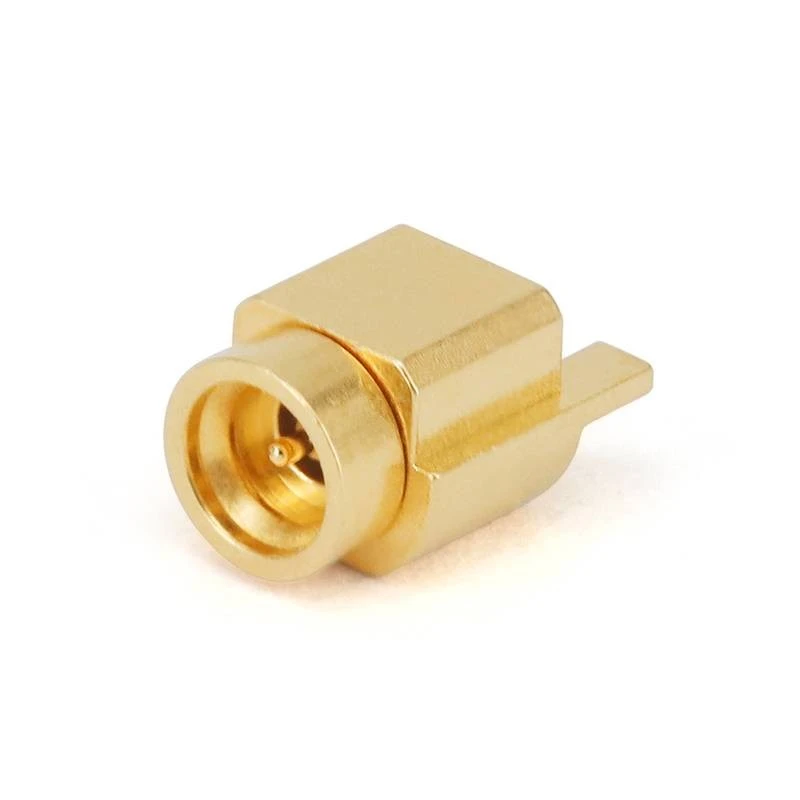

GPPO (Mini-SMP) PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Vrsta sučelja |
|
Fr 2- GPPO-JHD 1- S |
DC - 65 GHz |
1.57@40G |
Površinsko lemljenje |
Mesing pozlaćen pozlaćen |
Gladak |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Vrsta sučelja |
|
Fr 2- GPPO-JHD1 |
DC - 65 GHz |
1.57@40G |
Površinsko lemljenje |
Mesing pozlaćen pozlaćen |
Potpuno otpada |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Vrsta sučelja |
|
Fr 2- GPPO-JHD20R |
DC - 40 GHz |
1.25 |
Vodoravna površinska lemljenje |
Mesing pozlaćen pozlaćen |
Gladak |
|
GPPO (Mini-SMP) i G3PO (SMP) PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Vrsta sučelja |
|
Fr 2- GPPO-JHD-S |
DC - 40 GHz |
1.50 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Gladak |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Vrsta sučelja |
|
Fr 2- G3PO-JHD 10-1 |
DC - 100 GHz |
1.70 |
Vodoravna površinska lemljenje |
Mesing pozlaćen pozlaćen |
Gladak |
|

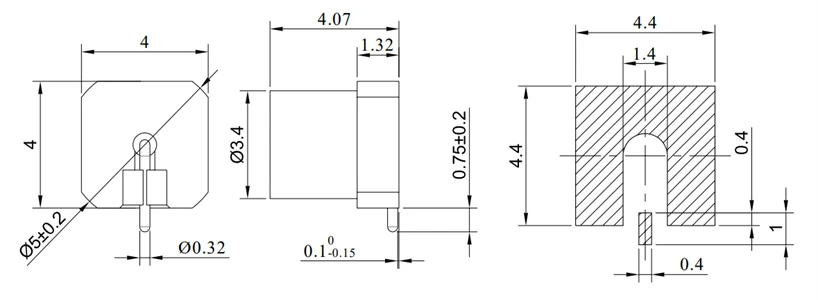

SSMC PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SSMC-JWHD1 |
DC - 6 GHz |
1.35 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SSMC-JYWHD5 |
DC - 6 GHz |
1.35 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SSMC-JHD2 |
DC - 6 GHz |
1.35 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Gladak |
|
MMCX & MCX PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- MCX-KHD101E |
DC - 6 GHz |
1.30 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- mcx-kyd1e |
DC - 6 GHz |
1.20 |
Gumb Mount |
Mesing pozlaćen pozlaćen |
Na |
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- mmcx-khd1e |
DC - 6 GHz |
1.20 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|

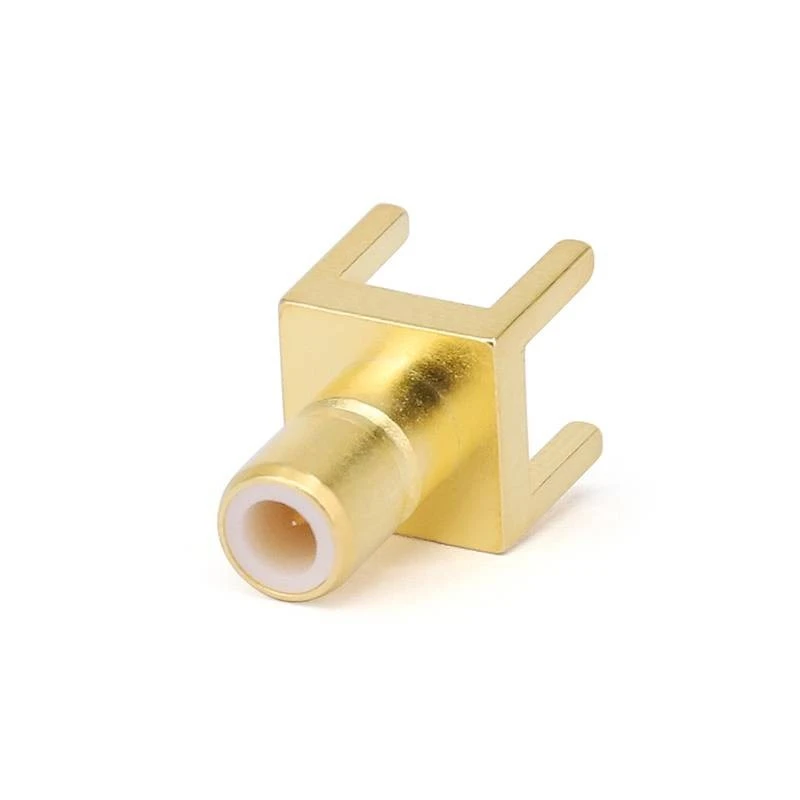

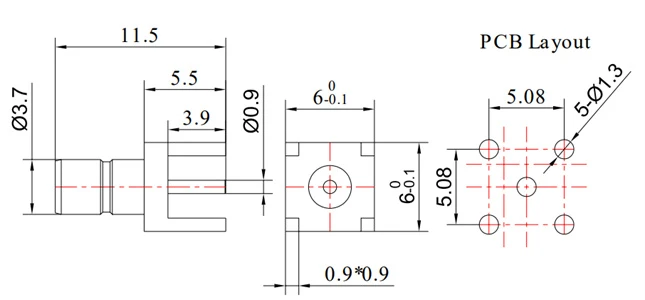

SMB PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- SMB-JHD101E |
DC - 6 GHz |
1.35 |
Lemljenje uloška |
Mesing pozlaćen pozlaćen |
Na |
|
BNC PCB konektori |
|||||
|
|
 |
||||
|
SKU |
Učestalost |
VSWR |
Instalacija |
Materijal |
Režim signala |
|
Fr 2- BNC-KY -3 |
DC - 4 GHz |
1.30 |
Gumb Mount |
Mesing ni pozlaćen |
Na |
