Koji je frekvencijski opseg VNA test kablova?

Kao dobavljač VNA testnih kablova, često me pitaju o opsegu frekvencija ovih bitnih komponenti u oblasti ispitivanja i merenja. U ovom blogu ću se pozabaviti detaljima frekventnog opsega VNA test kablova, zašto je to važno i kako utiče na vaše aplikacije za testiranje.

Razumevanje VNA test kablova

VNA, ili Vector Network Analyzer, moćan je alat koji se koristi za mjerenje mrežnih parametara električnih mreža. VNA kablovi za testiranje su ključna veza između VNA i uređaja pod testom (DUT). Dizajnirani su da precizno prenose test signale od VNA do DUT-a i nazad, obezbeđujući pouzdana i precizna merenja.

VNA test kablovi su projektovani da zadovolje zahtevne zahteve visokofrekventnog testiranja. Dolaze u različitim tipovima, uključujući fleksibilne, polukrute i prilagodljive kablove, svaki sa svojim skupom karakteristika i aplikacija. Možete istražiti našu široku ponuduVNA test kablovida pronađete onu koja odgovara vašim potrebama.

Frekvencijski opseg VNA testnih kablova

Frekvencijski opseg VNA test kablova je ključna specifikacija koja određuje prikladnost kabla za različite aplikacije testiranja. Odnosi se na opseg frekvencija preko kojih kabl može efikasno prenositi signale sa prihvatljivim nivoima slabljenja, povratnog gubitka i fazne stabilnosti.

Nisko - frekvencijski opseg

Većina VNA test kablova može podnijeti frekvencije od nekoliko kiloherca (kHz). Na niskim frekvencijama, električne karakteristike kabla su relativno stabilne, a slabljenje je minimalno. Ovaj raspon niske frekvencije se često koristi za osnovna električna ispitivanja, kao što je mjerenje otpora i kapacitivnosti komponenti.

Visokofrekventni opseg

Granica visoke frekvencije VNA testnih kablova može značajno da varira u zavisnosti od tipa kabla i konstrukcije. Za standardne fleksibilne VNA test kablove, gornja granica frekvencije može se kretati od 26,5 GHz do 40 GHz. Ovi kablovi se obično koriste u aplikacijama za RF i mikrotalasno testiranje opšte namene.

Polukruti kablovi, s druge strane, mogu ponuditi mnogo veće frekvencijske mogućnosti. Obično mogu raditi do 67 GHz ili čak i više u nekim slučajevima. Polukruti kablovi su poželjni za aplikacije visokih performansi gde su potrebni mali gubici i odlična fazna stabilnost, kao što je u vazduhoplovnoj i odbrambenoj industriji.

Prilagodljivi kablovi su kompromis između fleksibilnih i polukrutih kablova. Nude dobar balans fleksibilnosti i visokofrekventnih performansi, sa frekvencijskim opsezima obično do 40 GHz.

Važnost frekvencijskog opsega

Frekvencijski opseg VNA test kablova je od najveće važnosti iz nekoliko razloga:

Preciznost mjerenja

Upotreba VNA test kabla sa odgovarajućim frekventnim opsegom je neophodna za tačna merenja. Ako je frekvencijski opseg kabla prenizak za testnu frekvenciju, slabljenje signala će biti pretjerano, što će dovesti do netočnih očitavanja. S druge strane, korištenje kabela s mnogo većim frekventnim opsegom nego što je potrebno može biti skuplje i možda neće donijeti nikakve dodatne prednosti.

Kompatibilnost sa DUT-om

Frekvencijski opseg kabla mora biti kompatibilan sa frekvencijskim karakteristikama uređaja pod testom (DUT). Na primjer, ako testirate visokofrekventnu RF komponentu koja radi na 30 GHz, potreban vam je VNA test kabel koji može podnijeti frekvencije do najmanje 30 GHz.

Performanse sistema

U sistemu VNA za testiranje, na ukupne performanse u velikoj meri utiču performanse test kablova. Kabl sa širokim i odgovarajućim frekventnim opsegom može pomoći u održavanju integriteta test signala, osiguravajući da VNA može precizno izmjeriti mrežne parametre DUT-a.

Faktori koji utiču na opseg frekvencija

Nekoliko faktora može uticati na opseg frekvencija VNA test kablova:

Cable Construction

Konstrukcija kabla, uključujući tip provodnika, dielektrični materijal i oklop, igra značajnu ulogu u određivanju njegovog frekvencijskog opsega. Na primjer, kablovi sa visokokvalitetnim dielektričnim materijalima, kao što je PTFE (politetrafluoroetilen), mogu ponuditi bolje performanse visoke frekvencije zbog svojih karakteristika niskih gubitaka.

Tip konektora

Tip konektora koji se koristi na kablu takođe utiče na njegov frekventni opseg. Visokokvalitetni konektori, kao što su SMA (Sub - minijaturna verzija A), konektori od 2,92 mm i 1,85 mm, dizajnirani su da podnose visoke frekvencije i obezbede dobru električnu vezu. Upotreba pogrešnog tipa konektora može ograničiti performanse frekvencije kabla.

Dužina kabla

Dužina kabla može uticati na njegov frekventni opseg. Duži kablovi generalno imaju veće slabljenje, posebno na visokim frekvencijama. Stoga je važno odabrati odgovarajuću dužinu kabla na osnovu zahtjeva za ispitivanje i raspoloživog prostora u postavci za testiranje.

Kalibracija i opseg frekvencija

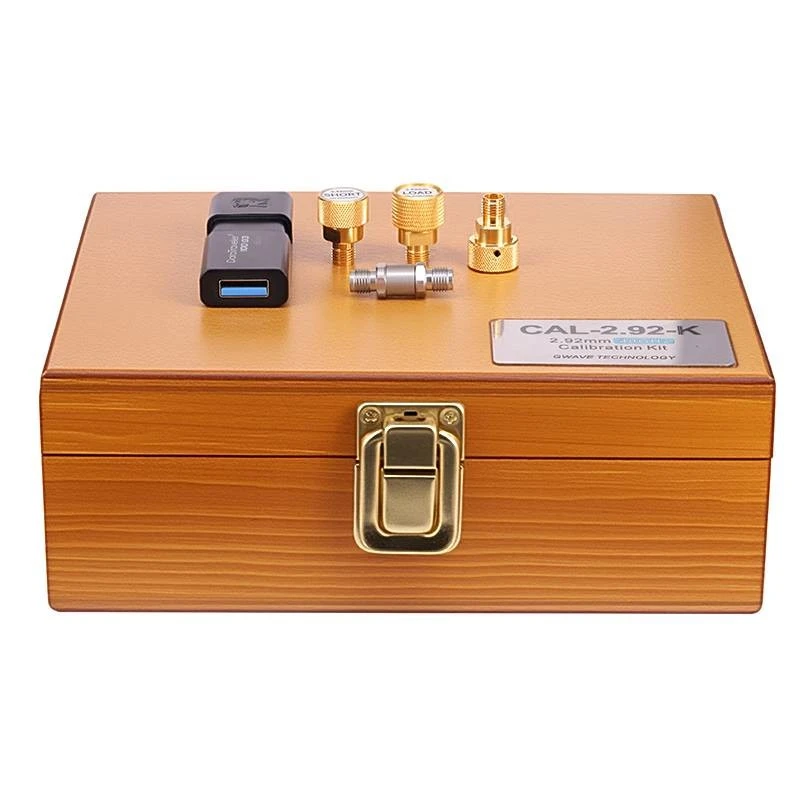

Kalibracija je bitan korak u VNA testiranju kako bi se osigurala precizna mjerenja.Kompleti za kalibracijukoriste se za kompenzaciju grešaka koje unose testni kablovi, konektori i sam VNA.

Proces kalibracije se obično izvodi na određenom frekvencijskom opsegu. Važno je osigurati da raspon frekvencije kalibracije odgovara rasponu frekvencija VNA test kablova i DUT-a. Ako se kalibracija ne izvrši ispravno, rezultati mjerenja mogu biti netačni, posebno na rubovima frekvencijskog opsega.

Odabir pravog VNA kabla za testiranje na osnovu frekvencijskog opsega

Prilikom odabira VNA kabla za testiranje, ključno je uzeti u obzir frekvencijski raspon vaše aplikacije za testiranje. Evo nekoliko koraka koji će vam pomoći da napravite pravi izbor:

1. Odredite učestalost testiranja: Identificirajte frekvencijski raspon signala koje trebate mjeriti. Ovo će vam dati jasnu predstavu o minimalnom frekvencijskom opsegu potrebnom za kabel.
2. Razmotrite zahtjeve za prijavu: Ako radite na aplikaciji visokih performansi, kao što je 5G testiranje ili satelitska komunikacija, možda će vam trebati kabel sa širim i višim frekvencijskim rasponom. Za ispitivanje opće namjene može biti dovoljan standardni fleksibilni kabel umjerenog frekvencijskog opsega.
3. Procijenite karakteristike kabla: Pogledajte i druge karakteristike kabla, kao što su slabljenje, povratni gubitak i stabilnost faze, pored frekvencijskog opsega. Ovi faktori takođe mogu uticati na tačnost merenja i ukupne performanse sistema za testiranje.

Zaključak

Frekvencijski opseg VNA test kablova je kritična specifikacija koja direktno utiče na tačnost i pouzdanost vaših VNA merenja. Kao dobavljač VNA testnih kablova, razumemo važnost obezbeđivanja kablova sa pravim frekvencijskim opsegom za vaše specifične aplikacije.

Ako ste na tržištu za VNA test kablove ili imate bilo kakva pitanja o frekventnom opsegu i njegovim implikacijama, ne ustručavajte se da nas kontaktirate. Naš tim stručnjaka spreman je da vam pomogne u odabiru najboljih kablova za vaše potrebe testiranja i vodi vas kroz proces nabavke.
