Koje su razlike između monolitnih i hibridnih RF cirkulatora?

U području radio frekvencijske (RF) tehnologije, cirkulatori igraju ključnu ulogu u upravljanju protokom RF signala. Oni su pasivni nerecipročni uređaji koji omogućavaju da signali putuju u određenom smjeru oko luka. Dvije uobičajene vrste RF cirkulatora su monolitne i hibridne cirkulacione pumpe. Kao dobavljač RF cirkulacionih pumpi, iz prve ruke sam se uverio u jedinstvene karakteristike i primene ova dva tipa, a u ovom blogu ću se pozabaviti njihovim razlikama.

1. Projektovanje konstrukcije

Monolitni RF cirkulatori

Monolitni RF cirkulatori su napravljeni kao jedna, integrisana jedinica. Komponente jezgra, kao što su feritni materijal, mikrotrakasta ili trakasta kola i magnetne strukture, proizvedene su na jednoj podlozi. Ova jednodijelna konstrukcija nudi nekoliko prednosti. Prvo, pruža visok nivo mehaničke stabilnosti. Budući da su sve komponente dio jedne strukture, manji je rizik od neusklađenosti ili mehaničkog kvara zbog vanjskih vibracija ili udaraca.

Drugo, kompaktan dizajn monolitnih cirkulacionih pumpi ih ​​čini idealnim za aplikacije gde je prostor na prvom mestu. Na primjer, u komunikacionim uređajima malog oblika kao što su ručni radio ili minijaturni radarski sistemi, monolitni cirkulator se može lako integrirati u ograničeni raspoloživi prostor.

Hibridni RF cirkulatori

Hibridni RF cirkulatori, s druge strane, su konstruisani kombinovanjem više diskretnih komponenti. Ove komponente mogu uključivati ​​zasebne feritne elemente, konektore i štampane ploče. Modularna priroda hibridnih cirkulacionih pumpi omogućava veću fleksibilnost u dizajnu. Inženjeri mogu odabrati različite vrste feritnih materijala, konektora i konfiguracija kola na osnovu specifičnih zahtjeva aplikacije.

Međutim, ova modularnost ima i neke nedostatke. Više komponenti treba pažljivo sastaviti, što povećava rizik od neusklađenosti. Mala neusklađenost tokom procesa montaže može značajno smanjiti performanse cirkulatora, kao što je povećanje gubitka umetanja ili smanjenje izolacije.

2. Karakteristike performansi

Insertion Loss

Gubitak umetanja je kritičan parametar performansi za RF cirkulator, jer predstavlja količinu snage signala koja se gubi dok signal prolazi kroz cirkulator. Monolitne cirkulacione pumpe generalno imaju manji gubitak umetanja u odnosu na hibridne cirkulacione pumpe. Integrisani dizajn monolitnih cirkulatora smanjuje broj interfejsa i diskontinuiteta u putanji signala, što rezultira manjim slabljenjem signala.

U aplikacijama u kojima je jačina signala ključna, kao što su RF odašiljači velike snage, manji gubici pri umetanju monolitnih cirkulatora mogu pomoći da se održi integritet prenošenog signala. Na primjer, u satelitskom komunikacijskom sistemu, monolitni cirkulator može osigurati da RF signal velike snage od predajnika stigne do antene uz minimalne gubitke.

Hibridni cirkulatori, zbog svoje diskretne konstrukcije komponenti, mogu imati veće gubitke pri umetanju. Interfejsi između različitih komponenti mogu uzrokovati refleksije i raspršivanje signala, što dovodi do dodatnog gubitka snage. Međutim, pažljivim dizajnom i visokokvalitetnim odabirom komponenti, gubitak umetanja hibridnih cirkulacionih pumpi može se minimizirati na prihvatljiv nivo za mnoge primjene.

Izolacija

Izolacija je još jedna važna metrika performansi, koja mjeri sposobnost cirkulatora da spriječi curenje signala između portova koji nisu susjedni. Monolitne cirkulacijske pumpe obično nude dobre performanse izolacije. Integrirana struktura pomaže u zadržavanju magnetnih polja i smanjenju sprege između portova.

U komunikacijskom sistemu, visoka izolacija je neophodna kako bi se spriječile smetnje između različitih puteva signala. Na primjer, u sistemu primopredajnika, cirkulator treba da izoluje odašiljač od prijemnika kako bi se izbjeglo samoometanje. Monolitni cirkulatori mogu efikasno postići ovu izolaciju, osiguravajući pravilan rad primopredajnika.

Hibridne cirkulacijske pumpe također mogu pružiti visoku izolaciju, ali zahtijevaju pažljiviji dizajn i podešavanje. Diskretne komponente moraju biti raspoređene i optimizovane kako bi se minimiziralo povezivanje između portova. U nekim slučajevima mogu biti potrebne dodatne komponente za zaštitu ili filtriranje kako bi se poboljšale performanse izolacije hibridnih cirkulatora.

Frekvencijski odziv

Monolitne cirkulacione pumpe često imaju ograničeniji frekventni odziv u odnosu na hibridne cirkulacione pumpe. Integrisani dizajn monolitnih cirkulacionih pumpi je optimizovan za određeni frekventni opseg tokom procesa proizvodnje. Jednom proizveden, može biti izazovno modificirati frekvencijski odziv monolitnog cirkulatora.

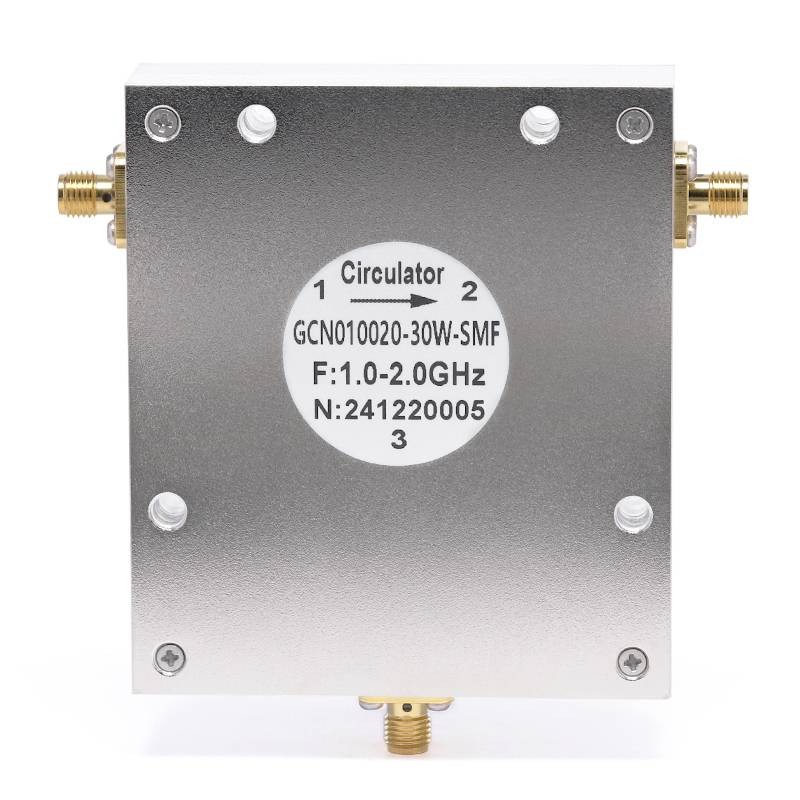

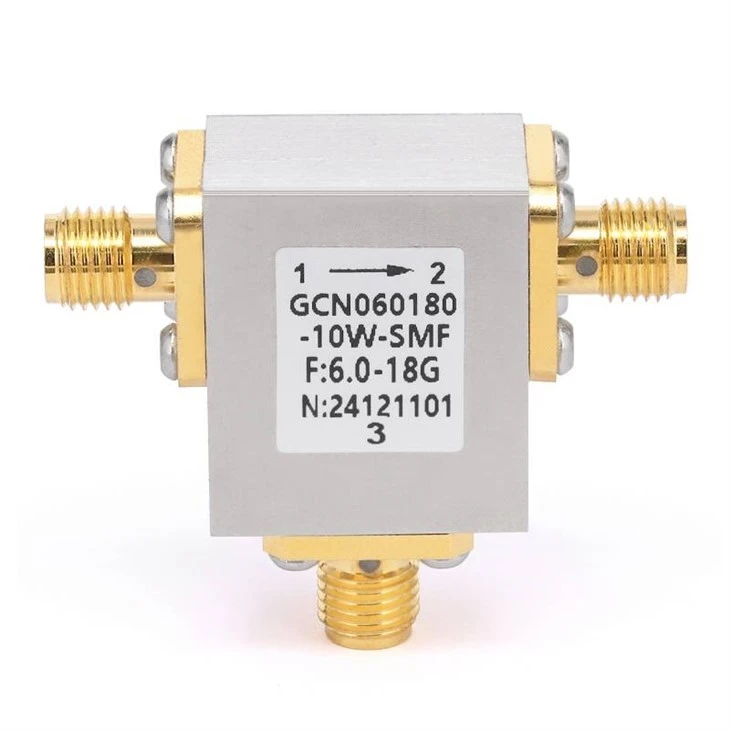

Hibridne cirkulacione pumpe, sa svojim modularnim dizajnom, nude veću fleksibilnost u frekvencijskom odzivu. Inženjeri mogu odabrati različite feritne materijale i konfiguracije kola kako bi postigli širi raspon frekvencija. Na primjer, ako aplikacija zahtijeva da cirkulator radi u širokom frekventnom opsegu, hibridni cirkulator može biti dizajniran da ispuni ovaj zahtjev. Nudimo razne cirkulacione pumpe sa različitim frekventnim opsezima, kao npr26.5GHz RF koaksijalni cirkulatori,40GHz RF koaksijalni cirkulatori, i18GHz RF koaksijalni cirkulatori.

3. Razmatranja troškova i proizvodnje

Troškovi

Monolitne cirkulacione pumpe su generalno skuplje za proizvodnju od hibridnih. Proces proizvodnje monolitnih cirkulatora uključuje napredne tehnike proizvodnje poluvodiča, kao što su fotolitografija i taloženje tankog filma. Ovi procesi zahtijevaju specijaliziranu opremu i okruženje čiste sobe, što povećava troškove proizvodnje.

Hibridne cirkulacione pumpe, koje se sastoje od diskretnih komponenti, mogu biti isplativije. Komponente se mogu nabaviti od različitih dobavljača, a proces montaže je relativno jednostavan. To čini hibridne cirkulacione pumpe atraktivnijom opcijom za aplikacije osjetljive na troškove.

Složenost proizvodnje

Proizvodnja monolitnih cirkulacionih pumpi je složen i visoko specijalizovan proces. Zahtijeva preciznu kontrolu parametara proizvodnje kako bi se osigurao dosljedan rad cirkulatora. Svako odstupanje u procesu proizvodnje može dovesti do značajnih varijacija u performansama monolitnih cirkulacionih pumpi.

Hibridne cirkulacione pumpe, iako zahtevaju pažljivu montažu, imaju relativno nižu složenost proizvodnje. Diskretne komponente se mogu lako testirati i zameniti ako je potrebno tokom procesa montaže. Ovo omogućava veću fleksibilnost u procesu proizvodnje i može smanjiti vrijeme proizvodnje.

4. Prijave

Monolitni RF cirkulatori

Monolitni RF cirkulatori se obično koriste u aplikacijama gdje su potrebne visoke performanse, kompaktna veličina i pouzdanost. U vojnim i svemirskim aplikacijama, kao što su radarski sistemi i komunikacijski sateliti, monolitni cirkulatori se preferiraju zbog svojih odličnih performansi i visoke pouzdanosti. Kompaktna veličina monolitnih cirkulacionih pumpi ih ​​takođe čini pogodnim za upotrebu u prenosivim komunikacionim uređajima i minijaturizovanim RF sistemima.

Hibridni RF cirkulatori

Hibridni RF cirkulatori nalaze široku primenu u komercijalnim komunikacionim sistemima, kao što su ćelijske bazne stanice i Wi-Fi ruteri. Isplativost i fleksibilnost dizajna čine ih popularnim izborom za ove aplikacije. Osim toga, u istraživačkim i razvojnim projektima gdje se zahtjevi za frekvencijom mogu promijeniti, hibridne cirkulacione pumpe se mogu lako modificirati kako bi zadovoljile nove zahtjeve.

Zaključak

Ukratko, monolitni i hibridni RF cirkulatori imaju jasne razlike u pogledu konstrukcijskog dizajna, karakteristika performansi, cijene i primjene. Monolitne cirkulacijske pumpe nude visoke performanse, kompaktnu veličinu i visoku pouzdanost, ali dolaze s većom cijenom i ograničenom fleksibilnošću frekvencije. Hibridni cirkulacioni agregati, s druge strane, pružaju veću fleksibilnost dizajna, isplativost i širi frekventni odziv na račun potencijalno nižih performansi i veće složenosti montaže.

Kao dobavljač RF cirkulacionih pumpi, razumemo različite potrebe naših kupaca. Bilo da vam je potrebna monolitna cirkulacijska pumpa visokih performansi za kritičnu primjenu ili isplativa hibridna cirkulacijska pumpa za komercijalni projekat, možemo vam ponuditi pravo rješenje. Ako ste zainteresovani za naše RF cirkulacione pumpe ili imate bilo kakve specifične zahteve za vaš projekat, slobodno nas kontaktirajte za detaljnu diskusiju i pregovore o nabavci.

Reference

• Požar, DM (2011). Mikrovalno inženjerstvo (4. izdanje). Wiley.
• Collin, RE (2001). Osnove mikrotalasnog inženjerstva (2. izdanje). Wiley.
• Bahl, IJ, & Bhartia, P. (1988). Dizajn mikrovalnog kruga u čvrstom stanju. Wiley.
