Koje su razlike između koaksijalnog i talasovodnog RF opterećenja?

Hej tamo! Kao dobavljač RF opterećenja, dobio sam gomilu pitanja o razlikama između koaksijalnih i talasovodnih RF opterećenja. Pa, mislio sam da ću uzeti trenutak da vam sve razbijem na način koji je lako razumjeti.

Prvo, hajde da razgovaramo o tome šta su RF opterećenja. Jednostavno rečeno, RF opterećenja su komponente koje se koriste u radio-frekventnim (RF) sistemima za apsorpciju RF energije. Dizajnirani su da oponašaju impedanciju sistema na koji su povezani, tako da mogu rasipati snagu bez izazivanja refleksije.

Koaksijalna RF opterećenja

Koaksijalna RF opterećenja su prilično uobičajena i postoje već duže vrijeme. Oni koriste koaksijalne kablove kao prenosni medij. Koaksijalni kablovi se sastoje od centralnog provodnika, izolacionog sloja, metalnog štita i spoljašnjeg omotača.

Jedna od velikih prednosti koaksijalnih RF opterećenja je njihova fleksibilnost. Mogu se lako saviti i usmjeriti oko drugih komponenti u sistemu. To ih čini odličnim za aplikacije gdje je prostor ograničen ili gdje trebate napraviti brze promjene u izgledu. Na primjer, u postavljanju ispitnog stola, možete lako premjestiti i premjestiti koaksijalna RF opterećenja po potrebi.

Još jedan plus je njihov širok raspon frekvencija. Koaksijalna RF opterećenja mogu raditi na širokom spektru frekvencija, od nekoliko megaherca do nekoliko gigaherca. Ova svestranost ih čini pogodnim za razne aplikacije, uključujući telekomunikacije, radarske sisteme i bežične mreže.

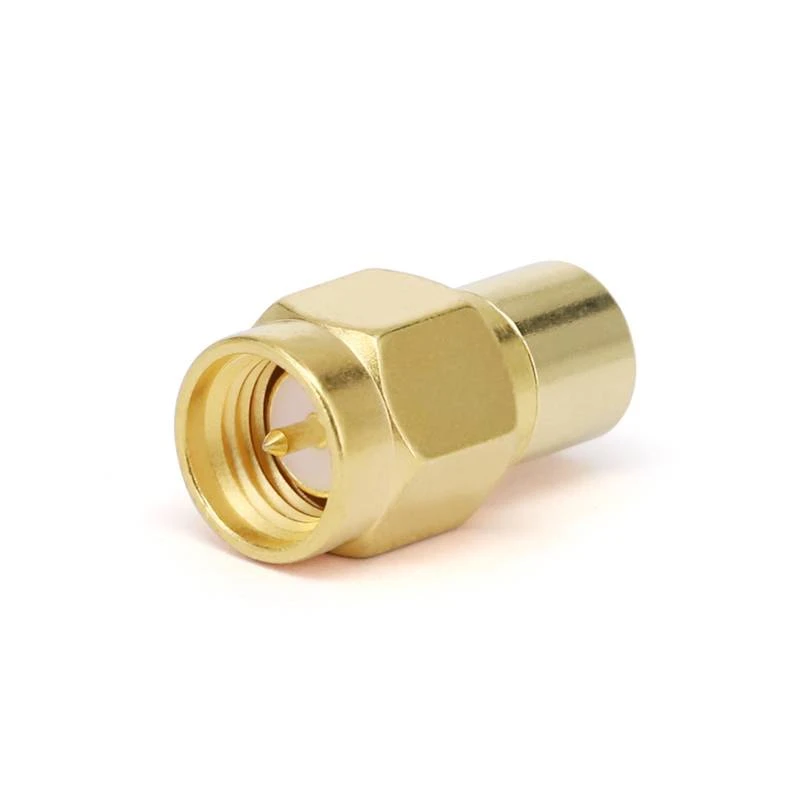

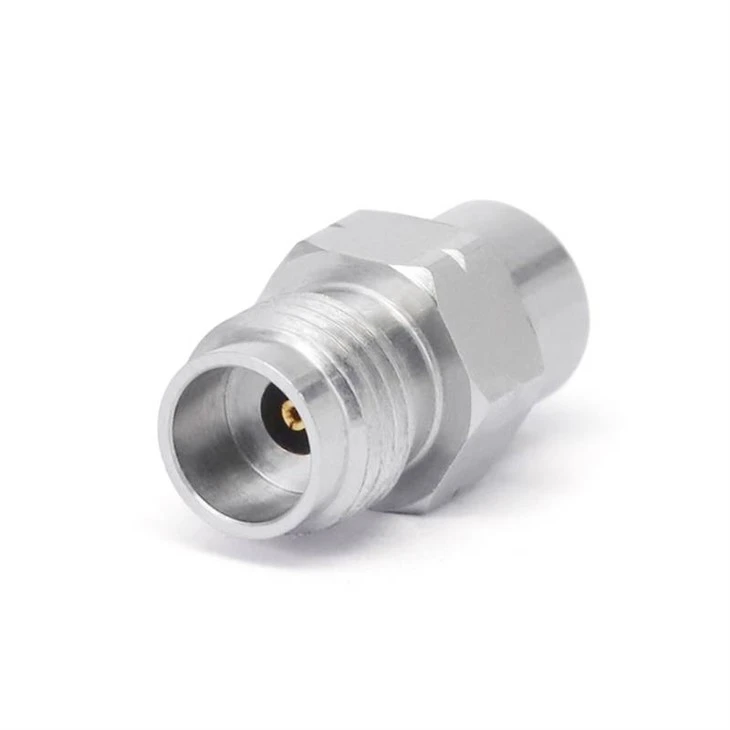

Kada su u pitanju tipovi, postoje različite opcije konektora za koaksijalna RF opterećenja. Neki popularni uključuju konektore od 2,92 mm, 2,4 mm i SMA. The2,92 mm RF opterećenjapoznati su po svojim visokofrekventnim performansama, sposobne da rade na frekvencijama do 40 GHz. The2,4 mm RF opterećenjamože ići čak i više, s frekvencijskim rasponom koji može doseći i do 50 GHz. I theSMA RF opterećenjase češće koriste u aplikacijama niže frekvencije, obično do 18 GHz.

Međutim, koaksijalna RF opterećenja također imaju neka ograničenja. Imaju relativno manji kapacitet upravljanja snagom u poređenju sa talasovodnim RF opterećenjima. To znači da ako trebate raspršiti veliku količinu RF snage, koaksijalna RF opterećenja možda neće biti najbolji izbor. Takođe, kako se frekvencija povećava, gubici u koaksijalnim kablovima mogu postati značajniji, što može uticati na ukupne performanse opterećenja.

Waveguide RF Opterećenja

Talasna RF opterećenja, s druge strane, koriste talasovode kao prenosni medij. Valovodi su šuplje metalne cijevi koje vode elektromagnetne valove. Obično su napravljeni od materijala poput mesinga, bakra ili aluminijuma.

Jedna od glavnih prednosti talasovodnih RF opterećenja je njihov veliki kapacitet rukovanja. Talasnovodi mogu podnijeti mnogo veće količine RF snage u poređenju sa koaksijalnim kablovima. To ih čini idealnim za aplikacije velike snage, kao što su radarski sistemi velike snage i akceleratori čestica.

Talasna RF opterećenja također imaju niže gubitke na visokim frekvencijama. Pošto su elektromagnetski talasi ograničeni unutar šupljeg talasovoda, manji je gubitak zračenja i manja interakcija sa okolnim okruženjem. Ovo rezultira boljim performansama na visokim frekvencijama u poređenju sa koaksijalnim RF opterećenjima.

Ali talasovodna RF opterećenja nisu bez svojih nedostataka. Oni su manje fleksibilni od koaksijalnih RF opterećenja. Valovodi su krute strukture i teško ih je saviti ili usmjeriti oko drugih komponenti. Ovo može učiniti instalaciju i integraciju talasovodnih RF opterećenja još izazovnijim, posebno u uskim prostorima.

Još jedno ograničenje je njihov uski raspon frekvencija. Valovodi su dizajnirani da rade unutar određenog frekventnog opsega, a izvan ovog opsega, njihove performanse mogu značajno degradirati. To znači da morate pažljivo odabrati odgovarajuću veličinu i tip valovoda za vaše specifične frekvencijske zahtjeve.

Tabela poređenja

Hajde da sumiramo razlike između koaksijalnog i talasovodnog RF opterećenja u tabeli:

Prijave

Izbor između koaksijalnog i talasovodnog RF opterećenja u velikoj meri zavisi od specifične primene. Za aplikacije u kojima su fleksibilnost i širok raspon frekvencija važni, kao što su laboratorijska ispitivanja i mali bežični sistemi, koaksijalna RF opterećenja su često poželjan izbor.

S druge strane, za aplikacije velike snage i visoke frekvencije, kao u velikim radarskim sistemima i satelitskim komunikacijama, prikladnija su talasnovodna RF opterećenja.

Koji biste trebali odabrati?

Kada odlučujete koji tip RF opterećenja ćete koristiti, morate uzeti u obzir svoje specifične zahtjeve. Razmislite o količini energije koju trebate raspršiti, frekvencijskom opsegu vašeg sistema, dostupnom prostoru i vašem budžetu.

Ako radite na projektu s ograničenim zahtjevima za napajanjem i potrebom za fleksibilnošću, koaksijalna RF opterećenja su odlična opcija. Možete birati između različitih tipova konektora i frekvencijskih raspona kako biste zadovoljili svoje potrebe. Pogledajte naše2,92 mm RF opterećenja,2,4 mm RF opterećenja, iSMA RF opterećenjaza različite frekventne opcije.

Ako se bavite aplikacijama velike snage i visoke frekvencije, talasovodna RF opterećenja bi mogla biti pravi način. Ali budite spremni na izazove instalacije i potrebu da pažljivo odaberete pravu veličinu valovoda.

Kontaktirajte nas za vaše potrebe RF opterećenja

Razumijemo da odabir pravog RF opterećenja može biti nezgodna odluka. Zato je naš tim stručnjaka tu da pomogne. Bilo da još uvijek niste sigurni koja je vrsta RF opterećenja najbolja za vaš projekt ili imate specifična tehnička pitanja, ostaje nam samo jedna poruka. Možemo vam pružiti detaljne informacije o proizvodu, tehničku podršku, pa čak i prilagođena rješenja ako je potrebno. Dakle, ne oklijevajte da nam se obratite za sve vaše potrebe nabavke RF opterećenja. Hajde da radimo zajedno da pronađemo savršeno rešenje za RF opterećenje za vašu aplikaciju.

Reference

• "Microwave Engineering" Davida M. Pozara
• "Dizajn RF i mikrotalasnih kola za bežične aplikacije" od Chrisa Bowicka
