Kako smanjiti gubitak pri umetanju VNA test kablova?

U području RF i mikrovalnog testiranja, vektorski mrežni analizatori (VNA) igraju ključnu ulogu. VNA test kablovi su bitne komponente u ovim postavkama za testiranje, jer povezuju VNA sa uređajem pod testom (DUT). Međutim, jedan uobičajeni izazov sa kojim se suočavaju inženjeri i tehničari je gubitak pri umetanju ovih kablova. Gubitak umetanja može značajno uticati na tačnost rezultata testa, što dovodi do netačnih merenja i potencijalno pogrešnih zaključaka. Kao dobavljač VNA kablova za testiranje, razumijemo važnost minimiziranja gubitka umetanja i na ovom blogu ćemo istražiti nekoliko efikasnih strategija za postizanje ovog cilja.

Razumijevanje gubitka umetanja

Prije nego što uđemo u metode smanjenja gubitka umetanja, ključno je razumjeti što je to. Gubitak umetanja je smanjenje snage signala do kojeg dolazi kada se uređaj, kao što je kabel, umetne u dalekovod. U kontekstu VNA test kablova, to je prvenstveno uzrokovano dva faktora: gubitkom provodnika i dielektričnim gubitkom.

Gubitak provodnika nastaje zbog otpora provodnika kabla. Kako signal putuje kroz provodnike, dio električne energije se pretvara u toplinu, što rezultira gubitkom snage signala. Dielektrični gubici, s druge strane, nastaju zbog električnih svojstava izolacijskog materijala kabela. Kada se na dielektrik primeni naizmenično električno polje, deo energije se rasipa kao toplota, što dovodi do daljeg gubitka signala.

Odabir pravog kabla

Jedan od najosnovnijih koraka u smanjenju gubitka umetanja je odabir pravog kabela za primjenu. Različiti tipovi kablova imaju različite karakteristike, a odabir odgovarajućeg može napraviti značajnu razliku u performansama gubitka pri umetanju.

• Vrsta kabla: Koaksijalni kablovi su najčešće korišćeni tip VNA test kablova. Dolaze u različitim oblicima, kao što su polukruti, fleksibilni i polu-fleksibilni. Polukruti kablovi generalno imaju manje gubitke pri umetanju u poređenju sa fleksibilnim kablovima jer imaju stabilniju fizičku strukturu, što smanjuje curenje i slabljenje signala. Međutim, oni su manje fleksibilni i teže se instaliraju. Fleksibilni kablovi, s druge strane, lakši su za rukovanje, ali mogu imati nešto veće gubitke pri umetanju. Kada aplikacija zahtijeva visoku fleksibilnost, polufleksibilni kablovi mogu biti dobar kompromis, nudeći ravnotežu između fleksibilnosti i niskog gubitka pri umetanju.
• Veličina kabla: Veličina kabla takođe utiče na gubitak umetanja. Kablovi većeg promjera obično imaju manje gubitke u umetanju jer imaju manji otpor u provodnicima i manji dielektrični gubitak. Na primjer, koaksijalni kabel od 7/8 inča općenito će imati manje gubitke pri umetanju od kabla od 1/2 inča na istoj frekvenciji. Međutim, veći kablovi su također teži i skuplji, tako da je potrebno pronaći ravnotežu između performansi i praktičnosti.
• Cable Material: Materijali korišteni u konstrukciji kabela mogu imati značajan utjecaj na gubitke u umetanju. Visokokvalitetni provodnici, kao što je bakar ili posrebreni bakar, imaju manji otpor i samim tim manji gubitak provodnika. Slično, korištenje dielektričnog materijala s malim gubicima, kao što je PTFE (politetrafluoroetilen), može smanjiti dielektrične gubitke. Prilikom odabira kabela važno je uzeti u obzir kvalitetu materijala koji se koristi u njegovoj konstrukciji. Možete pronaći širok asortiman visokokvalitetnihVNA test kablovina našoj web stranici, koji su dizajnirani od najboljih materijala kako bi se smanjio gubitak umetanja.

Pravilna instalacija kabla

Čak i ako odaberete pravi kabel, nepravilna instalacija i dalje može dovesti do povećanog gubitka pri umetanju. Evo nekoliko ključnih tačaka koje treba imati na umu prilikom instalacije kablova:

• Izbjegavajte oštre krivine: Previše oštro savijanje kabela može uzrokovati deformaciju unutrašnje strukture kabela, što dovodi do povećanog gubitka signala. Minimalni radijus savijanja kabla određuje proizvođač i važno je da se pridržavate ove specifikacije tokom instalacije. Na primjer, ako je minimalni polumjer savijanja kabla određen kao 10 puta veći od prečnika kabla, kabl ne bi trebalo da bude savijen radijusom manjim od ove vrednosti.
• Sigurne veze: Labavi ili loše povezani kablovski konektori mogu dovesti do dodatnog gubitka pri umetanju. Važno je osigurati da su konektori pravilno zategnuti i da na površinama konektora nema prljavštine ili krhotina. Prije povezivanja, očistite igle i utičnice konektora odgovarajućim sredstvom za čišćenje kako biste uklonili sve onečišćenja.
• Smanjite dužinu kabla: Što je kabel duži, to je veći gubitak umetanja. Stoga je preporučljivo koristiti najkraći mogući kabel za aplikaciju. Međutim, uvjerite se da je kabel dovoljno dugačak da dođe do DUT-a, a da se ne rasteže ili savija pretjerano.

Održavanje kablova

Redovno održavanje kablova je od suštinske važnosti da bi se gubici pri umetanju sveli na minimum. S vremenom se kablovi mogu oštetiti zbog faktora okoline, mehaničkog naprezanja ili normalnog habanja. Evo nekoliko savjeta za održavanje:

• Redovno pregledajte: Periodično pregledavajte kablove da li ima znakova oštećenja, kao što su posjekotine, ogrebotine ili savijanja. Ako se pronađe bilo kakvo oštećenje, kabel treba odmah zamijeniti kako bi se spriječilo daljnje pogoršanje performansi.
• Store Properly: Kada se ne koriste, kablove treba pravilno skladištiti kako bi se spriječilo oštećenje. Uredno namotajte kablove i čuvajte ih u suvom, čistom okruženju. Izbjegavajte pohranjivanje kabela u područjima gdje mogu biti izloženi ekstremnim temperaturama, vlazi ili hemikalijama.

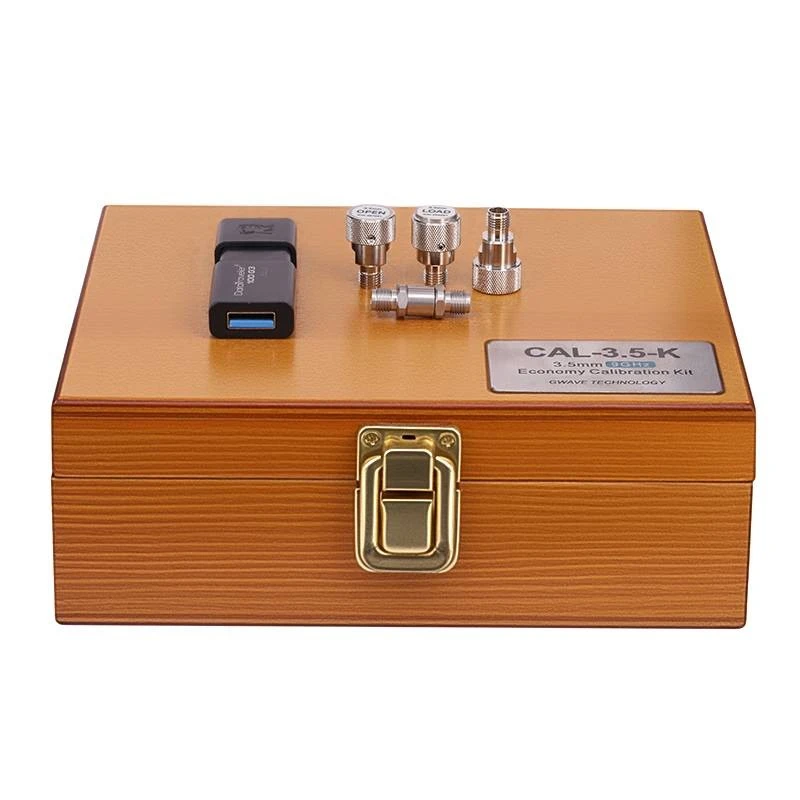

• Redovno kalibrirajte: Kalibracija je važan dio održavanja kabela. Koristeći aKompleti za kalibracijumože pomoći da se kompenziraju bilo kakve promjene u karakteristikama kabela tokom vremena. Redovna kalibracija osigurava da su rezultati ispitivanja tačni i da je gubitak umetanja u prihvatljivim granicama.

Temperatura i okolišna razmatranja

Temperatura i uslovi okoline takođe mogu uticati na gubitak pri umetanju VNA test kablova.

• Temperatura: Kako temperatura raste, otpor provodnika kabela se također povećava, što dovodi do većeg gubitka provodnika, a time i do većeg gubitka umetanja. U okruženjima sa visokim temperaturama, važno je koristiti kablove koji su dizajnirani da izdrže ove uslove. Neki kablovi su posebno konstruisani da imaju niske temperaturne koeficijente otpora, što znači da se njihov umetni gubitak manje menja sa temperaturnim varijacijama.
• Vlažnost i vlaga: Vlaga može prodrijeti kroz izolaciju kabela i uzrokovati kvar dielektrika, što dovodi do povećanog gubitka pri umetanju. U vlažnim sredinama, važno je koristiti kablove sa odgovarajućom izolacijom otpornom na vlagu. Osim toga, uvjerite se da su konektori kabela pravilno zapečaćeni kako biste spriječili ulazak vlage.

Korištenje pojačala i ekvilajzera

U nekim slučajevima, uprkos poduzimanju svih gore navedenih mjera, gubitak umetanja može i dalje biti prevelik za aplikaciju. U takvim situacijama, korištenje pojačala ili ekvilajzera može biti održivo rješenje.

• Pojačala: Pojačala se mogu koristiti za povećanje jačine signala i kompenzaciju gubitka pri umetanju. Međutim, važno je odabrati pojačalo s odgovarajućim pojačanjem i propusnim opsegom za aplikaciju. Osim toga, pojačala mogu unijeti šum, tako da je potrebno uzeti u obzir cifru buke pojačala prilikom odabira.
• Equalizers: Ekvilajzeri su uređaji koji se mogu koristiti za ispravljanje gubitka kabla koji zavisi od frekvencije. Oni rade tako što povećavaju frekvencije koje imaju veći gubitak umetanja, čime se izravnava frekvencijski odziv kabla. Ekvilajzeri mogu biti posebno korisni u aplikacijama gdje je potrebno testirati širok raspon frekvencija.

Zaključak

Smanjenje gubitka pri umetanju VNA test kablova je ključno za precizno RF i mikrotalasno testiranje. Odabirom pravog kabla, pravilnom instalacijom, redovnim održavanjem i uzimanjem u obzir faktora okoline, možete značajno smanjiti gubitak umetanja. U nekim slučajevima može biti potrebno i korištenje pojačala ili ekvilajzera. Kao dobavljač VNA testnih kablova, posvećeni smo pružanju visokokvalitetnih kablova i rešenja koja će vam pomoći da postignete najbolje rezultate ispitivanja. Ako imate bilo kakvih pitanja ili vam je potrebna pomoć u odabiru pravih kablova za vašu aplikaciju, slobodno nas kontaktirajte radi nabavke i daljnjih razgovora.

Reference

• "RF i mikrotalasno inženjerstvo" od Pozar, David M.
• "Priručnik za koaksijalni kabel" od Whitea, JF
