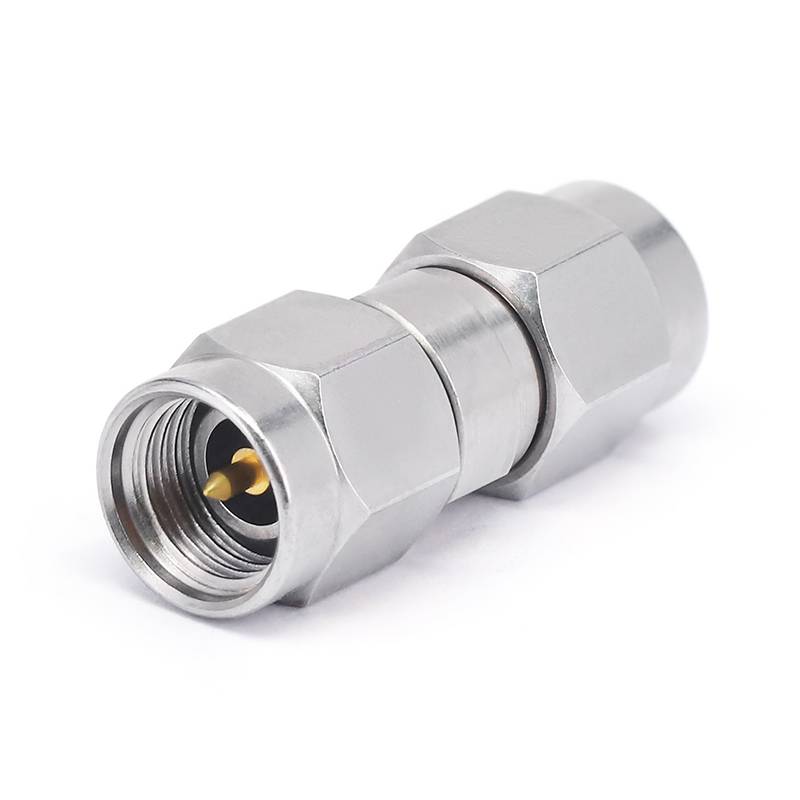

3,5 mm adapter
3,5 mm RF adapter uglavnom karakteriše kompaktna struktura. Vanjski promjer konektora obično je oko 3,5 mm, koji je dizajniran tako da bude mali i lagan, što ga čini pogodnim za upotrebu u aplikacijama u kojima je prostor ograničen. Na primjer, u nekim minijaturnim komunikacijskim uređajima ili sklopovima kruga visokog gustoće ploče, 3,5 mm priključak može se lako integrirati bez zaustavljanja previše prostora.
Opis
Uvod proizvoda
3,5 mm RF adapter uglavnom karakteriše kompaktna struktura. Vanjski promjer konektora obično je oko 3,5 mm, koji je dizajniran tako da bude mali i lagan, što ga čini pogodnim za upotrebu u aplikacijama u kojima je prostor ograničen. Na primjer, u nekim minijaturnim komunikacijskim uređajima ili sklopovima kruga visokog gustoće ploče, 3,5 mm priključak može se lako integrirati bez zaustavljanja previše prostora.
Pored toga, postoje i različiti oblici lučkih sučelja, poput ravnih konektora i konektora za desni ugao. Konektori s pravom uglom su prikladniji za situacije u kojima je prostor ograničen, a veza treba napraviti pod pravim uglom. Na primjer, u složenom rasporedu ploče, konektori za spavanje prostora može se koristiti za uštedu prostora za spajanje i uspostaviti vezu fleksibilniji
Tehnički podaci o proizvodu
3,5 mm RF uređaji za adapter uglavnom imaju nizak VSWR. Nizak VSWR može učinkovito smanjiti odraz signala i poboljšati efikasnost mjenjača signala. U praktičnim primjenama može se postići vrijednost VSWR-a manja od 1,15, što pomaže da se signal nesmetano prenosi između različitih komponenti bez uzrokovanja prekomjernog refleksije i smetnje.
OBAVEZA FAQ
Podaci o specifikaciji proizvoda
|
Konfiguracija |
|
|
Priključak 1 Tip |
3,5 mm |
|
Priključak 1 impedancija |
50 ohma |
|
Priključak 1 polaritet |
Standard |
|
Konektor 2 Vrsta |
2.4mm / 2,92mm / 3,5 mm / n |
|
Priključak 2 impedancija |
50 ohma |
|
Priključak 2 polaritet |
Standard |
|
Metoda montiranja konektora |
Nijedan |
|
Adapterski stil karoserije |
Ravna prirubnica |
|
Informacije o materijalima |
|
|
CENTAR KONTAKT |
Zlato pozlaćeno |
|
Vanjski kontakt |
Nehrđajući čelik |
|
Tijelo |
Nehrđajući čelik |
|
Dielektrični |
Pei |
|
Podaci o okolišu |
|
|
Temperaturni raspon |
-55 stepen do +165 stepen |
|
2011/65 / EU (RoHS) |
U skladu |
Vrsta proizvoda
|
3,5 mm RF adapter |
|||||
|
SKU |
Crtanje |
Učestalost |
VSWR |
Opis Vrsta |
|
|
Fr 1-3 5- JJS |
|
|
DC -33 GHz |
1.15 |
3,5 mm muško do 3,5 mm muško |
|
Fr 1-3 5- KKS |
|
|
DC -33 GHz |
1.15 |
3,5 mm žensko do 3,5 mm žene |
|
Fr 1-3 5- JKS |
|
|
DC -33 GHz |
1.15 |
3,5 mm muško do 3,5 mm žene |
|
3,5 mm do 2,4 mm RF adapter |
|||||
|
SKU |
Crtanje |
Učestalost |
VSWR |
Opis Vrsta |
|
|
Fr 1-3 5/2. 4- JJS |
|
|
DC -26 5GHz |
1.15 |
3,5 mm muško do 2,4 mm muško |
|
Fr 1-3 5/2. 4- KKS |
|
|
DC -26 5GHz |
1.15 |
3,5 mm žensko do 2,4 mm žene |
|
Fr 1-3 5/2. 4- JKS |
|
|
DC -26 5GHz |
1.15 |
3,5 mm muško do 2,4 mm |
|
Fr 1-3 5/2. {3}} KJS |
|
|
DC -26 5GHz |
1.15 |
3,5 mm žensko do 2,4 mm muško |
|
3,5 mm do 2,92 mmRF adapter |
|||||
|
SKU |
Crtanje |
Učestalost |
VSWR |
Opis Vrsta |
|
|
Fr 1-3 5/2. 92- JJS |
|
|
DC -26 5GHz |
1.15 |
3,5 mm muško do 2,92 mm muško |
|

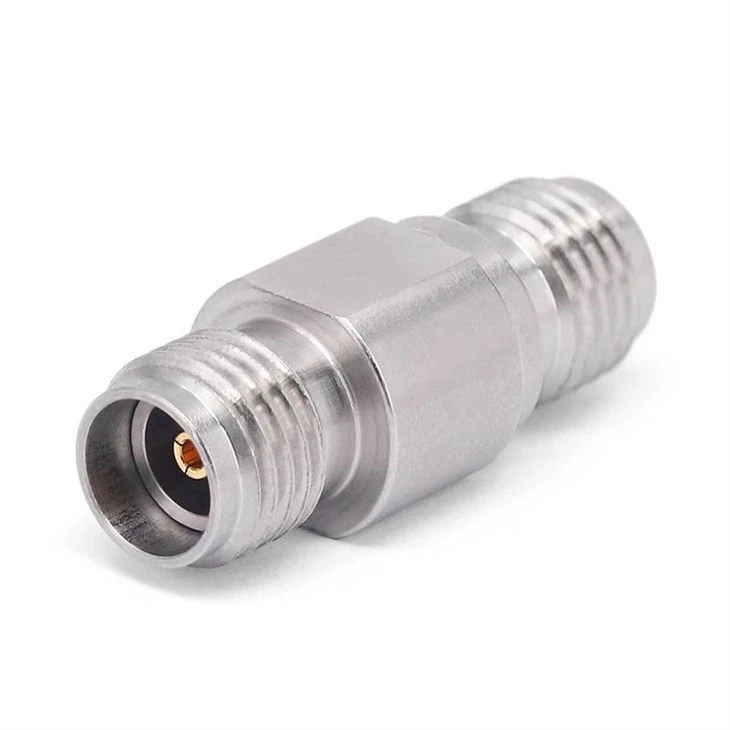

Fr 1-3 5/2. 92- KKS |
|
|
DC -26 5GHz |
1.15 |
3,5 mm žensko do 2,92 mm žene |
|

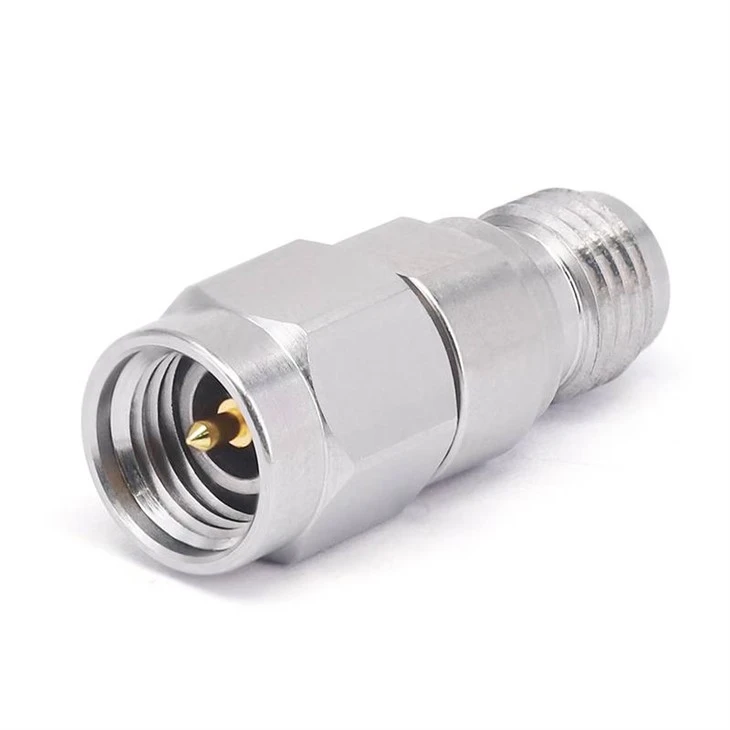

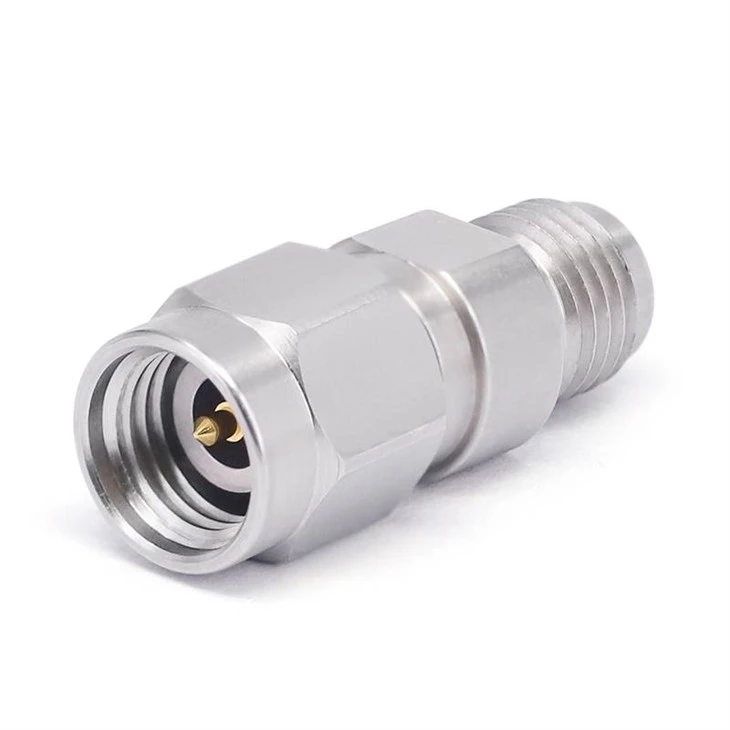

Fr 1-3 5/2. 92- JKS |
|
|
DC -26 5GHz |
1.15 |
3,5 mm muško do 2,92 mm |
|
Fr 1-3 5/2. {3}} KJS |
|
|
DC -26 5GHz |
1.15 |
3,5 mm žena do 2,92 mm muško |
|
3,5 mm do n RF adaptera |
|||||
|
SKU |
Crtanje |
Učestalost |
VSWR |
Opis Vrsta |
|
|
Fr 1- n / 3. 5- JJS |
|
|
DC -18 GHz |
1.15 |
N muško do 3,5 mm muško |
|
Fr 1- n / 3. 5- KKS |
|
|
DC -18 GHz |
1.15 |
N Žensko do 3,5 mm |
|
Fr 1- n / 3. 5- JKS |
|
|
DC -18 GHz |
1.15 |
N muško do 3,5 mm žene |
|
Fr 1- n / 3. 5- KJS |
|
|
DC -18 GHz |
1.15 |
N Ženska do 3,5 mm muško |
