Kako odabrati pojačalo niske buke (LNA)



Odabir pojačala sa niskim bukom (LNA) je kritični korak u dizajnu radio frekvencija (RF) / mikrovalnih sustava, kao što su komunikacijski prijemnici, radari, satelitski linkovi ili iot senzori. Ovi sustavi trebaju pojačati slabe signale tokom minimiziranja buke. Osnovni cilj je umanjiti ravnotežu između ključnih pokazatelja performansi i specifičnih zahtjeva sistema. Ispod je korak po korak vodič za odabir LNA, pokrivajući ključne parametre, razmatranja aplikacija i praktičnih operativnih koraka.

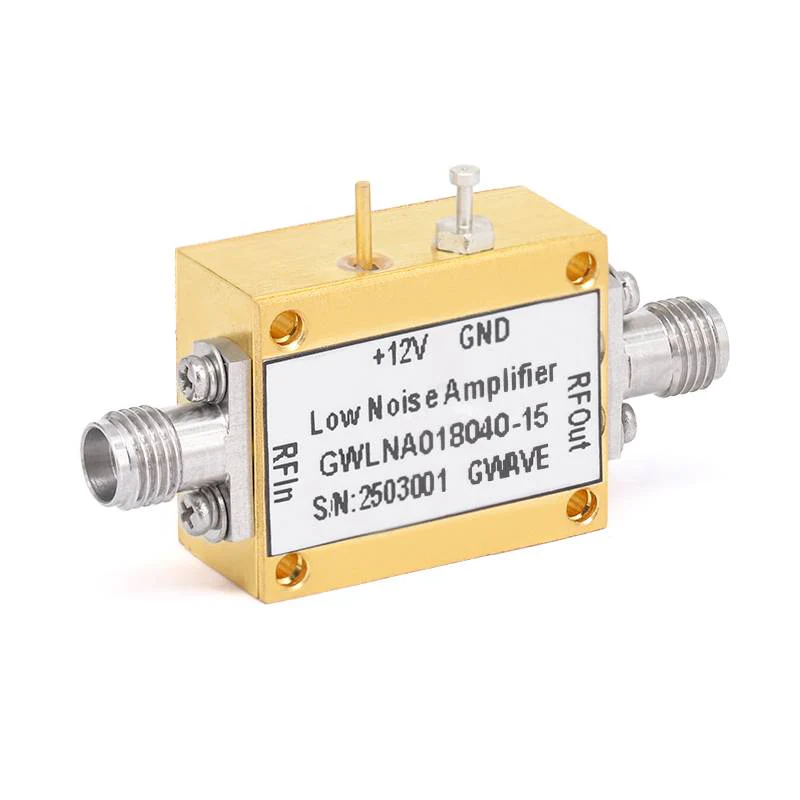

1. Osnovna principa LNA

LNA je prva aktivna komponenta u lancu prijemnika, odgovorna za pojačavanje slabih ulaznih signala (poput onih iz antene), a uvodeći najmanje buke. Njegovi performanse direktno utječe na ukupnu osjetljivost sistema. Odabir neprikladnog LNA može smanjiti omjer signala do buke (SNR) i ograničiti sposobnost prijemnika da otkrije male signale.



2. Ključni indikatori parametara

a) Slika buke (NF): Mjere u kojoj mjeri u kojoj LNA uvodi buku u signal, a jedinica je oddibela (DB). Formula izračuna je omjer omjera ulaznog signala do buke do omjera izlaznog signala do buke. To je najkritičniji parametar LNA. Uvedena je niža šumska figura znači manje buke, što je ključno za prijemnik sa visokim osjetljivostima (kao što su satelitska komunikacija i radio astronomska oprema).



b) Dobijati: Definicija: omjer izlazne snage za unos snage, u dB. Pojačava slabe signale na razinu upotreblju naknadnim fazama (kao što su mikseri i ADC). Dovoljan dobitak osigurava da je jačina signala dovoljna za prevladavanje buke nizvodnih komponenti. Međutim, pretjerano visok dobitak može uzrokovati zasićenje naknadnih faza.



c) Raspon frekvencije: Interval frekvencije unutar kojeg LNA radi unutar određenih performansi (brzina buke, dobitak, linearnosti). LNA mora pokriti operacijsku frekvencijsku pojasu sistema.



d) Linearnost: Mjeri mogućnost otpornosti na izobličenje intermodulacije (IMD) uzrokovane snažnim smetnjim signalima. Što je viši IP3 (u DBM-u), to je bolja linearnost.



1DB kompresijska tačka (P1DB): ulazna snaga kada LNA dobije padne za 1 dB, odražavajući mogućnost LNA da obradi velike signale bez izobličenja. Ključno je u okruženjima s jakim smetnji (kao što su urbani RF okruženja). Loša linearnost može dovesti do izobličenja intermodulacije, koje maskira slabe ciljne signale.



e) Potrošnja energije: DC Potrebna za LNA za rad (u MW ili W), obično izražena prema naponu napajanja (VCC) i struja (ICC). Ključno je za uređaje koji se napajaju baterije (kao što su IOT senzori i nosivi uređaji). Mora se pogoditi ravnoteža između zahtjeva za performanse i potrošnju energije kako bi se izbjeglo preveliko ili premalo.



3. Uobičajene greške koje treba izbjegavati prilikom odabira LNA

Zanemarivanje impedance: Loše podudaranje može nadoknaditi prednosti niske buke - provjerite je li LNA dizajnirana za 50 ω ili dodajte vanjsku podudarnu mrežu.

Zanemarivanje linearnosti u jakim interferencijskim okruženjima: LNA sa niskom bukom, ali loš IP3 neće uspjeti pod jakim smetnji.

Prioritetni dobitak nad bukom: Visoki dobitak, ako se ne podudara sa malom bukom, pojačat će buku koju je uvedena sama LNA, što je gubitak snage.



Procjenom ovih parametara u cijelom sustavu i uskladiti ih sa sistemskim zahtjevima, možete odabrati LNA koja je optimalna u pogledu osjetljivosti, pouzdanosti i troškova.
