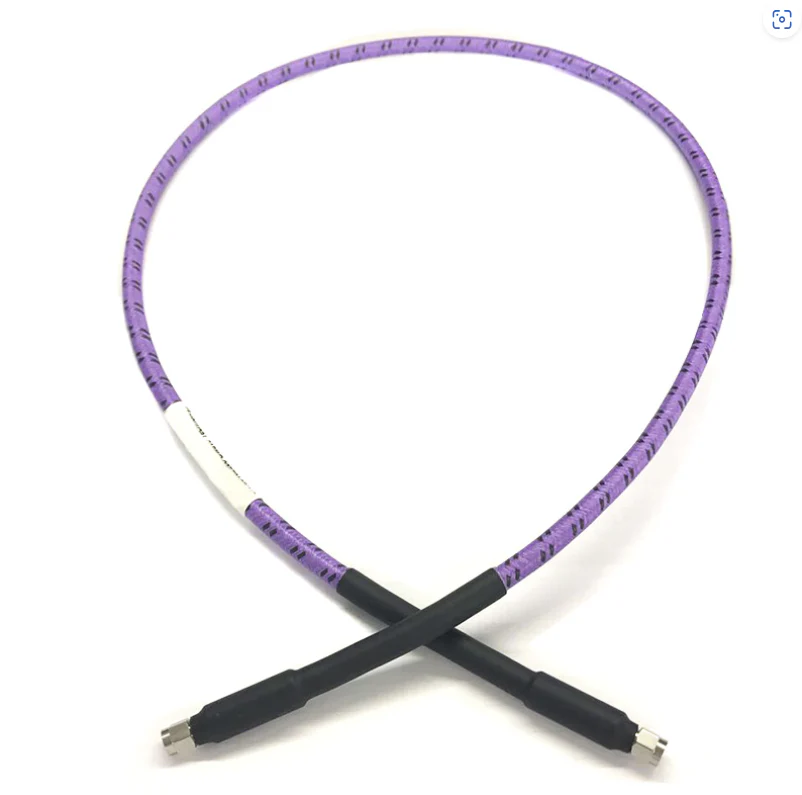

Kako odabrati RF montažu kabela



Odabir desne montaže kabela RF-a ključan je za osiguranje pouzdanog prijenosa signala u poljima kao što su telekomunikacijske, radar, test i mjerenje, aerospace i industrijski sustavi . Zahtevi za zaštitu okoliša i posebne zahtjeve za primjenu.



1. Razjasniti zahteve i scenarije aplikacije

Test i mjerenje: Česte savijanje, opetovane veze i potrebe visoke preciznosti (e {. g ., laboratorijska oprema, osciloskopi) .

Fiksna instalacija: Dugoročna stabilnost i nisko održavanje .

Oštre okruženja: Izloženost ekstremnim temperaturama, vlažnosti, vibracijama ili hemikalijama (E {. g ., vanjskim kulama, vazduhoplovstvom, industrijske mašine).

Sistemi visokog mobilnosti: Fleksibilnost i izdržljivost u pokretnim državama (e . g ., dronovi, roboti, prenosivi uređaji).



2. Procijenite ključne parametre električnih performansi

Raspon frekvencije .

RF kablovi imaju maksimalnu radnu frekvenciju, izvan kojeg se gubitka signala (prigušivanje) oštro povećava . Provjerite da li nazivna frekvencija kabela pokriva radni raspon vašeg sistema:

Niska frekvencija (manja ili jednaka 6 GHz): RG 58, RG316 (uobičajeno u potrošačkoj elektronici) .

Srednja frekvencija (6-26 GHz): .086, .141 polu-fleksibilni i polu-kruti kablovi .

Visoka frekvencija (26-40 GHz): ultra niskim amplitudom gubitka i faza-stabilni koaksijalni kablovi (E {{. g ., za satelitsku komunikaciju, radaru) .

Ultra-visoka frekvencija (40-110 GHz): ultra-niski amplitud gubitaka i fazni koaksijalni kablovi (milimetar-talasni sustavi) .

b . Prigušenje (gubitak signala)

Prigušenje (db / ft) mjeri gubitak signala preko udaljenosti i povećava se s frekvencijom . za prijenos na duže staze, prioritetju kablove sa niskim prigušivanjem .

c . impedance podudaranje

Neuslojnost impedancije uzrokuje refleksiranje signala, smanjenje efikasnosti i stvaranje smetnji {. Uskladite impedanciju kabla u vaš sistem:

Većina RF sistema (E . g ., vojna, telekomunikacija, testna oprema): 50ω .

Video / kablovski TV sustavi: 75ω.

Izbjegavajte miješanje impedancije (e . g ., kabel od 50ω sa 75ω konektorima) .

D . Kapacitet za rukovanje napajanjem

Kabl mora izdržati snagu sustava (prosječno i vrhunsko napajanje) kako bi se izbjeglo pregrijavanje ili kvar . ključni faktori:

Prosječna snaga: kontinuirana snaga (e . g ., 100W u baznim stanicama).

Vršna snaga: Snaga kratkih pulsa (E . g ., razina kilovata u radar) .

Derate u visokoj temperaturnom okruženju (E . g ., 20% smanjenja u 60 stepeni) .

E . Fazna stabilnost

U faznim sistemima osjetljivim, poput onih s diferencijalnim signalima, minimiziraju fazni drift uzrokovani promjenama temperature ili savijanje . Odaberite kablove sa stabilnom amplitudom i karakteristikama faze.



3. Procijenite mehaničke karakteristike

Fleksibilnost .

Velika fleksibilnost: Koristite fleksibilne kablove za scenarije koje zahtijevaju česte savijanje (E . g ., testni vodi) .

Niska fleksibilnost: za fiksne instalacije Potrebna stabilnost, koristite polu-kruti (čvrsti bakreni vanjski provodnik) ili polu-fleksibilne kablove .

b . izdržljivost

Radijus savijanja: Osigurajte da kabl može izdržati minimalni polumjer savijanja bez degradacije performansi .

Otpornost na habanje: Koristite kablove s robusnim omotačima (E . g ., najlonske pletenice od nehrđajućeg čelika u oštrim industrijskim okruženjima .



4. Razmislite o otpornosti na životnu sredinu

Kabl mora pravilno funkcionirati pod svojim radnim uvjetima:

Raspon temperature: Industrijski razred (-40 stepen do 125 stepeni), vazduhoplovstvo (-55 stepen do 165 stepeni) ili ekstremna okruženja . visoke temperaturne superprovodnike (e -65 diplomu do 200 stepeni) .

Otpornost na vlagu / IP Ocjena: Vanjska upotreba zahtijeva vodootporni kablove / konektori (E . g ., IP67 / IP68 N-Type konektori sa O-prstenima) .

Kemijska otpornost / UV otpornost: za scenarije izložene ulju, gorivu ili suncu (E {. g ., etilen-tetrafluoroetilenski kopolimeri za hemijsku otpornost; UV-stabilizirani PVC za vanjsku upotrebu) .

Otpornost na vibraciju: Vojne / zrakoplovne aplikacije zahtijevaju kablove s robusnim olakšicama i olakšanjem naprezanja (E {. g ., sastanku mil-dtl -17 standardima) .



5. Odaberite kompatibilne konektore

Konektori moraju odgovarati sučelju kablova i opreme, sa niskim gubitkom umetanja i pouzdanom priključku:

Uobičajene vrste: SMA (do 18 GHz), N-Type (do 18 GHz, visoka snaga), TNC (otporna na vibraciju), BNC (niska frekvencija, brza veza), 2 . 92mm (do 40 GHz), 1,85 mm), 1,85 mm), 1,85 mm).

Značajke: Odaberite konektore za prešanje, lemljenje ili kompresiju na osnovu instalacijskih potreba . u oštrim okruženjima, odaberite konektore od nehrđajućeg čelika preko mesingana .

Pol i polaritet: Osigurajte da se muški / ženski krajevi odgovaraju opremi (e . g ., muško do n-tipa žena) .



6. Bilans troškova i pouzdanost

Kablovi za visoke performanse (E . g ., srebrni vodiči, pjenasti PTFE / nisko denzitet PTFE) su skuplji, ali imaju niži gubitak i duži vijek trajanja (pogodan za kritične sisteme).

Ekonomične opcije (e . g . obloženi čelik, konzerviran bakreni pletenice, PVC omotači) pogodni su za nisku frekvenciju, nekritičnu upotrebu (E . g ., potrošačka elektronika) .

Za sigurnosne kritične aplikacije (E . g ., medicinsku opremu, vazduhoplovstvo), prioritetno prioritetno pouzdanost preko troškova .



Sažetak ključnih koraka

Razjasniti scenarij aplikacije (fiksni / mobilni, unutarnji / vanjski, frekvencijski raspon) .

Usporedite električne specifikacije (impedancija, snaga, prigušenje).

Odaberite odgovarajuća mehanička svojstva (fleksibilnost, veličina, izdržljivost) .

Osigurajte otpor okoliša (temperatura, vlažnost, hemikalije) .

Odaberite kompatibilne konektore .

Performanse za ravnotežu, trošak i pouzdanost .



Slijedeći ove korake, možete odabrati RF montažu kabela koji optimizira integritet signala i dugovječnost za vaše specifične potrebe .
