Koja je impedancija podudaranja RF cirkulatora?

Koja je impedancija podudaranja RF cirkulatora? Pa, da kopamo u ovu temu i podijelit ću neke uvide kao dobavljača RF cirkulatora.

Prvo, da shvatimo šta je RF cirkulator. RF Circulator je pasivni uređaj koji ima više portova. Omogućuje da RF signali prolaze u određenom smjeru, obično iz jedne port do sljedećeg u kružnom uzorku. Široko se koristi u različitim RF sistemima poput radara, bežične komunikacije i satelitskih sistema.

Sada je podudaranje impedancije ključni koncept kada je u pitanju RF cirkulatori. Impedancija je u osnovi opozicija da krug predstavlja protoku alternativne struje. U RF sistemima obično govorimo o karakterističnoj impedanciji, što je stalna vrijednost za određeni dalekovod ili komponentu prijenosa. Za većinu RF sistema standardna karakteristična impedancija je 50 ohma.

Zašto je impedancija podudaranje toliko važno za RF cirkulatore? Zamislite da pokušavate prenijeti vodu iz jedne cijevi na drugu. Ako su promjeri cijevi vrlo različiti, bit će puno turbulencije i vode će biti izgubljena. Slično tome, u RF sistemu, ako impedancija izvora, cirkulatora i tereta ne podudaraju se, bit će refleksije signala. Ove refleksije mogu izazvati čitavu gomilu problema. Oni mogu umanjiti efikasnost prijenosa energije, iskriviti signal, pa čak i oštetiti komponente u sistemu.

Recimo da imamo RF izvor spojen na port 1 cirkulatora, a opterećenje povezano na port 2. Ako su impedans, ako postoji neusklađenost od porta 1, ako će se u priključaku odbiti, deo signala u priključak na port 2, a zatim na port 3 (zbog nekretnina cirkulatora). To ne samo da smanjuje moć koja doseže teret, već može uzrokovati smetnje u sustav.

Postoji nekoliko načina za postizanje podudaranja impedancije za RF cirkulatore. Jedna uobičajena metoda koristi odgovarajuće mreže. Obično se sastoje od induktora, kondenzatora i otpornika. Vrijednosti ovih komponenti pažljivo se biraju za podešavanje impedancije izvora ili opterećenja da se podudaraju sa impedancijom cirkulatora. Na primjer, jednostavna Mreža za podudaranje L - vrsta može se koristiti za pretvorbu impedancije opterećenja u željenu vrijednost.

Drugi važan aspekt je mjerenje impedancije. Koristimo specijalizirane instrumente poput mrežnih analizatora za mjerenje impedancije RF cirkulatora i povezanih komponenti. Mrežni analizator može pružiti detaljne informacije o parametrima rasipanja cirkulatora. Parametar S11, na primjer, daje naznaku koeficijenta refleksije u luci 1. Niska S11 vrijednost znači da postoji manje odraz u luci 1, što je znak dobrog impedancije.

Kao dobavljač CIRKULATORA RF-a, plaćamo veliku pažnju na impedanciju podudaranja tokom procesa proizvodnje. Koristimo visoke kvalitete i napredne tehnike proizvodnje kako bismo osigurali da naši cirkulatori imaju dosljedne karakteristike impedancije. Također pružamo detaljne tablice podataka za naše proizvode koji uključuju informacije o impedanciji i drugim važnim parametrima.

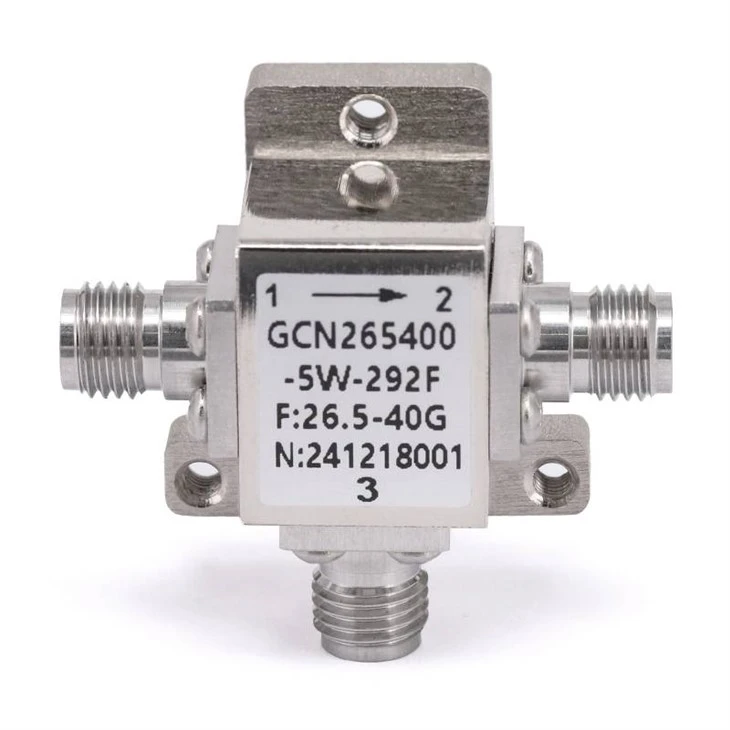

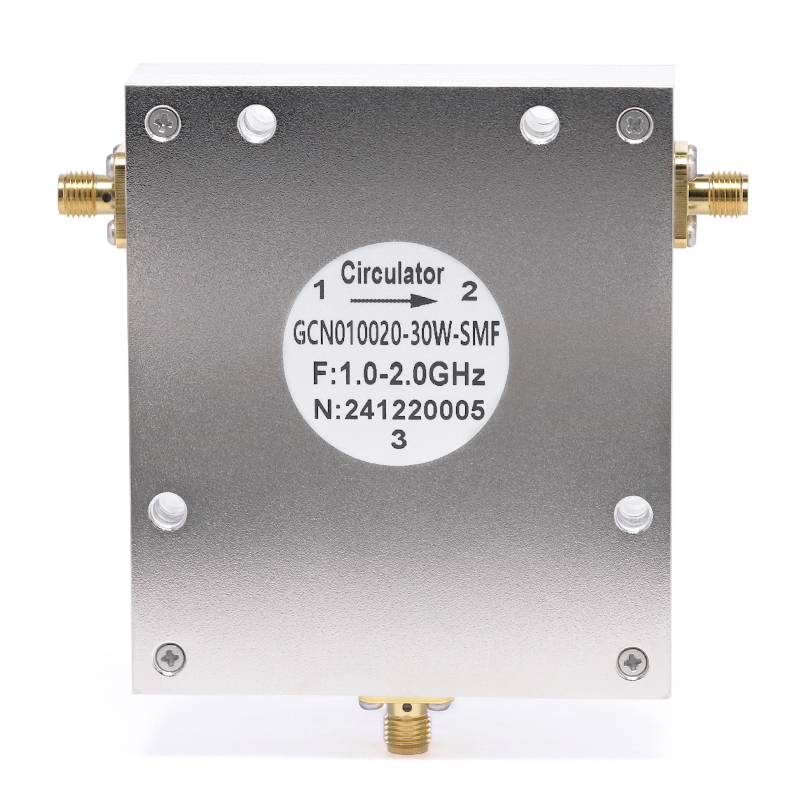

NašRF koaksijalni cirkulatoridizajnirani su s impedancijom koji se podudaraju na umu. Prikladni su za širok spektar primjene, od malih bežičnih uređaja na velike - razmjerne radarske sustave. Imamo tim iskusnih inženjera koji mogu pomoći našim kupcima bilo kakvom impedansu - podudaranjem problema koje mogu suočiti.

Ako koristite RF Cirkulatore u svom sustavu, važno je imati na umu da faktori okoliša mogu utjecati i na podudaranje impedancije. Temperatura, vlaga i mehanički stres mogu svi uzrokovati promjene u impedansu komponenata. Dakle, pravilno pakovanje i ugradnja su također od suštinskog značaja za održavanje dobre impedancije s vremenom.

Pored toga, prilikom integriranja RF cirkulatora u sustav morate uzeti u obzir ukupnu sistemsku arhitekturu. Ponekad ćete možda trebati koristiti više cirkulatora u kaskadnoj konfiguraciji. U takvim slučajevima podudaranje impedancije postaje još kritičnije za osiguravanje pravilnog funkcioniranja cijelog sustava.

Nudimo i usluge prilagođavanja za naše RF cirkulatore. Ako imate određene zahtjeve za impedanciju za vašu aplikaciju, naši inženjeri mogu raditi s vama da dizajniraju cirkulator koji zadovoljava vaše tačne potrebe. Razumijemo da različite aplikacije mogu imati različite vrijednosti impedancije i zalažemo se za pružanje rješenja koja rade za vas.

Ako ste na tržištu za visokokvalitetne RF cirkulatore sa odličnim karakteristikama podudaranja impedance, ne ustručavajte se stupiti u kontakt s nama. Ovdje smo da vam pomognemo da pronađete prave proizvode za vaše RF sisteme. Bilo da radite na novom projektu ili želite nadograditi postojeću, možemo pružiti podršku i proizvode koji su vam potrebni.

Zaključno, usklađivanje impedancije je temeljni aspekt RF cirkulatora. Osigurava efikasan prijenos energije, smanjuje refleksije signala i poboljšava ukupne performanse RF sistema. Kao dobavljač cirkulatora RF-a, posvećeni smo pružanju proizvoda koji ispunjavaju najviše standarde usklađivanja i kvalitete impedancije. Dakle, ako imate bilo kakvih pitanja ili trebate razgovarati o zahtjevima za RF cirkulatore, slobodno nam posegnite. Spremni smo da vam pomognemo u tome što ste dobili najbolje izbore za vaše RF aplikacije.

Reference

1. Pozar, DM (2011). Mikrovalna pećnica. Wiley.
2. Collin, RE (1992). Fondacije za mikrotalasni inženjering. McGraw - Hill.
