Koji je frekvencijski opseg RF opterećenja?

U području radio frekvencijske (RF) tehnologije, RF opterećenja igraju ključnu ulogu. Kao posvećeni dobavljač RF opterećenja, imao sam privilegiju da uđem duboko u zamršenost ovih komponenti, posebno kada je u pitanju njihov frekventni opseg. Razumijevanje frekvencijskog opsega RF opterećenja je od suštinskog značaja za različite primjene, od telekomunikacija do zrakoplovstva. U ovom blogu ću istražiti opsege frekvencija različitih tipova RF opterećenja i njihov značaj u modernim RF sistemima.

Osnove RF opterećenja

Prije nego što zaronimo u opsege frekvencija, hajde da ukratko shvatimo šta su RF opterećenja. RF opterećenja su pasivne komponente dizajnirane da apsorbuju RF energiju bez da je reflektuju nazad u sistem. Koriste se za završetak dalekovoda, kao lažna opterećenja za testiranje i u nizu drugih aplikacija gdje je potrebna kontrolirana apsorpcija RF snage.

Značaj frekvencijskog opsega

Frekvencijski opseg RF opterećenja određuje njegovu primenljivost u različitim RF sistemima. Različite aplikacije rade na različitim frekvencijama, a korištenje RF opterećenja s odgovarajućim frekvencijskim opsegom je ključno za optimalne performanse. Na primjer, opterećenje koje se koristi u ćelijskoj baznoj stanici će morati da pokrije frekvencijske opsege koje koristi ćelijska mreža, dok će opterećenje koje se koristi u satelitskom komunikacijskom sistemu morati da radi na mnogo višim frekvencijama.

Uobičajeni tipovi RF opterećenja i njihovi frekventni opsezi

N RF opterećenja

N RF opterećenjase široko koriste u mnogim RF aplikacijama zbog svog robusnog dizajna i relativno širokog frekventnog raspona. Ova opterećenja obično pokrivaju frekvencije od DC (0 Hz) do 18 GHz. N konektor, koji se obično koristi sa ovim opterećenjima, poznat je po svojoj izdržljivosti i sposobnosti da se nosi sa visokim nivoima snage. Ovo čini N RF opterećenja pogodnim za aplikacije kao što su radarski sistemi, bežične komunikacione bazne stanice i oprema za testiranje i merenje.

Širok frekventni opseg N RF opterećenja omogućava im da se koriste u različitim sistemima koji rade na različitim frekvencijama. Na primjer, u radarskom sistemu, opterećenje se može koristiti za završetak dalekovoda i apsorbiranje neželjene RF energije. U baznoj stanici bežične komunikacije, može se koristiti za testiranje performansi RF sistema.

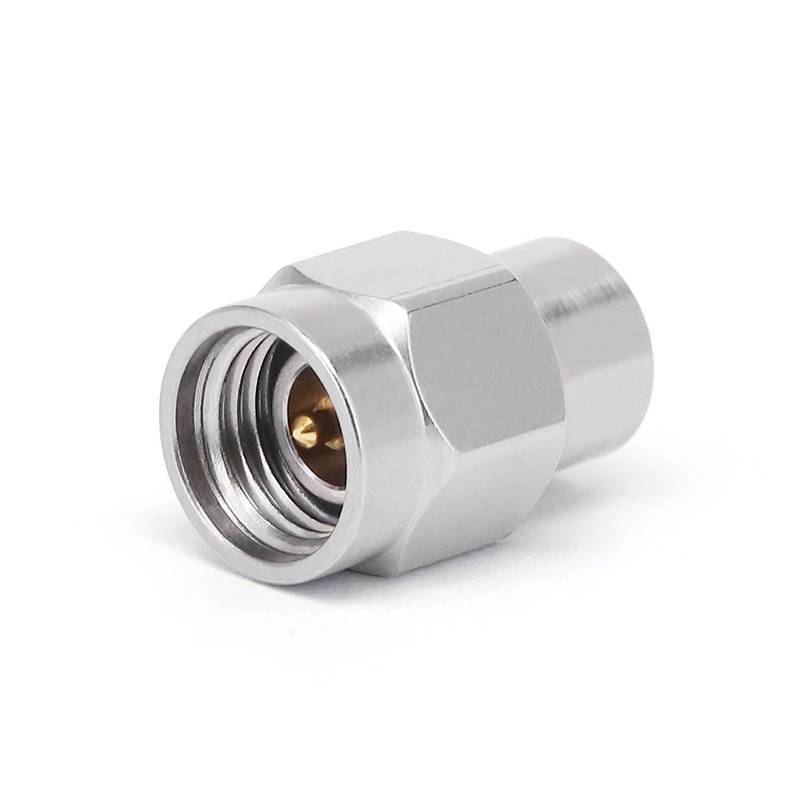

3,5 mm RF opterećenja

3,5 mm RF opterećenjadizajnirani su za visokofrekventne aplikacije. Nude odlične performanse u frekvencijskom opsegu od DC do 34 GHz. Konektor od 3,5 mm je precizan konektor koji pruža male gubitke prilikom umetanja i velike povratne gubitke, što ga čini idealnim za aplikacije gdje je potrebna visokofrekventna preciznost.

Ova opterećenja se obično koriste u mikrotalasnim i milimetarskim sistemima, kao što su satelitska komunikacija, brzi prenos podataka i oprema za testiranje mikrotalasa. U satelitskoj komunikaciji, raspon visoke frekvencije od 3,5 mm RF opterećenja omogućava im da rukuju frekvencijama koje se koriste za satelitski uplink i downlink. U prijenosu podataka velikom brzinom, mogu se koristiti za završetak dalekovoda i osiguranje integriteta signala.

SMA RF opterećenja

SMA RF opterećenjasu jedna od najpopularnijih vrsta RF opterećenja zbog svoje kompaktne veličine i široke dostupnosti. Obično pokrivaju frekvencije od DC do 18 GHz. SMA konektor je konektor male veličine koji se široko koristi u RF i mikrotalasnim kolima.

SMA RF opterećenja se koriste u raznim aplikacijama, uključujući bežične uređaje, RF module i postavke za testiranje i mjerenje. U bežičnim uređajima, kao što su pametni telefoni i Wi-Fi ruteri, SMA RF opterećenja se mogu koristiti za završetak RF portova i sprečavanje refleksije signala. U postavkama za testiranje i merenje, mogu se koristiti za simulaciju različitih uslova opterećenja i testiranje performansi RF komponenti.

Faktori koji utječu na raspon frekvencija

Nekoliko faktora može uticati na opseg frekvencija RF opterećenja. Jedan od glavnih faktora je dizajn samog opterećenja. Korišteni materijali, geometrija opterećenja i tip konektora igraju ulogu u određivanju frekvencijskog odziva. Na primjer, opterećenje s preciznijim dizajnom konektora općenito će imati bolji frekvencijski odziv na višim frekvencijama.

Drugi faktor je proces proizvodnje. Visokokvalitetni proizvodni procesi mogu osigurati da opterećenje ima dosljedne performanse u svom frekventnom opsegu. Bilo koje varijacije u proizvodnom procesu mogu dovesti do odstupanja u frekvencijskom odzivu, što može uticati na performanse RF sistema.

Važnost odabira pravog frekvencijskog opsega

Odabir pravog frekvencijskog opsega za RF opterećenje je ključan za ukupne performanse RF sistema. Ako je frekvencijski raspon opterećenja preuzak, možda neće moći podnijeti frekvencije koje se koriste u sistemu, što dovodi do refleksije signala i loših performansi. S druge strane, ako je frekvencijski raspon preširok, možda neće pružiti optimalne performanse na specifičnim frekvencijama od interesa.

Na primjer, ako se opterećenje sa frekvencijskim opsegom od 0 - 10 GHz koristi u sistemu koji radi na 20 GHz, opterećenje neće moći efikasno apsorbirati RF energiju i bit će značajne refleksije signala. Ovo može dovesti do smetnji, smanjene jačine signala i sveukupne degradacije performansi sistema.

Prilagođavanje RF opterećenja za specifične frekventne opsege

Kao dobavljač RF opterećenja, razumijemo da različiti kupci mogu imati specifične zahtjeve za frekvencijski opseg svojih RF opterećenja. Zato nudimo prilagođena RF opterećenja kako bi zadovoljili ove jedinstvene potrebe. Naš tim stručnjaka može raditi s kupcima na dizajniranju i proizvodnji RF opterećenja s tačnim frekvencijskim rasponom potrebnim za njihovu primjenu.

Bilo da se radi o opterećenju za specijalizovani radarski sistem koji radi na određenoj frekvenciji ili o opterećenju za sistem za prenos podataka velike brzine, imamo stručnost i resurse da isporučimo visokokvalitetna RF opterećenja sa željenim frekventnim opsegom.

Zaključak

U zaključku, opseg frekvencija RF opterećenja je kritičan parametar koji određuje njihovu primenljivost u različitim RF sistemima. Različiti tipovi RF opterećenja, kao što su N RF opterećenja, 3,5 mm RF opterećenja i SMA RF opterećenja, imaju različite frekvencijske opsege kako bi odgovarali različitim aplikacijama. Razumijevanje zahtjeva za frekventni opseg vašeg RF sistema i odabir pravog opterećenja je od suštinskog značaja za optimalne performanse.

Ako ste na tržištu za RF opterećenja i potrebna vam je pomoć u odabiru pravog frekventnog opsega za vašu primjenu, ili ako imate posebne zahtjeve za prilagođena RF opterećenja, ne ustručavajte se da nas kontaktirate. Naš tim stručnjaka je spreman da vam pomogne da pronađete savršeno rešenje za RF opterećenje za vaše potrebe.

Reference

• Požar, DM (2011). Microwave Engineering. Wiley.
• Collin, RE (2001). Osnove mikrotalasnog inženjerstva. Wiley.
