Koja je razlika u opterećenju konektora za niskonaponske i visokonaponske aplikacije?

Kao iskusan dobavljač opterećenja konektora, iz prve ruke sam svjedočio značajnim razlikama u zahtjevima između niskonaponskih i visokonaponskih aplikacija. Ovi dispariteti nisu samo ključni za razumijevanje tehničkih aspekata, već i za osiguranje sigurnosti i efikasnosti električnih sistema. U ovom blogu ću se pozabaviti ključnim razlikama u opterećenju konektora za niskonaponske i visokonaponske aplikacije.

Električne karakteristike

Jedna od najosnovnijih razlika leži u električnim karakteristikama. Niskonaponske aplikacije obično rade na naponima ispod 1000 volti. Ovi sistemi se obično nalaze u potrošačkoj elektronici, automobilskoj elektronici i nekim industrijskim kontrolnim sistemima. Niži napon znači da je električni napon na konektorima relativno nizak. Kao rezultat toga, zahtjevi za izolacijom za niskonaponska opterećenja konektora su manje strogi.

Na primjer, u punjaču za pametne telefone, koji je aplikacija niskog napona, konektor treba podnijeti samo nekoliko volti (obično 5 volti ili manje). Izolacijski materijali koji se koriste u konektoru mogu biti relativno tanki i lagani. Ovo omogućava manje i kompaktnije dizajne konektora, koji su idealni za prostorno ograničeno okruženje potrošačke elektronike.

S druge strane, visokonaponske aplikacije rade na naponima znatno iznad 1000 volti. Sistemi za prijenos i distribuciju energije, eksperimenti fizike visoke energije i neki industrijski procesi su tipične primjene visokog napona. Visok napon stvara mnogo veći električni napon na konektorima. Izolacija je od najveće važnosti kod opterećenja visokonaponskih konektora. Potrebni su debeli i visokokvalitetni izolacijski materijali kako bi se spriječio električni kvar i stvaranje luka.

Na primjer, u dalekovodu visokog napona, konektori moraju izdržati hiljade volti. Za sigurnost i pouzdanost veze koriste se specijalizirani izolacijski materijali poput porculana ili silikonske gume. Dizajn visokonaponskih konektora također treba uzeti u obzir faktore kao što su puzna staza (najkraća udaljenost duž površine izolacije između dva provodna dijela) i razmak (najkraća udaljenost kroz zrak između dva provodna dijela).

Mogućnost upravljanja snagom

Mogućnost upravljanja napajanjem je još jedna značajna razlika između niskonaponskih i visokonaponskih konektora. Snaga (P) se izračunava kao proizvod napona (V) i struje (I), tj. P = V×I. U niskonaponskim aplikacijama, budući da je napon nizak, može biti potrebna relativno visoka struja da bi se postigao određeni nivo snage.

Na primjer, u 12-voltnom automobilskom električnom sistemu, za napajanje uređaja od 120 vati, potrebna struja bi bila 10 ampera (I = P/V = 120W/12V). Opterećenja niskonaponskih konektora moraju biti dizajnirana da izdrže ove relativno visoke struje bez pregrijavanja. Ovo često zahtijeva veće površine poprečnog presjeka provodnih dijelova u konektoru kako bi se smanjio otpor i smanjili gubici snage.

U visokonaponskim aplikacijama, napon je visok, tako da struja može biti relativno niska za isti nivo snage. Zamislite visokonaponski dalekovod koji radi na 100.000 volti. Za prijenos 100 megavata snage, struja bi bila samo 1000 ampera (I = P/V = 100 000 000 W/100 000 V). Opterećenja visokonaponskih konektora su dizajnirana da podnose visokonaponska naprezanja, a ne velike struje. Međutim, oni i dalje moraju biti u stanju da bezbedno provedu struju bez značajnih gubitaka snage.

Razmatranja životne sredine i sigurnosti

Razmišljanja o okolišu i sigurnosti također variraju između niskonaponskih i visokonaponskih aplikacija. Opterećenja niskonaponskih konektora su općenito manje osjetljiva na faktore okoline. Često mogu raditi u širokom rasponu temperatura, nivoa vlažnosti i prašine. Međutim, u nekim slučajevima, kao što su automobilska ili industrijska okruženja, još uvijek moraju biti zaštićeni od vlage, vibracija i mehaničkog stresa.

Opterećenja visokonaponskih konektora, s druge strane, zahtijevaju mnogo strožiju zaštitu okoliša. Visok napon ih čini podložnijim faktorima okoline kao što su vlažnost, zagađenje i temperaturne varijacije. Na primjer, u visokonaponskoj trafostanici koja se nalazi u priobalnom području, konektori moraju biti zaštićeni od korozije slane vode. Specijalni premazi i kućišta se često koriste kako bi se osigurala dugoročna pouzdanost opterećenja visokonaponskih konektora.

Sigurnost je također glavna briga u visokonaponskim aplikacijama. Električni sistemi visokog napona predstavljaju značajan rizik od strujnog udara i požara. Stoga, opterećenja visokonaponskih konektora moraju biti dizajnirana s više sigurnosnih karakteristika. One mogu uključivati ​​blokade za sprječavanje slučajnog kontakta s dijelovima pod naponom, odredbe za uzemljenje za sigurno preusmjeravanje struja kvara i naljepnice upozorenja za upozoravanje osoblja na opasnost od visokog napona.

Dizajn i konfiguracija konektora

Dizajn i konfiguracija opterećenja konektora su prilagođeni specifičnim zahtjevima niskonaponskih i visokonaponskih aplikacija. Niskonaponski konektori su često dizajnirani za jednostavnu instalaciju i uklanjanje. Mogu imati jednostavne mehanizme za zaključavanje ili dizajn koji se može ukočiti. Veličina i oblik niskonaponskih konektora također su optimizirani za primjenu. Na primjer, u potrošačkoj elektronici, mali i lagani konektori su poželjniji za uštedu prostora i smanjenje ukupne težine uređaja.

U visokonaponskim aplikacijama, dizajn konektora je složeniji. Visokonaponski konektori moraju biti dizajnirani tako da minimiziraju koncentraciju električnog polja, što može dovesti do električnog kvara. Često imaju posebne oblike i geometrije za ravnomjernu distribuciju električnog polja. Konektori takođe moraju biti bezbedno pričvršćeni kako bi se sprečilo pomeranje ili isključenje u uslovima visokog napona i visokog stresa.

Naš asortiman proizvoda

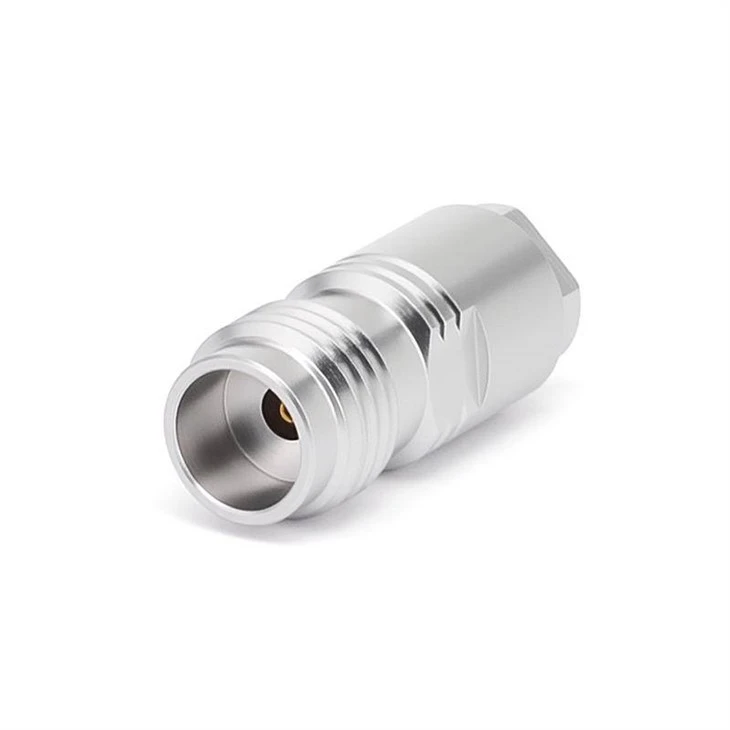

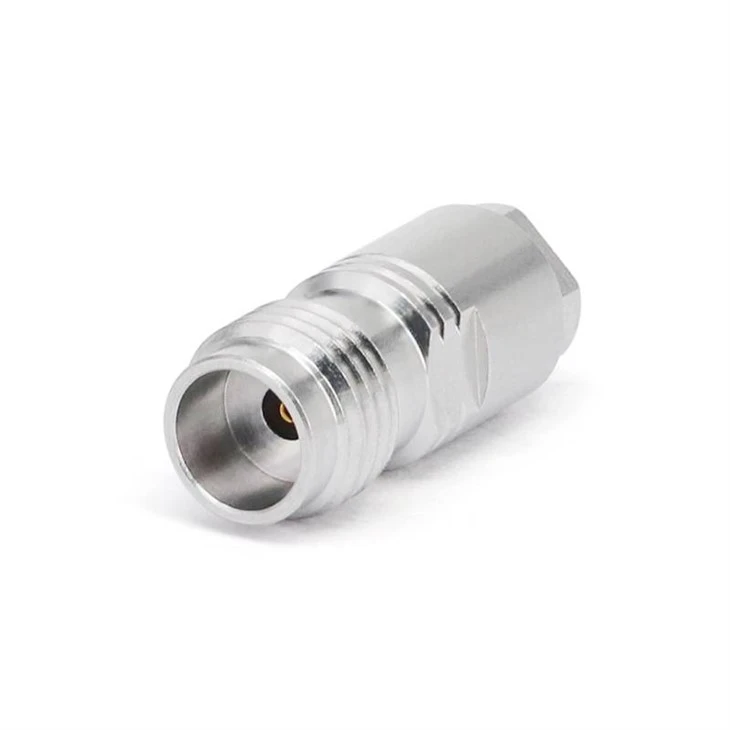

Kao vodeći dobavljač opterećenja konektora, nudimo širok spektar proizvoda pogodnih za niskonaponske i visokonaponske aplikacije. Naš3,5 mm RF opterećenjaidealni su za niskonaponske RF aplikacije. Dizajnirani su da obezbede odlične električne performanse i pouzdanost u kompaktnom pakovanju. Naš1,85 mm RF opterećenjapogodni su za visokofrekventne, niskonaponske aplikacije, nudeći visoke precizne performanse. Za visokonaponske aplikacije, naš2,4 mm RF opterećenjadizajnirani su za podnošenje visokonaponskih naprezanja uz održavanje odličnih električnih karakteristika.

Zaključak

Zaključno, razlike u opterećenju konektora za niskonaponske i visokonaponske aplikacije su značajne. Ove razlike obuhvataju električne karakteristike, sposobnost rukovanja energijom, ekološka i sigurnosna pitanja i dizajn konektora. Razumijevanje ovih razlika je ključno za odabir pravog opterećenja konektora za određenu primjenu.

Ako ste na tržištu za visokokvalitetna opterećenja konektora, bilo za niskonaponske ili visokonaponske aplikacije, mi smo tu da vam pomognemo. Naš tim stručnjaka može vam pružiti tehničku podršku i smjernice koje su vam potrebne da napravite najbolji izbor za vaš projekat. Kontaktirajte nas danas da započnemo raspravu o nabavci i pronađemo savršena opterećenja konektora za vaše potrebe.

Reference

• Grover, FW (1946). Proračuni induktivnosti: radne formule i tabele. Dover Publications.
• Kraus, JD, & Carver, KR (1973). Elektromagnetika. McGraw - Hill.
• Neher, JH, & McGrath, MH (1957). Proračun porasta temperature i sposobnosti opterećenja kablovskih sistema. AIEE Transactions.
