Koji su ključni parametri performansi RF pojačala?

RF pojačala su ključne komponente u širokom rasponu bežičnih komunikacijskih sistema, radarskih sistema i drugih RF aplikacija. Kao dobavljač RF pojačala, razumijevanje ključnih parametara performansi RF pojačala je neophodno za pružanje visokog kvaliteta proizvoda i ispunjavanje različitih potreba naših kupaca. U ovom blogu istražit ćemo glavne parametre performansi koji definiraju karakteristike i mogućnosti RF pojačala.

Dobijati

Dobitak je možda najosnovniji parametar RF pojačala. Predstavlja omjer izlazne snage do ulazne snage pojačala. Dobitak se obično izražava u decibelima (dB). Veća pojačana znači da pojačalo može efikasnije povećati snagu ulaznog signala. Na primjer, ako pojačalo ima od 20 dB, to znači da je izlazna snaga 100 puta veća od ulazne snage (od (G (dB) = 10 \ log_})) i kada (g = 20) db (p_ {out} / p_ {in} = 10 ^ {20/10} = 100)).

Dobitak RF pojačala nije konstantan na svim frekvencijama. Obično ima frekvenciju - ovisan odgovor, koji je opisano dobitkom - krivulja frekvencije. Opseg pojačala je raspon frekvencija nad kojima dobitak ostaje u određenoj vrijednosti, obično unutar 3 dB maksimalne dobitke. Široko - pojačalo propusnosti poželjno je u aplikacijama gdje treba pojačati veliki raspon frekvencija, poput širokopojasnih komunikacijskih sustava.

Slika buke

Sigurna buka je još jedan kritični parametar za RF pojačala, posebno u aplikacijama u kojima je signal - za - omjer buke (SNR) od najveće važnosti. Slika buke pojačala definira se kao omjer ulaznog SNR-a do izlaznog SNR-a. Kvantificira koliko pojačala degradira SNR ulaznog signala. Niža figura buke ukazuje da pojačalo dodaje manje buke signalu.

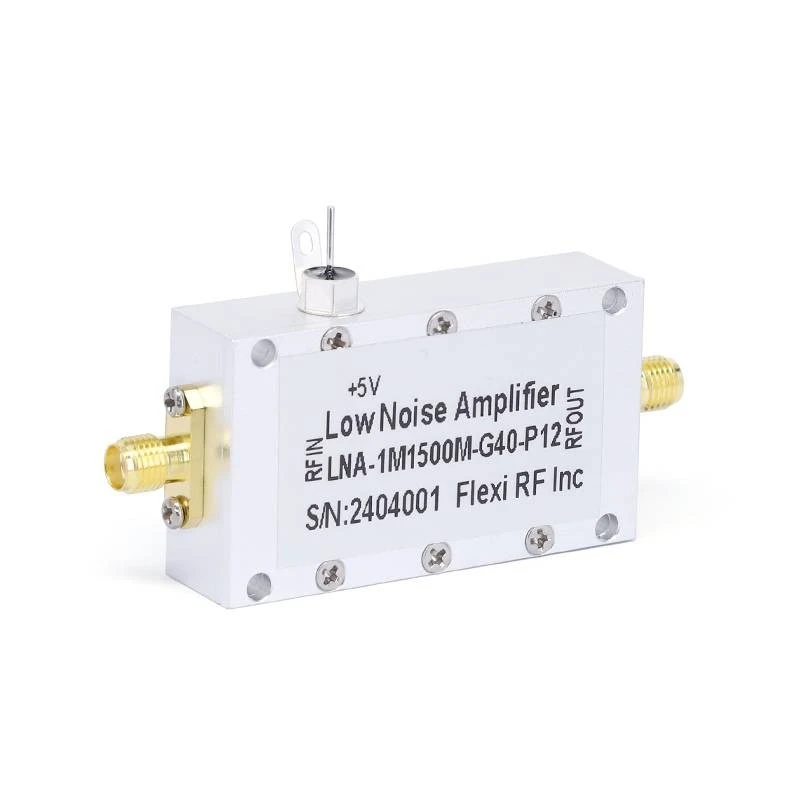

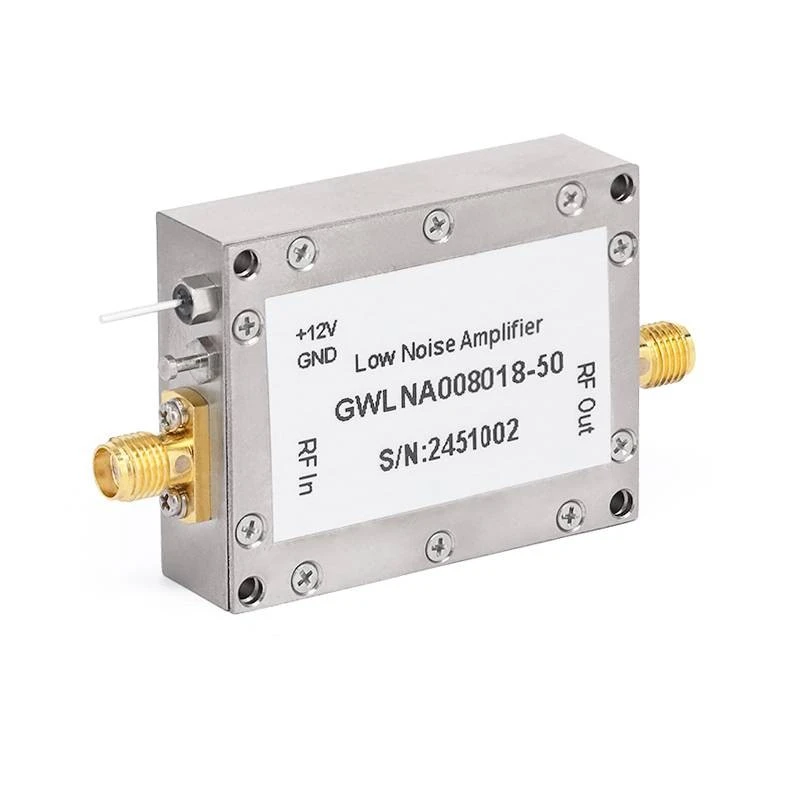

U mnogim RF sistemima, poput prijemnika u bežičnim komunikacijskim i radarskim sistemima, prednji - krajnji pojačalo je često aNiska pojačala buke(LNA). Lnas dizajnirani su tako da imaju vrlo niske figure buke, obično u rasponu od 1 - 3 dB. Korištenjem LNA na prednjem kraju, ukupni učinak buke sustava može se značajno poboljšati, omogućujući bolje otkrivanje i prijem slabih signala.

Izlazna snaga

Izlazna snaga RF pojačala je nivo snage koji pojačalo može isporučiti u opterećenje. Postoji nekoliko važnih specifikacija izlaznih snaga, uključujući izlaznu snagu zasićenja ((P_ {SAT})) i 1 - DB kompresijska tačka ((p_ {1db})).

Izlazna snaga zasićenja je maksimalna izlazna snaga koju pojačalo može proizvesti. Iza ove točke, povećanje ulazne snage neće rezultirati proporcionalnim povećanjem izlazne snage, a pojačalo ulazi u zasićenu regiju u kojoj se dobitak počinje značajno smanjivati.

TOČKA KOMPLEKCIJE 1 - DB je izlazni nivo snage u kojem je dobitak pojačala papio za 1 dB iz svoje linearne vrijednosti. To je važna specifikacija jer ukazuje na početak ne-linearnosti u pojačalu. U mnogim aplikacijama, pojačala se rade ispod (p_ {1db}) kako bi se osiguralo linearni rad i minimiziranje izobličenja signala.

Linearnost

Linearnost je mjerilo koliko dobro pojačalo može pojačati signal bez uvođenja izobličenja. Neinearnost u pojačalu može prouzrokovati izobličenje intermodulacije (IMD), što rezultira generacijom dodatnih frekvencijskih komponenti koje nisu prisutne u originalnom ulaznom signalu. Ove neželjene frekvencijske komponente mogu ometati druge signale u sistemu i degradirati ukupne performanse.

Dva važna parametra za mjerenje linearnosti su treća - naložite presretne točka (IP3) i drugu tačku presretanja narudžbe (IP2). IP3 je teorijska točka na kojoj treći - naručuju intermodulacijski proizvodi koji se presijecaju s temeljnom izlaznom snagom u zapletu izlazne snage u odnosu na ulaznu snagu. Veća IP3 vrijednost označava bolju linearnost i donji IMD. Slično tome, IP2 je povezan sa drugim intermodulacijskim proizvodima na drugi način.

Impedans ulaznog i izlaza

Impedancija ulaznog i izlaza od RF pojačala važna je za pravilno podudaranje s izvorom i teretom, respektivno. Podudaranje impedancije je presudno za osiguravanje maksimalnog prenosa snage između pojačala i povezanih komponenti.

U većini RF sistema standardna impedancija je 50 ohma. Pojačalo s ulaznim impedancijom od 50 ohma može se lako povezati sa izvorom 50 - Ohm, poput prijenosnog linija ili signalnog generatora, bez značajnog odraz signala. Slično tome, izlazna impedancija od 50 ohma omogućava efikasan prijenos snage na 50 - Ohm opterećenje, poput antene ili druge RF komponente.

Električna efikasnost (PAE)

Električna efikasnost je mjera koliko efikasno RF pojačalo pretvara DC napajanje u RF izlaznu snagu. Definisana je kao omjer RF izlazne snage minus ulaznog napajanja RF u istosmjernu energiju koju konzumira pojačalo.

PAE je važno razmatranje, posebno u bateriji - napajanje RF sistema ili u aplikacijama u kojima se potrošnja energije treba smanjiti. Visoka pojačala efikasnosti mogu smanjiti ukupnu potrošnju energije u sustavu, produžiti vijek trajanja baterije, a također smanjuje potrebe za disipacijom topline. Na primjer, u mobilnim komunikacijskim uređajima, pojačalo snage sa visokim PAE od suštinskog su značaja za poboljšanje performansi baterije i smanjenje termičkog stresa na uređaju.

Steći ravnost

Dobitak se odnosi na varijaciju dobitka u određenom frekvencijskom opsegu. Pojačalo s dobrim dobitkom ima relativno konstantan dobitak preko raspona radne frekvencije. Ovo je važno u aplikacijama u kojima je potrebna jedinstvena pojačanja signala, poput širokopojasne komunikacijske sustave i testnim i mjernim opremom.

Ravnost dobitka obično je specificirana kao maksimalno odstupanje dobitka od svoje prosječne vrijednosti unutar navedenog frekvencijskog pojasa. Na primjer, specifikacija ravne snage od ± 0,5 dB znači da dobitak pojačala neće odstupiti više od 0,5 dB iz svoje prosječne vrijednosti dobitka u cjelokupnom radnom rasponu rada.

Fazni šum

Fazni šum je mjera kratkoročne frekvencijske stabilnosti RF pojačala. Uzrokuje se nasumičnim fluktuacijama u fazi izlaznog signala. Fazni šum može degradirati performanse RF sistema, posebno u aplikacijama kao što su frekvencijsko sinteza, radarski i komunikacijski sustavi koji se oslanjaju na tačne frekvencijske i fazne podatke.

U frekvenciji - Primjene sintetizatora, potrebna je niska fazna buka za generiranje stabilnih i čistih frekvencijskih signala. Visoka fazna buka može rezultirati spektralnim širenjem signala, što može prouzrokovati smetnje u druge signale u sustavu i smanjiti ukupne performanse komunikacijskog ili radarskog sistema.

Izolacija

Izolacija je parametar koji mjeri stepen električnog odvajanja između različitih portova RF pojačala, poput ulaznih i izlaznih portova. Dobra izolacija između ulaznih i izlaznih portova važna je za sprečavanje povratnih informacija i sebe - oscilacija u pojačalu.

U multi - faza pojačala ili u pojačalama sa više ulaznim i izlaznim priključcima potrebna je velika izolacija kako bi se osiguralo da signali na različitim portovima ne ometaju jedno u drugo. Izolacija se obično izražava u decibelima, a veća vrijednost izolacije ukazuje na bolje električno odvajanje između portova.

Temperaturna stabilnost

Nastup RF pojačala mogu utjecati temperaturne varijacije. Temperaturna stabilnost je mjera koliko dobro pojačalo održava svoje parametre performansi, poput dobitka, buke, i izlazne snage, preko širokog temperaturnog opsega.

U mnogim aplikacijama, RF pojačala potrebna su za rad u oštrim uvjetima okoliša u kojima temperatura može značajno razlikovati. Pojačala sa dobrom temperaturnom stabilnošću dizajnirana su da nadoknade temperaturu - ovisne promjene u njihovim performansama, osiguravajući pouzdan rad preko cijelog raspona temperature.

Zaključak

Kao dobavljač RF pojačala razumijemo važnost ovih ključnih parametara performansi u ispunjavanju različitih potreba naših kupaca. Pažljivo dizajniranjem i proizvodnim pojačalama s optimiziranim performansama u pogledu dobitka, brzine buke, izlazne snage, linearnosti i drugih parametara, možemo pružiti visoke - kvalitetne RF pojačale za širok spektar aplikacija.

Ako vam treba RF pojačala za svoj projekt ili aplikaciju, pozivamo vas da nas kontaktirate za detaljnu raspravu. Naš tim stručnjaka spreman je da vam pomogne u odabiru najprikladnije pojačala na osnovu vaših specifičnih zahtjeva. Bilo da vam treba li nisko - pojačalo buke za prijemnik ili visoko - pojačalo napajanja za predajnik, imamo stručnost i portfelj proizvoda da udovoljimo vašim potrebama.

Reference

1. Pozar, DM (2011). Mikrovalna pećnica. Wiley.
2. Razavi, B. (2012). RF mikroelektronika. Prentice Hall.
3. Vendelin, Gd, Pavili, am, & Rohde, ul (1990). Dizajn mikrovalnog kruga koristeći linearne i nelinearne tehnike. Wiley.
