Koji su ključni parametri RF izolatora?

Hej tamo! Kao dobavljač RF izolatora, u posljednje vrijeme dobijam mnogo pitanja o ključnim parametrima ovih zgodnih uređaja. Pa, mislio sam da ću odvojiti nekoliko minuta da vam to razložim.

Počnimo s osnovama. RF izolator je uređaj s dva priključka koji omogućava RF signalima da prolaze u jednom smjeru dok ih blokira u obrnutom smjeru. To je kao jednosmjerna ulica za radio frekvencijske signale. Ovi izolatori su ključni u mnogim RF sistemima, jer pomažu u sprečavanju refleksije signala i štite osjetljivu opremu od oštećenja.

Sada, zaronimo u ključne parametre koje trebate uzeti u obzir pri odabiru RF izolatora.

Frekvencijski opseg

Frekvencijski opseg je jedan od najvažnijih parametara RF izolatora. On određuje opseg frekvencija koje izolator može efikasno da podnese. Različite aplikacije zahtijevaju različite frekvencijske opsege. Na primjer, u sistemu mobilne komunikacije možda će vam trebati izolator koji može raditi u opsegu od 800 MHz - 2,5 GHz. S druge strane, za satelitsku komunikaciju, mogli biste gledati na mnogo više frekvencije, poput 20 GHz ili više.

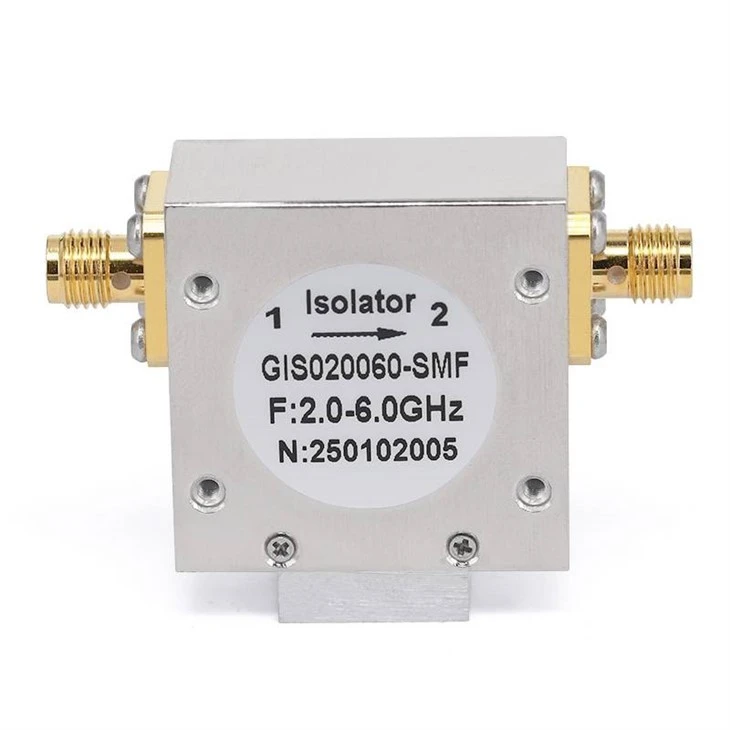

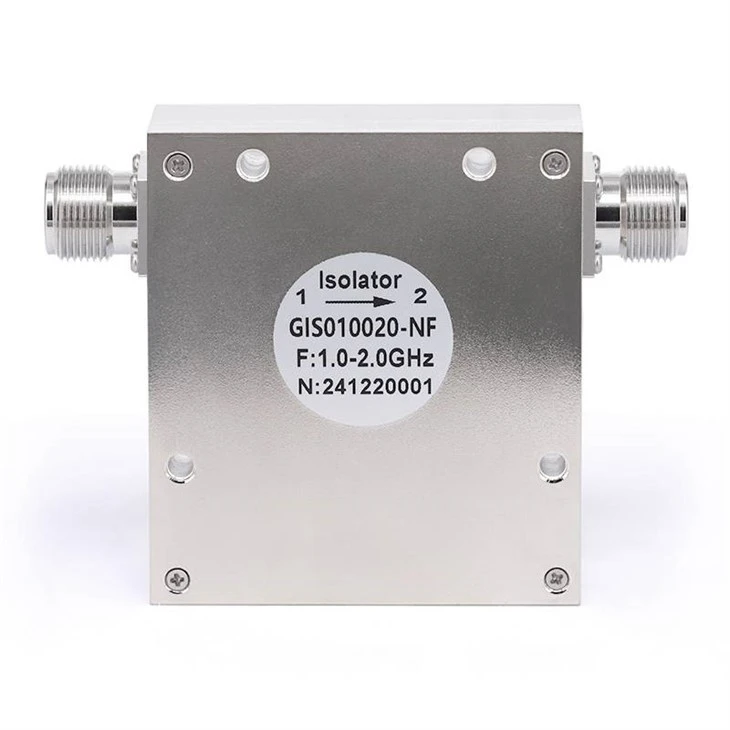

Nudimo širok spektar RF izolatora sa različitim frekventnim opsezima. Na primjer, naše26.5GHz RF koaksijalni izolatoridizajnirani su za precizno rukovanje visokofrekventnim signalima. Ako radite na projektu koji zahtijeva niži frekvencijski opseg, naš6GHz RF koaksijalni izolatorimožda bolje odgovara. A za srednje frekvencije, naše18GHz RF koaksijalni izolatorimože biti rješenje koje tražite.

Insertion Loss

Gubitak umetanja je još jedan kritičan parametar. To je količina snage signala koja se gubi kada RF signal prođe kroz izolator. U idealnom svijetu, željeli bismo nulti gubitak umetanja, ali u stvarnosti uvijek postoji neki gubitak. Manji gubitak umetanja znači da se više snage signala prenosi kroz izolator, što je općenito bolje za performanse vašeg sistema.

Tipično, umetnuti gubitak se mjeri u decibelima (dB). Za većinu aplikacija, gubitak umetanja manji od 0,5 dB smatra se dobrim. Međutim, u nekim sistemima visokih performansi, možda će vam trebati izolator sa još manjim gubitkom umetanja, kao što je 0,2 dB ili manje. Prilikom odabira izolatora, provjerite specifikaciju gubitka umetanja i uporedite je sa zahtjevima vašeg sistema.

Izolacija

Izolacija je mjera koliko dobro izolator blokira signal u obrnutom smjeru. Takođe se meri u dB. Veća vrijednost izolacije znači da je izolator bolji u sprječavanju refleksije signala i smetnji.

Na primjer, ako izolator ima izolaciju od 20 dB, to znači da je snaga signala u obrnutom smjeru smanjena za faktor 100 u odnosu na smjer naprijed. U mnogim RF sistemima dovoljna je izolacija od 20 - 30 dB. Ali u aplikacijama u kojima postoji visok rizik od smetnji signala, možda će vam trebati izolator sa još većom izolacijom, poput 40 dB ili više.

Power Handling

Upravljanje napajanjem odnosi se na maksimalnu količinu RF snage koju izolator može podnijeti bez oštećenja. Ovo je važan parametar, posebno u RF sistemima velike snage. Ako prekoračite kapacitet upravljanja energijom izolatora, to može dovesti do pregrijavanja, degradacije performansi ili čak trajnog oštećenja.

Kapacitet izolatora za rukovanje snagom zavisi od nekoliko faktora, uključujući njegov dizajn, materijale i mehanizam za hlađenje. Prilikom odabira izolatora, pobrinite se da odaberete onaj s kapacitetom upravljanja napajanjem koji je veći od maksimalnog nivoa snage u vašem sistemu.

VSWR (odnos stajaćih talasa napona)

VSWR je mjera koliko je izolator usklađen sa impedancijom RF sistema. Nizak VSWR ukazuje na dobro poklapanje impedanse, što znači da se više snage signala prenosi kroz izolator, a manje se reflektuje nazad.

VSWR od 1:1 je idealan, ali u praksi ga je teško postići. Većina RF izolatora ima VSWR od oko 1,2:1 do 1,5:1. Veći VSWR može dovesti do povećanog gubitka umetanja i refleksije signala, što može degradirati performanse vašeg RF sistema.

Temperaturni opseg

Raspon temperature je raspon temperatura u kojima izolator može djelotvorno raditi. Različite aplikacije imaju različite temperaturne zahtjeve. Na primjer, u vanjskim aplikacijama, izolator će možda morati raditi u širokom temperaturnom rasponu, od -40°C do +85°C.

Prilikom odabira izolatora, provjerite specifikaciju temperaturnog raspona i uvjerite se da ispunjava zahtjeve vaše primjene. Neki izolatori su dizajnirani da rade na ekstremnim temperaturama, dok su drugi prikladniji za zatvorena ili kontrolirana okruženja.

Phase Shift

Fazni pomak je promjena faze RF signala dok on prolazi kroz izolator. U nekim aplikacijama, poput faznih antenskih nizova, fazni pomak izolatora treba pažljivo kontrolirati. Stabilan i predvidljiv fazni pomak je važan za održavanje pravilnog rada RF sistema.

Većina RF izolatora ima relativno mali fazni pomak, ali to je ipak nešto što treba uzeti u obzir, posebno u aplikacijama gdje je tačnost faze kritična.

Veličina pakovanja i montaža

Veličina pakovanja i mogućnosti montaže izolatora su također važna razmatranja. Ovisno o vašoj primjeni, možda će vam trebati mali, kompaktni izolator koji se lako može integrirati u tiskanu ploču (PCB). Ili, možda će vam trebati veći izolator sa specifičnim mehanizmom za montažu za RF sistem montiran u stalak.

Nudimo različite veličine paketa i mogućnosti montaže kako bismo zadovoljili različite potrebe naših kupaca. Bilo da vam je potreban izolator za površinsku montažu za PCB ili izolator montiran na prirubnicu za rack sistem, mi ćemo vas pokriti.

Troškovi

Na kraju, ali ne i najmanje važno, cijena je uvijek faktor. Cijena RF izolatora ovisi o nekoliko faktora, uključujući njegove parametre performansi, frekvencijski raspon, kapacitet rukovanja energijom i marku. Iako je važno postići najbolje performanse za svoj novac, također morate uravnotežiti troškove sa svojim budžetom.

Kada uspoređujete različite izolatore, vodite računa o ukupnoj vrijednosti. Nešto skuplji izolator sa boljim parametrima performansi mogao bi vam uštedjeti novac na duge staze smanjenjem potrebe za dodatnim komponentama ili nadogradnjom sistema.

Dakle, evo ga - ključnih parametara RF izolatora. Prilikom odabira RF izolatora za svoju aplikaciju, pažljivo razmotrite ove parametre i odaberite onaj koji najbolje odgovara vašim zahtjevima.

Ako još uvijek niste sigurni koji RF izolator je pravi za vas, ili ako imate bilo kakvih drugih pitanja, ne ustručavajte se kontaktirati. Tu smo da vam pomognemo da pronađete savršeno rešenje za vaš RF sistem. Bilo da ste mali startup ili velika korporacija, imamo stručnost i proizvode koji će zadovoljiti vaše potrebe. Kontaktirajte nas danas da započnemo proces nabavke i hajde da radimo zajedno da podignemo vaš RF sistem na viši nivo!

Reference

• Požar, DM (2011). Mikrovalno inženjerstvo (4. izdanje). Wiley.
• Collin, RE (2001). Osnove mikrotalasnog inženjerstva (2. izdanje). Wiley.
