Koje su primjene RF izolatora u RF spojnicama?

RF izolatori i RF spojnici su dvije ključne komponente u radio frekvencijskim (RF) sistemima, svaka sa svojim jedinstvenim funkcijama i karakteristikama. Kao iskusan dobavljač RF izolatora, iz prve ruke sam svjedočio kako ova dva uređaja rade u tandemu kako bi poboljšali performanse RF sistema. U ovom blogu ću se pozabaviti primjenom RF izolatora u RF spojnicama, bacajući svjetlo na njihove kombinovane mogućnosti i prednosti koje donose različitim industrijama.

Razumijevanje RF izolatora i RF spojnica

Prije nego što istražimo njihove primjene, hajde da ukratko shvatimo šta su RF izolatori i RF spojnici. RF izolator je uređaj sa dva porta koji dozvoljava RF signalima da prolaze u jednom smjeru dok pruža visoku izolaciju u obrnutom smjeru. Uglavnom se koristi za zaštitu osjetljivih RF komponenti od reflektiranih signala, koji mogu uzrokovati nestabilnost, smetnje, pa čak i oštećenje opreme.

S druge strane, RF spojnik je uređaj sa više portova koji uzorkuje dio RF signala iz dalekovoda i isporučuje ga drugom portu. Spojnici se koriste u različite svrhe, kao što su praćenje signala, mjerenje snage i distribucija signala.

Primjena RF izolatora u RF spojnicama

Zaštita signala

Jedna od primarnih primjena RF izolatora u RF spojnicama je zaštita signala. U tipičnom RF sistemu, RF spojnici se često koriste za uzorkovanje i praćenje snage glavnog signala. Međutim, bilo kakve neusklađenosti impedancije na putu za praćenje mogu uzrokovati refleksije, koje se onda mogu vratiti do izvora i poremetiti glavni signal.

Postavljanjem RF izolatora između RF spojnice i opreme za nadzor, možemo spriječiti da ovi reflektirani signali dođu do izvora. Na primjer, u bežičnoj baznoj stanici, RF spojnik uzorkuje izlazni signal pojačala snage u svrhu praćenja. RF izolator je instaliran između spojnice i mjerača snage kako bi zaštitio pojačalo snage od reflektiranih signala uzrokovanih neusklađenošću impedancije u mjeraču snage ili spojnim kablovima. Ovo osigurava stabilnost i pouzdanost rada pojačala snage.

Poboljšanje kvaliteta signala

RF izolatori također mogu poboljšati kvalitet signala u aplikacijama RF spojnica. Kada se RF spojnik koristi za distribuciju signala, izlazni portovi mogu doživjeti različite uvjete opterećenja, što može dovesti do neusklađenosti impedanse i refleksije. Ove refleksije mogu uzrokovati izobličenje signala i smetnje, pogoršavajući ukupni kvalitet signala.

RF izolator se može dodati na svaki izlazni port RF spojnice da apsorbuje reflektovane signale i obezbedi usklađeno opterećenje na spojnici. Ovo pomaže u održavanju čistog i stabilnog izlaznog signala, posebno u visokofrekventnim aplikacijama gdje je integritet signala od najveće važnosti. Na primjer, u sistemu satelitske komunikacije, RF spojnici se koriste za distribuciju RF signala na više prijemnika. RF izolatori na izlaznim portovima sprežnika osiguravaju da su signali koje prima svaki prijemnik visokog kvaliteta, bez smetnji uzrokovanih refleksijama.

Zaštita pojačivača snage u spregnutim sistemima

U RF sistemima u kojima se pojačala snage koriste zajedno sa RF spojnicama, RF izolatori igraju vitalnu ulogu u zaštiti pojačivača snage. Pojačala snage su osjetljiva na reflektiranu snagu, a prekomjerna reflektirana snaga može uzrokovati pregrijavanje i oštećenje komponenti pojačala.

Kada se RF spojnica koristi za uzorkovanje izlazne snage pojačivača snage, izolator postavljen između pojačala i sprežnika sprečava da reflektovana snaga iz sprežnika ili naknadnih komponenti za praćenje ili distribuciju dospe do pojačala. Ovo produžava životni vijek pojačala snage i smanjuje rizik od kvarova sistema. Na primjer, u radarskom sistemu, pojačalo snage generiše RF signale velike snage, a RF spojnik uzorkuje dio ovog signala za praćenje. RF izolator osigurava da pojačalo snage radi sigurno i efikasno.

Specifični primjeri proizvoda

Kao dobavljač RF izolatora, nudimo širok spektar RF izolatora pogodnih za različite primjene RF spojnica. Naš6GHz RF koaksijalni izolatoriidealni su za aplikacije u frekvencijskom opsegu od 6GHz, kao što su Wi-Fi 6E sistemi. Ovi izolatori obezbeđuju odličnu izolaciju i male gubitke pri umetanju, obezbeđujući pouzdan rad RF spojnica u ovim sistemima.

Za visokofrekventne aplikacije, naš40GHz RF koaksijalni izolatoridizajnirani su da se nose sa izazovima frekvencija milimetarskih talasa. Obično se koriste u baznim stanicama 5G milimetarskog talasa, gdje se RF spojnici koriste za praćenje i distribuciju signala. Izolatori štite osjetljive komponente u sistemu od reflektiranih signala i održavaju kvalitet signala na ovim visokim frekvencijama.

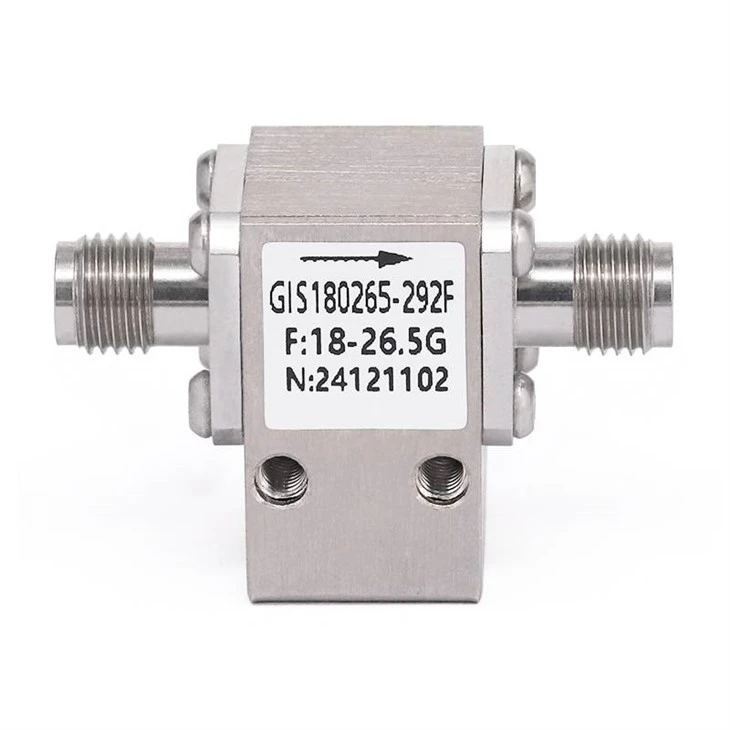

Naš26.5GHz RF koaksijalni izolatoritakođe su pogodni za aplikacije u frekventnom opsegu 24 - 26,5 GHz, kao što su automobilski radarski sistemi. U ovim sistemima, RF spojnici se koriste za razdvajanje i distribuciju RF signala, a izolatori osiguravaju stabilnost i pouzdanost rada radara štiteći komponente od refleksije.

Zaključak i poziv na akciju

U zaključku, primjena RF izolatora u RF spojnicama je raznolika i bitna je za pravilno funkcionisanje RF sistema. Od zaštite signala do poboljšanja kvaliteta signala i zaštite pojačivača snage, RF izolatori igraju ključnu ulogu u poboljšanju performansi i pouzdanosti sistema zasnovanih na RF spojnicama.
