Kako riješiti RF opterećenja?

Rješavanje problema s RF opterećenjem može biti malo glavobolja, ali uz odgovarajuće znanje - kako, to može biti zadatak koji se može upravljati. Kao dobavljač RF opterećenja, vidio sam dosta problema i naučio sam neke trikove tokom godina. Hajde da uronimo u to kako možete efikasno rešiti probleme sa RF opterećenjima.

Razumijevanje osnova RF opterećenja

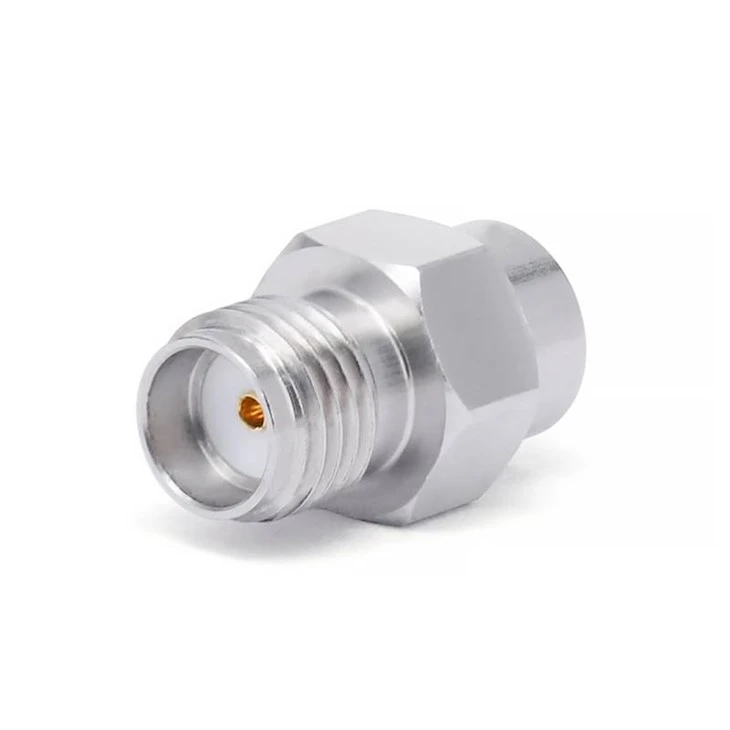

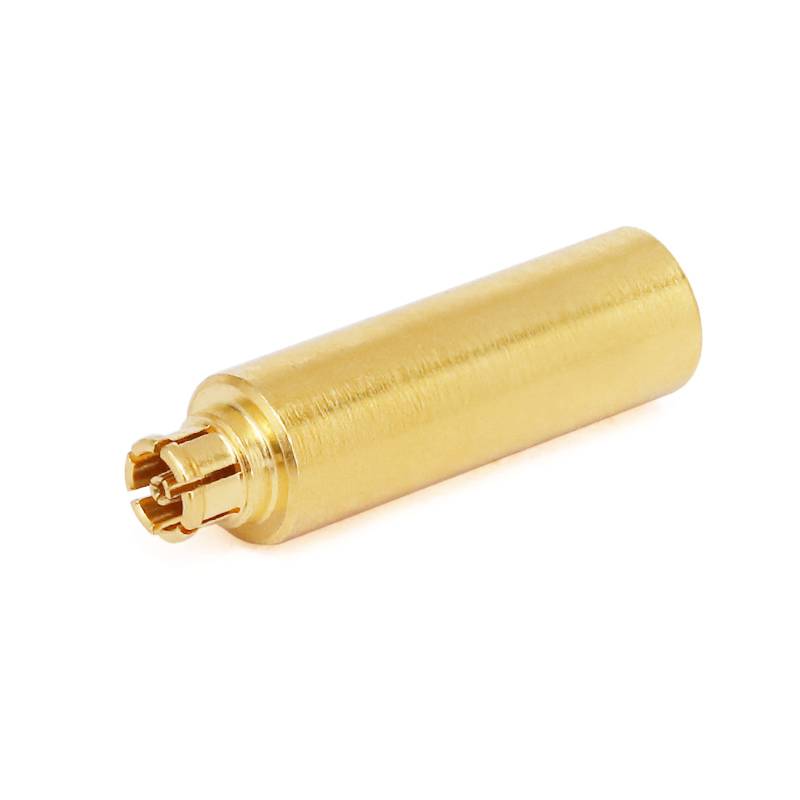

Prvo, šta su RF opterećenja? RF opterećenja su uređaji koji apsorbuju RF energiju i rasipaju je kao toplotu. Koriste se u raznim aplikacijama, kao što su testiranje predajnika, prijemnika i druge RF opreme. Postoje različite vrste RF opterećenja, kao nprG3PO RF opterećenja,SMA RF opterećenja, iGPO RF opterećenja. Svaki tip ima svoje specifikacije i karakteristike, koje mogu uticati na njihov rad i na kakve probleme mogu naići.

Vizuelni pregled

Prvi korak u rješavanju bilo kakvog RF opterećenja je vizualna inspekcija. Dobro pogledajte sam teret. Provjerite ima li fizičkih oštećenja, poput pukotina, udubljenja ili labavih spojeva. Oštećeno RF opterećenje može uzrokovati razne vrste problema, kao što je loše usklađivanje impedancije ili čak potpuni kvar.

Pogledajte konektore. Da li su čisti i bez korozije? Korodirani konektori mogu dovesti do gubitka signala i netačnih mjerenja. Ako vidite bilo kakvu koroziju, možete pokušati očistiti konektore odgovarajućim sredstvom za čišćenje kontakata. Obavezno slijedite upute proizvođača kada koristite bilo koje proizvode za čišćenje.

Također, provjerite kabel koji je spojen na RF opterećenje. Potražite bilo kakve znakove habanja, poput pohabanih žica ili oštećene izolacije. Neispravan kabl može uneti šum i smetnje u sistem, što otežava dobijanje tačnih očitavanja.

Ispitivanje impedance

Jedan od najvažnijih aspekata RF opterećenja je njegova impedansa. Impedansa je mjera za to kako se opterećenje opire protoku RF energije. Većina RF opterećenja je dizajnirana da ima specifičnu impedanciju, obično 50 oma. Ako je impedansa opterećenja isključena, to može uzrokovati refleksije i stajaće valove, što može utjecati na performanse vašeg RF sistema.

Da biste testirali impedanciju RF opterećenja, trebat će vam analizator impedanse ili analizator mreže. To su specijalizirani dijelovi opreme koji mogu mjeriti impedanciju uređaja u rasponu frekvencija. Spojite analizator na RF opterećenje i slijedite upute za izvođenje mjerenja.

Ako se izmjerena impedansa značajno razlikuje od specificirane vrijednosti, može doći do problema s opterećenjem. To može biti zbog greške u proizvodnji, fizičkog oštećenja ili problema s konektorima. U nekim slučajevima, možda ćete moći podesiti opterećenje da ispravite impedanciju, ali u drugim slučajevima, možda ćete morati zamijeniti opterećenje.

Power Handling

Još jedan važan faktor koji treba uzeti u obzir je kapacitet upravljanja snagom RF opterećenja. Svako RF opterećenje ima maksimalnu snagu, što ukazuje na maksimalnu količinu RF snage koju može bezbedno raspršiti. Ako pokušate da upravljate opterećenjem na nivou snage većoj od njegove nazivne, može se pregrijati i pokvariti.

Da biste provjerili da li je upravljanje napajanjem problem, morate znati nivo snage RF signala koji se primjenjuje na opterećenje. Za mjerenje snage možete koristiti mjerač snage. Uporedite izmerenu snagu sa maksimalnom ocenom snage RF opterećenja.

Ako je nivo snage blizu ili premašuje ocjenu, morate poduzeti mjere. Možete ili smanjiti snagu RF signala ili koristiti opterećenje veće snage. Pregrijavanje ne samo da može oštetiti opterećenje, već predstavlja i sigurnosni rizik, pa je važno riješiti ovaj problem što je prije moguće.

Frekvencijski odziv

RF opterećenja su dizajnirana da rade u određenom frekventnom opsegu. Ako koristite opterećenje izvan njegovog specificiranog frekvencijskog raspona, možda neće raditi kako se očekivalo. Frekvencijski odziv RF opterećenja opisuje kako se njegove performanse mijenjaju s frekvencijom.

Da biste testirali frekvencijski odziv, možete koristiti analizator spektra ili analizator mreže. Ovi alati mogu mjeriti amplitudu i fazu RF signala na različitim frekvencijama. Iscrtajte rezultate na grafikonu da vidite kako se opterećenje ponaša u opsegu frekvencija.

Ako frekvencijski odziv nije ravan ili ako postoje značajne varijacije, to može ukazivati ​​na problem s opterećenjem. To može biti zbog greške u dizajnu, greške u proizvodnji ili smetnji od strane drugih komponenti u sistemu. U nekim slučajevima, možda ćete moći kompenzirati probleme s frekventnim odzivom korištenjem dodatnih tehnika filtriranja ili izjednačavanja.

Integritet signala

Prilikom rješavanja problema RF opterećenja, također je važno uzeti u obzir integritet signala. Dobro RF opterećenje ne bi trebalo da unese bilo kakvo značajno izobličenje ili šum u signal. Da biste provjerili integritet signala, možete koristiti generator signala i osciloskop.

Generirajte poznati RF signal i primijenite ga na RF opterećenje. Zatim koristite osciloskop za mjerenje izlaznog signala. Uporedite izlazni signal sa ulaznim signalom. Potražite bilo kakve znakove izobličenja, kao što su promjene amplitude, faze ili oblika valnog oblika.

Ako primijetite bilo kakvo značajno izobličenje, to može biti posljedica problema s RF opterećenjem. To može biti uzrokovano nelinearnošću u opterećenju, lošim usklađivanjem impedancije ili smetnjama iz drugih izvora. Možda ćete morati dodatno istražiti uzrok izobličenja i poduzeti odgovarajuće mjere.

Temperaturno testiranje

Temperatura može imati značajan uticaj na performanse RF opterećenja. Kako opterećenje rasipa RF energiju kao toplotu, njegova temperatura može porasti. Ako temperatura postane previsoka, to može utjecati na impedanciju, upravljanje snagom i frekvencijski odziv opterećenja.

Da biste testirali temperaturu RF opterećenja, možete koristiti infracrveni termometar ili termoelement. Izmjerite temperaturu tereta dok je u radu. Uporedite izmerenu temperaturu sa maksimalnom radnom temperaturom koju je naveo proizvođač.

Ako se temperatura približava ili prelazi maksimalnu granicu, potrebno je poboljšati hlađenje tereta. Možete koristiti hladnjak ili ventilator za hlađenje kako biste raspršili toplinu. U nekim slučajevima, možda ćete morati smanjiti snagu RF signala kako biste spriječili pregrijavanje.

Kalibracija

Redovna kalibracija je neophodna za održavanje tačnosti RF opterećenja. Tokom vremena, performanse RF opterećenja mogu se promijeniti zbog faktora kao što su starenje, varijacije temperature i uvjeti okoline. Kalibracija osigurava da opterećenje i dalje radi unutar svoje specificirane tolerancije.

Većina RF opterećenja treba periodično kalibrirati, obično jednom godišnje ili prema preporuci proizvođača. Da biste kalibrirali RF opterećenje, morat ćete ga poslati u laboratoriju za kalibraciju. Laboratorija će koristiti specijaliziranu opremu za mjerenje performansi opterećenja i prilagođavanje ako je potrebno kako bi se vratila unutar specificirane tolerancije.

Zaključak

Rješavanje problema RF opterećenja može biti složen proces, ali slijedeći ove korake, možete identificirati i riješiti mnoge uobičajene probleme. Ne zaboravite da počnete sa vizuelnom inspekcijom, a zatim pređite na testiranje impedanse, upravljanja snagom, frekventnog odziva, integriteta signala i temperature. Redovna kalibracija je također važna kako bi se osigurala tačnost opterećenja.

Ako i dalje imate problema s rješavanjem RF opterećenja ili ako vam je potrebno novo RF opterećenje za vašu aplikaciju, ne ustručavajte se kontaktirati. Kao dobavljač RF opterećenja, imamo širok spektar visokokvalitetnih RF opterećenja, uključujućiG3PO RF opterećenja,SMA RF opterećenja, iGPO RF opterećenja. Možemo vam pomoći da pronađete pravo opterećenje za vaše potrebe i pružimo vam podršku koja vam je potrebna da vaš RF sistem radi nesmetano. Kontaktirajte nas danas kako bismo razgovarali o vašim zahtjevima i započeli proces nabavke.
