Kako testirati performanse RF cirkulatora?

Ispitivanje performansi RF cirkulatora je ključni korak u osiguravanju njihove kvalitete i pouzdanosti, posebno za dobavljača poput nas. RF Cirkulatori su pasivni tri - ili četiri - lučke uređaje koji omogućuju da RF signali prolaze u određenom smjeru, obično na ciklički način. U ovom blogu istražit ćemo različite metode i razmatranja za testiranje performansi RF cirkulatora.

Razumijevanje osnova RF cirkulatora

Prije nego što se unesete u metode ispitivanja, važno je imati jasno razumijevanje onoga što su circulatori RF-a i kako rade. RF Cirkulatori dizajnirani su tako da izoliraju različite dijelove RF sistema, sprečavajući refleksije i osiguranje efikasnog protoka signala. Obično se koriste u aplikacijama kao što su radarski sustavi, bežične komunikacijske mreže i mikrovalne ispitne opreme.

Osnovni princip RF cirkulatora zasnovan je na interakciji između magnetskog polja i RF signala. Kada RF signal uđe u jednu priključku cirkulatora, usmjeren je na sljedeći port u unaprijed definiranom nizu. Ova nekretnina čini cirkulatore korisnima za odvajanje prenosa i primanja staza u RF sistemima.

Ključni parametri performansi

Postoji nekoliko ključnih parametara performansi koje treba testirati prilikom procjene RF cirkulatora. Ovi parametri uključuju gubitak, izolacija, povratni gubitak, i fazni pomak.

1. Gubitak umetanja
   Gubitak umetanja je količina snage koja se gubi kada se RF signal prođe kroz cirkulator. Obično se mjeri u decibelima (dB). Niski gubitak umetanja je poželjan jer ukazuje da je cirkulator efikasan u prenošenju RF signala. Za mjerenje gubitka umetanja, generator signala koristi se za slanje poznatog RF signala u jednu priključku cirkulatora, a mjerač snage koristi se za mjerenje snage na izlazni priključak. Razlika između ulazne snage i izlazne snage je gubitak umetanja.

2. Izolacija
   Izolacija je mjera koliko dobro cirkulator razdvaja signale između različitih portova. Takođe se meri u db. Visoka izolacija važna je za sprečavanje smetnji između različitih dijelova RF sistema. Za mjerenje izolacije, signal se primjenjuje na jedan port, a izmjere se napajanje u ne-susjednom portu. Odnos ulazne snage na snagu u nesusednom portu koji nije susjedan port daje izolacijsku vrijednost.

3. Povratni gubitak
   Povratni gubitak je mjera količine moći koja se odražava natrag iz cirkulatora. To je pokazatelj koliko dobro cirkulator odgovara impedansu povezanog RF sistema. Visoki povrat gubitka poželjan je jer znači da se to odražava na manje moći. Povratni gubitak može se mjeriti pomoću mrežnog analizatora, koji šalje swet RF signal u cirkulator i mjeri odbijen signal.

4. Fazna pomicanja
   Fazna pomicanja je promjena faze RF signala dok prolazi kroz cirkulator. Važno je u aplikacijama u kojima je potrebno kontrolirati fazu signala, poput ukidanja - antena matrice. Fazna pomicanja može se mjeriti pomoću vektorske mrežne analizatora koji može mjeriti i veličinu i fazu RF signala.



Oprema za testiranje

Za testiranje performansi RF cirkulatora potrebno je nekoliko vrsta opreme. Oni uključuju generatore signala, brojilo snage, mrežne analizatore i analizatore spektra.

1. Generatori signala
   Generatori signala koriste se za generiranje RF signala sa specifičnim frekvencijama, amplitudima i modulacijskim formatima. Bitni su za testiranje gubitka umetanja i izolaciju RF cirkulatora. Dobar generator signala trebao bi imati široku frekvencijsku opsegu, visoku izlaznu snagu i nisku fazu buku.

2. Brojila za napajanje
   Brojila za napajanje koriste se za mjerenje snage RF signala. Koriste se zajedno sa generatorima signala za mjerenje gubitka i izolacije umetanja. Mjerač snage treba imati veliku preciznost i širok dinamički raspon.

3. Mrežni analizatori
   Mrežni analizatori su najstrašnija oprema za testiranje RF cirkulatora. Oni mogu mjeriti gubitak, izolaciju, izolaciju, povratni gubitak i fazni pomak istovremeno. Network analizator šalje splet RF signal u cirkulator i mjeri prenesene i reflektirane signale na različitim frekvencijama. Također može prikazati rezultate u različitim formatima, poput Smith Charts i frekvencijskih parcela.

4. Analizatori spektra
   Analizatori spektra koriste se za analizu frekvencijskog spektra RF signala. Oni se mogu koristiti za otkrivanje svih neželjenih signala ili harmonike koje generira cirkulator. Analizator spektra može prikazati snagu signala kao funkciju frekvencije, omogućavajući jednostavno identifikaciju bilo koje frekvencije - povezanih pitanja.

Postupci testiranja

Ispitivanje RF cirkulatora obično uključuje sljedeće korake:

1. Početno postavljanje
   Prije pokretanja ispitivanja, oprema za testiranje treba kalibrirati kako bi se osigurala tačna mjerenja. Cirkulator bi trebao biti pravilno spojen na opremu za testiranje, a impedancija sustava treba podudarati sa impedancijom cirkulatora.

2. Mjerenje gubitka umetanja
   Generator signala postavljen je na određenu frekvenciju i amplitudu, a signal se šalje u jednu port cirkulatora. Mjerač snage koristi se za mjerenje snage na izlazni priključak. Gubitak umetanja izračunava se povlačenjem izlazne snage iz ulazne snage. Ovo mjerenje se ponavlja na različitim frekvencijama za dobivanje frekvencijskog odziva gubitka umetanja.

3. Merenje izolacije
   Signal se nanosi na jednu luku cirkulatora, a napajanje u ne-susjednom portu mjeri se pomoću mjerača snage. Izolacija se izračunava kao omjer ulazne snage na snagu u nesu susjednom portu. Slično gubitku umetanja, izolacija se mjeri na različitim frekvencijama za dobivanje frekvencije izolacije.

4. Mjerenje povratnog gubitka
   Mrežni analizator koristi se za mjerenje povratnog gubitka. Network analizator šalje swet RF signal u cirkulator, a odrezan signal se mjeri. Povratni gubitak prikazuje se na mrežnom analizu kao funkciju frekvencije.

5. Mjerenje fazne promjene
   Vektorski mrežni analizator koristi se za mjerenje promjene faze. Vektorski analizator mreže mjeri i veličinu i fazu RF signala dok prolazi kroz cirkulator. Fazni pomak izračunava se kao razlika u fazi između ulaznih i izlaznih signala.

Razmatranja za testiranje

Prilikom testiranja RF cirkulatora postoji nekoliko razmatranja koja je potrebno uzeti u obzir.

1. Okolišni uvjeti
   Nastupi izvedbe RF cirkulatora mogu utjecati na životne sredine kao što su temperatura, vlaga i vibracija. Stoga se testiranje treba izvesti u kontroliranim uvjetima okoliša kako bi se osigurali tačni i ponovljivi rezultati.

2. Gubici kabela
   Kablovi koji se koriste za povezivanje cirkulatora na opremu za testiranje mogu uvesti gubitke i fazne smjene. Ovi gubici treba uzeti u obzir pri izračunavanju parametara performansi cirkulatora. Preporučuje se upotreba visokog - kvalitetnih kablova sa niskim gubicima i stabilnim faznim karakteristikama.

3. Ispitivanje frekvencijskim rasponom
   Opseg frekvencije testiranja treba pokriti cijeli raspon radne frekvencije cirkulatora. To osigurava da cirkulator radi dobro preko svog predviđenog frekvencijskog spektra.

Zaključak

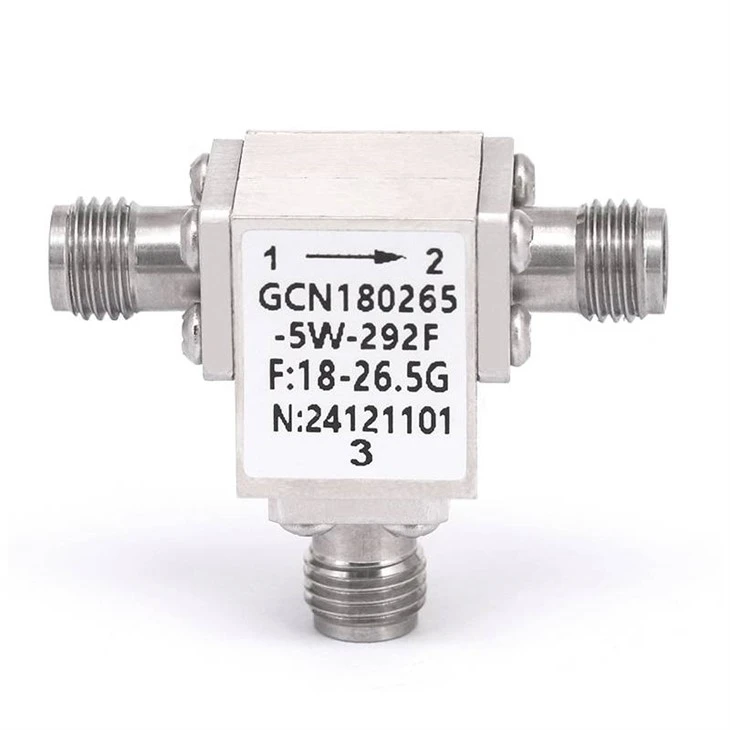

Ispitivanje performansi RF cirkulatora je složen, ali suštinski proces za osiguranje njihove kvalitete i pouzdanosti. Mjerenjem ključnih parametara performansi kao što su gubitak umetanja, izolacije, povratni gubitak i fazni pomak, možemo osigurati da je našaRF koaksijalni cirkulatoriispunjavaju najviše standarde. U našoj kompaniji posvećeni smo pružanju visokokvalitetnih RF cirkulatora koji su temeljito testirani kako bi se osigurali optimalne performanse.

Ako su vam potrebni RF Cirkulatori za vaš RF sistem, pozivamo vas da nas kontaktirate za raspravu o nabavci. Naš tim stručnjaka spreman je da vam pomogne u odabiru pravih cirkulatora za vašu konkretnu aplikaciju i da odgovorite na sva pitanja koja možete imati.

Reference

• Pozar, DM (2011). Mikrovalna pećnica. Wiley.
• Collin, RE (2001). Fondacije za mikrotalasni inženjering. Wiley.
