Kako uskladiti izlaznu impedanciju RF pojačala?

Hej tamo! Kao dobavljač RF pojačala, u posljednje vrijeme dobijam gomilu pitanja o tome kako uskladiti izlaznu impedanciju RF pojačala. To je ključna tema, i ja sam oduševljen da podijelim neke uvide s vama.

Prvo, hajde da razgovaramo o tome zašto je usklađivanje impedanse tako velika stvar. U svijetu RF pojačala, usklađivanje impedanse je kao pronalaženje savršenog partnera za ples. Kada se izlazna impedansa pojačala poklapa sa impedancijom opterećenja (uređaja na koji je povezan), to osigurava maksimalan prijenos snage. To znači da izvlačite maksimum iz vašeg pojačala i smanjujete refleksiju signala. Refleksije signala mogu uzrokovati sve vrste glavobolja, poput smanjene efikasnosti, povećane buke, pa čak i oštećenja vašeg pojačala.

Dakle, kako ćete uskladiti izlaznu impedanciju RF pojačala? Pa, postoji nekoliko različitih metoda, a ja ću vas provesti kroz neke od najčešćih.

1. Korištenje odgovarajuće mreže

Jedan od najpopularnijih načina usklađivanja impedancije je korištenje mreže za usklađivanje. Mreža za usklađivanje je kolo koje je dizajnirano da transformiše impedanciju pojačala kako bi se uskladila s impedancijom opterećenja. Postoji nekoliko tipova odgovarajućih mreža, ali dvije od najčešćih su L-mreža i Pi-mreža.

L-mreža je jednostavan i efikasan način usklađivanja impedancije. Sastoji se od dvije reaktivne komponente (bilo induktora ili kondenzatora) raspoređenih u L obliku. Vrijednosti ovih komponenti se izračunavaju na osnovu ulaznih i izlaznih impedancija koje pokušavate uskladiti. Na primjer, ako vaše pojačalo ima izlaznu impedanciju od 50 oma, a vaše opterećenje ima impedanciju od 25 oma, L-mreža može biti dizajnirana da transformiše impedanciju od 50 oma u 25 oma.

Pi-mreža je malo složenija od L-mreže, ali nudi veću fleksibilnost. Sastoji se od tri reaktivne komponente raspoređene u Pi obliku. Pi-mreža se može koristiti za usklađivanje sa širim rasponom impedancija i može također pružiti neke mogućnosti filtriranja.

Prilikom dizajniranja odgovarajuće mreže, važno je koristiti visokokvalitetne komponente. Komponente lošeg kvaliteta mogu dovesti do gubitaka i uticati na performanse vaše odgovarajuće mreže. Možete pronaći neke sjajne RF komponente od pouzdanih dobavljača, koje zaista mogu napraviti razliku u performansama vašeg pojačala.

2. Podešavanje pojačala

Drugi način usklađivanja izlazne impedancije je podešavanje samog pojačala. Neka RF pojačala imaju podesive komponente koje vam omogućavaju fino podešavanje izlazne impedanse. Ovo može biti odlična opcija ako trebate napraviti mala podešavanja impedancije kako biste postigli bolje podudaranje.

Na primjer, neka pojačala imaju podesive postavke bias-a koje mogu utjecati na izlaznu impedanciju. Podešavanjem bias-a možete promijeniti radnu tačku pojačala i potencijalno poboljšati podudaranje impedanse. Međutim, važno je biti oprezan kada podešavate pojačalo, jer pogrešna podešavanja mogu uzrokovati da pojačalo radi izvan svojih specifikacija i potencijalno ga oštetiti.

3. Korištenje transformatora

Transformatori se također mogu koristiti za usklađivanje impedanse. Transformator radi tako što mijenja nivoe napona i struje između dva kola, što može efikasno promijeniti impedanciju. Na primjer, opadajući transformator se može koristiti za smanjenje impedancije izlaznog pojačala kako bi odgovarao opterećenju niže impedancije.

Transformatori imaju neke prednosti u odnosu na druge metode uparivanja. Oni mogu osigurati izolaciju između pojačala i opterećenja, što može biti korisno u nekim aplikacijama. Oni također imaju širok propusni opseg, što znači da mogu dobro raditi na različitim frekvencijama. Međutim, transformatori mogu biti glomazni i skupi, posebno za aplikacije velike snage.

4. Odabir pravog pojačala

Jedan od najjednostavnijih načina da osigurate dobro usklađivanje impedanse je da odaberete pojačalo koje već ima izlaznu impedanciju koja je bliska impedanciji vašeg opterećenja. U našoj kompaniji nudimo širok spektar RF pojačala sa različitim izlaznim impedancijama za različite aplikacije.

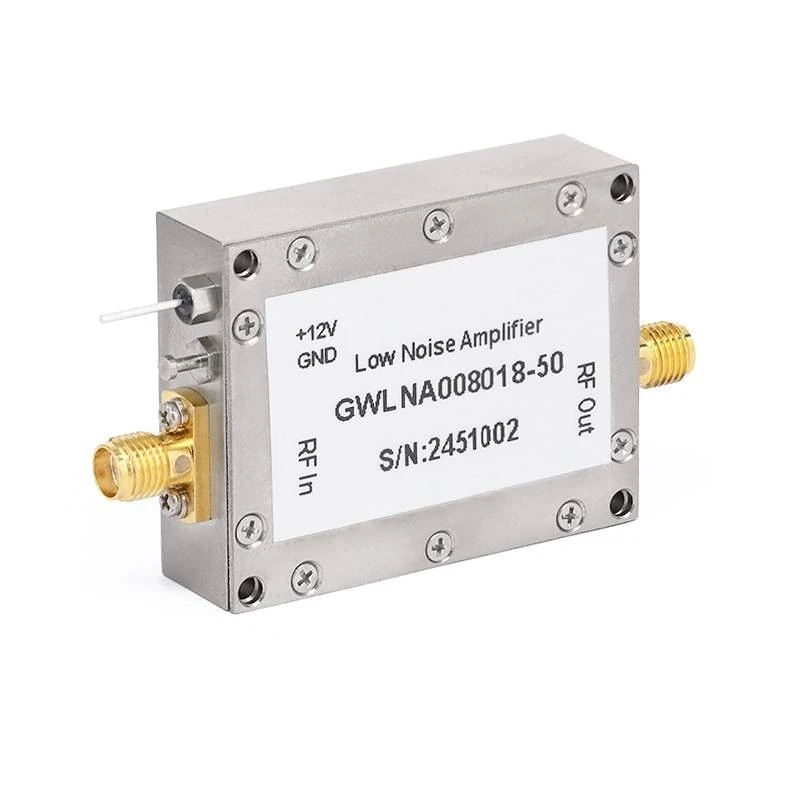

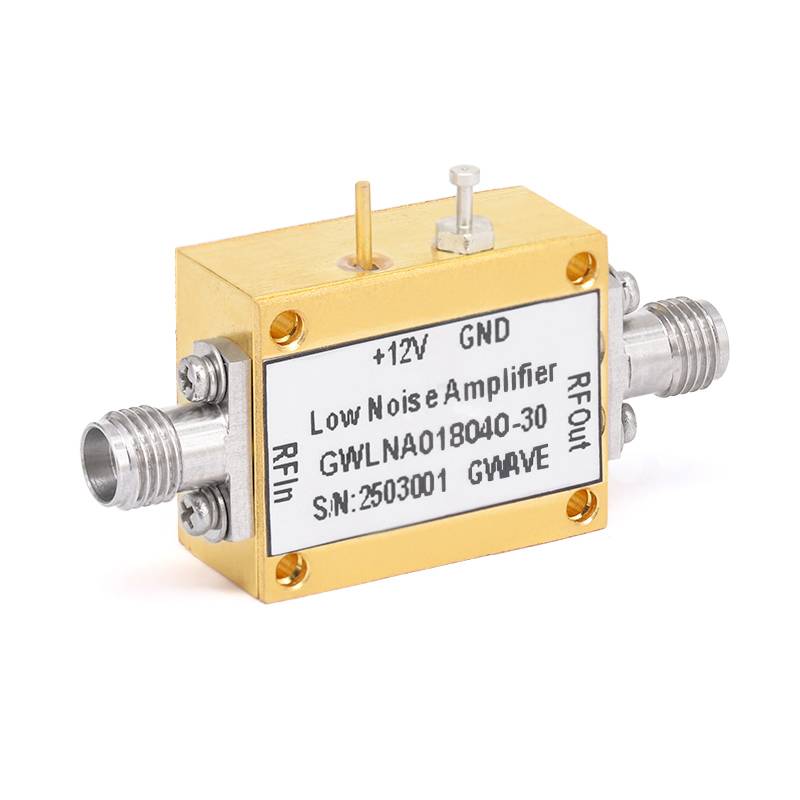

Na primjer, ako radite na projektu koji zahtijeva niskošumno pojačalo sa izlaznom impedancijom od 50 oma, imamo odlične opcije. Pogledajte naše40GHz niskošumna pojačala,18GHz niskošumna pojačala, i50GHz niskošumna pojačala. Ova pojačala su dizajnirana da pruže odlične performanse i dostupna su sa različitim izlaznim impedancijama kako bi zadovoljile vaše potrebe.

Testiranje i verifikacija

Nakon što implementirate metodu za usklađivanje izlazne impedancije, važno je testirati i provjeriti rezultate. Možete koristiti mrežni analizator za mjerenje impedancije i koeficijenta refleksije pojačala i opterećenja. Koeficijent refleksije je mjera koliko se signala odbija od opterećenja. Nizak koeficijent refleksije ukazuje na dobro podudaranje impedancije.

Ako ustanovite da podudarnost impedancije nije tako dobra kao što biste željeli, možda ćete morati izvršiti neke prilagodbe u odgovarajućoj mreži ili postavkama pojačala. Možda će biti potrebno malo pokušaja i grešaka da biste dobili savršeno podudaranje, ali je vrijedno truda kako biste osigurali optimalne performanse vašeg RF sistema.

Zaključak

Usklađivanje izlazne impedanse RF pojačala je važan korak u osiguravanju performansi i efikasnosti vašeg RF sistema. Bilo da odlučite koristiti odgovarajuću mrežu, podesiti pojačalo, koristiti transformator ili odabrati pravo pojačalo od samog početka, postoji nekoliko dostupnih metoda koje će vam pomoći da postignete dobro podudaranje impedancije.

Ako i dalje imate problema sa usklađivanjem impedancije ili ako tražite pravo RF pojačalo za svoj projekat, ne ustručavajte se da se obratite. Tu smo da vam pomognemo da pronađete najbolja rješenja za vaše RF potrebe. Bilo da ste hobi koji radi na malom projektu ili ste profesionalac u industriji, imamo stručnost i proizvode da vam pomognemo. Dakle, slobodno nas kontaktirajte za više informacija i za početak diskusije o vašim zahtjevima za RF pojačalo.

Reference

• Požar, DM (2011). Microwave Engineering. Wiley.
• Collin, RE (2001). Osnove mikrotalasnog inženjerstva. McGraw-Hill.
