Kako osigurati stabilnost RF pojačala?

Yo, Jos Entusiasts! Kao dobavljač RF pojačala, vidio sam iz prve ruke koliko je ključno zadržati ove loše dječake stabilne. U ovom blogu podijelit ću neke savjete o tome kako osigurati stabilnost RF pojačala.

Krenimo sa osnovama. Šta je tačno stabilnost u RF pojačalo? Pa, u jednostavnim pojmovima, stabilno pojačalo je onaj koji ne oscilira ili ne ide sijetom u normalnim radnim uvjetima. Oscilacije mogu zabrljati signal, uzrokovati smetnje, pa čak i oštetiti samo pojačalo. Dakle, definitivno to želimo izbjeći.

1. Pravilni izbor komponenti

Prvi korak u osiguravanju stabilnosti pojačala odabire prave komponente. Ovo uključuje tranzistore, otpornike, kondenzatore i induktore. Svaka komponenta igra vitalnu ulogu u performansama pojačala, a koristeći niske - nekvalitetne ili neusklađene dijelove mogu dovesti do nestabilnosti.

Za tranzistore moramo pogledati parametre poput dobitka, buke, i rukovanja napajanjem. Tranzistor s previsokom dobitkom može učiniti pojačalo sklonim oscilacijama. S druge strane, tranzistor sa malim dobitkom možda neće pružiti dovoljno pojačanja. Moramo uzeti u obzir i frekvencijski raspon tranzistora. Treba biti pogodan za radnu frekvenciju našeg pojačala.

Otpornici, kondenzatori i induktori koriste se za pristranost, spoj i podudaranje. Na primjer, pristrasni otpornici postavljaju DC operacijsku točku tranzistora. Ako ovi otpornici nisu pravilno odabrani, tranzistor možda ne može raditi u željenoj regiji, što dovodi do nestabilnosti. Kondenzatori i induktori koriste se za podudaranje impedancije. Dobra podudaranje impedance između pojačala i tereta pomaže u efikasnom prenosu energije i smanjuje šanse za razmišljanje, što može uzrokovati oscilacije.

2. Uspodarenje unosa i izlaza

Podudaranje impedancije super je važno za stabilnost pojačala. Kada su impedancije ulaznih i izlaza pojačala podudaraju se s izvornim i opterećenim impedancijama, možemo minimizirati refleksije. Refleksije mogu uzrokovati stajanje valova u pojačalu, što može dovesti do oscilacija.

Možemo koristiti različite tehnike za podudaranje impedancije, poput korištenja podudaranja mreža. Ove mreže se mogu sačiniti od kondenzatora i induktora. Na primjer, jednostavna L - mreža može se koristiti za podudaranje impedancije opterećenja u izlaznu impedanciju pojačala. Postoje i složenije podudaranje mreže poput PI - Mreža i T - mreže, što može pružiti bolje podudaranje preko šireg frekvencijskog raspona.

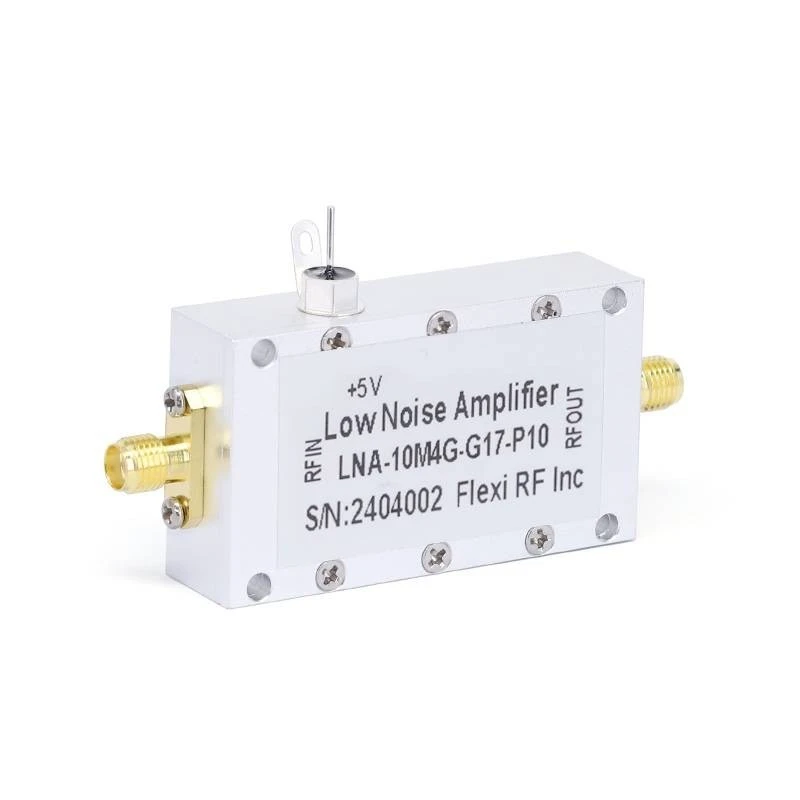

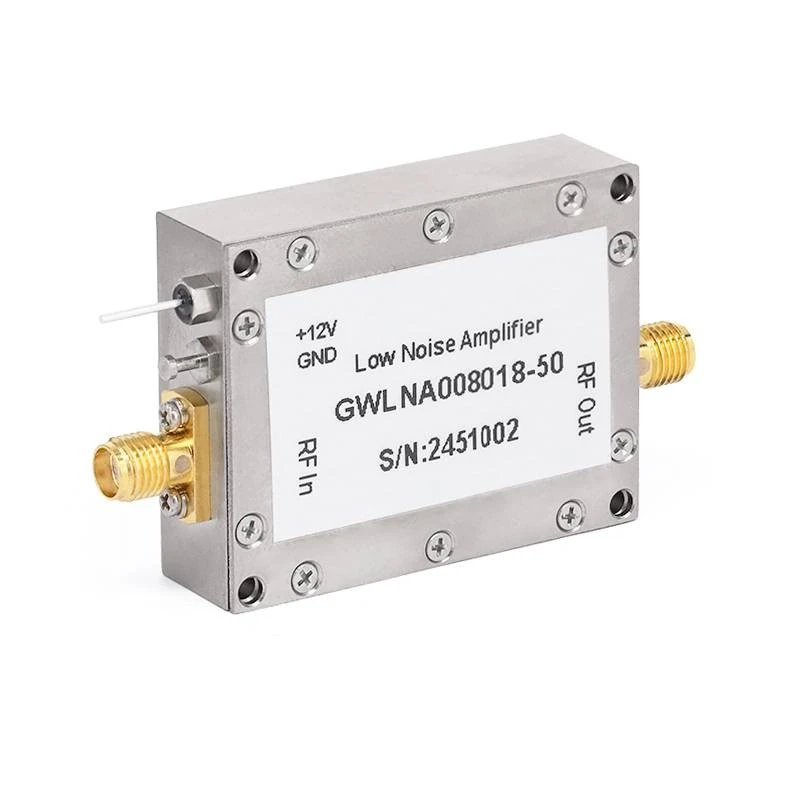

U našoj kompaniji nudimo niz RF pojačala sa odličnim odgovarajućim unosom i izlazom. Pogledajte naše220GHz niske pojačale buke,90GHZ niske pojačale buke, i18GHz nisko pojačala sa niskim bukama. Ove pojačale su dizajnirane s pravilnim podudaranjem mreža kako bi se osigurala stabilna operacija.

3. Pristraljivi krugovi

Pristranost je još jedan ključni faktor u stabilnosti pojačala. Pristrasni krug postavlja istosmjernu operacijsku točku tranzistora. Stabilan pristrasni krug osigurava da tranzistor radi u linearnoj regiji, gdje može pružiti dosljedno pojačanje.

Postoje različite vrste pristranih krugova, poput fiksne - pristranosti, samoposluge i napona - pristranost razdjelnika. Napon - pristranost razdjelnika jedan je od najčešće korištenih pristranih krugova jer pruža dobru stabilnost u širokom rasponu radnih uvjeta. Koristi dva otporna za podijelivanje napona napajanja i postavi bazni napon tranzistora.

Prilikom dizajniranja pristrasnog kruga moramo razmotriti faktore poput promjena temperature. Tranzistori su osjetljivi na temperaturu, a njihove karakteristike mogu se mijenjati sa temperaturom. Dobar prialing krug trebao bi biti u mogućnosti nadoknaditi ove promjene temperature i zadržati radno mjesto stabilno.

4. Izgled PCB-a

Izgled ispisanog kruga (PCB) može imati veliki utjecaj na stabilnost pojačala. Loše dizajniran izgled PCB-a može uvesti neželjene parazitske kapacitet i indukcije, što može uzrokovati oscilacije.

Moramo obratiti pažnju na sljedeće tačke prilikom dizajniranja PCB izgleda:

• Postavljanje komponenata: Stavite komponente blizu da biste smanjili dužinu tragova međusobno povezivanje. Dugi tragovi mogu djelovati kao antene i zrače elektromagnetskom energijom, što može prouzrokovati smetnje i nestabilnost.
• Uzeti: Pravilna shema uzemljenja je bitna. Trebali bismo koristiti jedinstvenu zemlju ili zvijezdu - konfiguraciju tla kako biste izbjegli mljevene petlje. Prizemne petlje mogu uvesti buku i uzrokovati nestabilnost u pojačalu.
• Odvajanje napajanja: Koristite razdvajanje kondenzatora u blizini iglica za napajanje komponenti. Ovi kondenzatori pomažu u filtriranju visokoj frekvencijskoj buci iz napajanja i spriječiti da utječe na performanse pojačala.

5. Povratne informacije

Povratne informacije mogu se koristiti za poboljšanje stabilnosti pojačala. Postoje dvije vrste povratnih informacija: pozitivne povratne informacije i negativne povratne informacije. Pozitivne povratne informacije mogu povećati dobitak pojačala, ali to može učiniti i pojačalo nestabilnim. Negativne povratne informacije, s druge strane, mogu umanjiti dobitak, ali poboljšati stabilnost, linearnost i propusnost pojačala.

Možemo koristiti negativne povratne informacije za kontrolu pojačanja pojačala i smanjiti efekte varijacija parametara. Na primjer, možemo koristiti otpornik u puni povratne informacije da biste postavili pojačanje pojačala. Podešavanjem vrijednosti ovog otpornika možemo kontrolirati količinu negativnih povratnih informacija i na taj način pojačalo pojačala.

6. Termičko upravljanje

Toplina može imati značajan utjecaj na stabilnost pojačala. Kako se temperatura pojačala povećava, karakteristike komponenti mogu se promijeniti, što može dovesti do nestabilnosti.

Moramo osigurati pravilno termičko upravljanje pojačalom. To se može učiniti pomoću hladnjaka, navijača ili drugih rashladnih uređaja. Toplotni sudoperi koriste se za rasipanje topline koju generiraju komponente. Oni povećavaju površinu komponente, omogućavajući mu da se toplota prebaci efikasnije u okolno okruženje. Navijači se mogu koristiti za povećanje protoka zraka preko hladnjaka, dodatno poboljšanje efikasnosti hlađenja.

7. Testiranje i nadzor

Jednom kada je pojačalo dizajnirano i izgrađeno, moramo testirati i nadgledati njegove performanse. Možemo koristiti raznu testnu opremu, poput analizatora spektra, mrežnih analizatora i osciloskopa, za mjerenje pojačanja pojačala, reakcija frekvencije i stabilnosti.

Tokom procesa testiranja možemo tražiti znakove nestabilnosti, poput oscilacija ili nenormalnih frekvencijskih odgovora. Ako otkrijemo bilo kakve probleme, možemo prilagoditi dizajnu ili komponente pojačala za poboljšanje njene stabilnosti.

Također moramo nadgledati performanse pojačala s vremenom. Čimbenici zaštite okoliša poput temperature i vlage mogu se mijenjati, a ove promjene mogu utjecati na stabilnost pojačala. Praćenje performansi pojačala možemo otkriti bilo kakve promjene rano i poduzeti korektivne radnje.

Zaključno, osiguravanje stabilnosti RF pojačala zahtijeva kombinaciju odgovarajućeg odabira komponente, impedance podudaranja, pristranosti, izgled PCB-a, povratne informacije, termička upravljanja i testiranje. U našoj kompaniji unosimo sve ove faktore u obzir prilikom dizajniranja i izrade naših RF pojačala. Zalažemo se za pružanje visokog kvaliteta, stabilnih RF pojačala našim kupcima.

Ako ste zainteresirani za kupovinu RF pojačala ili imate bilo kakvih pitanja o stabilnosti pojačala, ne ustručavajte se da nam posegnete. Ovdje smo da vam pomognemo da pronađete najbolje rješenje za vaše potrebe.

Reference

• Gonzalez, Guillermo. Mikrotalasna tranzistorska pojačala: Analiza i dizajn. Prentice Hall, 1997.
• Pozar, David M. Mikrovalna tehnika. Wiley, 2011.
