Kako odabrati pravi RF cirkulator za određenu primjenu?

Kada su u pitanju radio frekvencijski (RF) sistemi, odabir pravog RF cirkulatora je ključan za osiguravanje optimalnih performansi i efikasnosti. Kao renomirani dobavljač RF cirkulacionih pumpi, razumijem složenost ovog procesa donošenja odluka. U ovom postu na blogu ću vas voditi kroz ključne faktore koje treba uzeti u obzir pri odabiru RF cirkulatora za određenu primjenu.

Razumijevanje RF cirkulatora

Prije nego što uđete u proces odabira, bitno je imati osnovno razumijevanje o tome šta je RF cirkulator i kako radi. RF cirkulator je pasivni, nerecipročni uređaj sa tri ili četiri priključka koji omogućava da RF signali teku u određenom smjeru, obično u kružnom uzorku. To znači da će signal koji ulazi u jedan port izaći kroz sljedeći port u unaprijed definiranom nizu.

Nerecipročna priroda RF cirkulatora je ono što ih čini tako vrednim u RF sistemima. Mogu se koristiti za izolaciju različitih dijelova sistema, zaštitu osjetljivih komponenti od reflektiranih signala i poboljšanje ukupnih performansi sistema. Na primjer, u sistemu odašiljač-prijemnik, RF cirkulator se može koristiti za razdvajanje odaslanih i primljenih signala, sprječavajući smetnje i poboljšavajući kvalitet signala.

Ključni faktori koje treba uzeti u obzir

Sada kada imamo osnovno razumijevanje RF cirkulatora, hajde da istražimo ključne faktore koje treba uzeti u obzir pri odabiru pravog za vašu specifičnu primjenu.

Frekvencijski opseg

Prvi i najvažniji faktor koji treba uzeti u obzir je frekvencijski opseg RF cirkulatora. Različite aplikacije zahtijevaju različite frekventne opsege, a ključno je odabrati cirkulator koji može raditi unutar željenog frekvencijskog opsega. Na primjer, ako radite na mikrovalnom komunikacijskom sistemu, trebat će vam cirkulator koji može raditi na mikrovalnim frekvencijama.

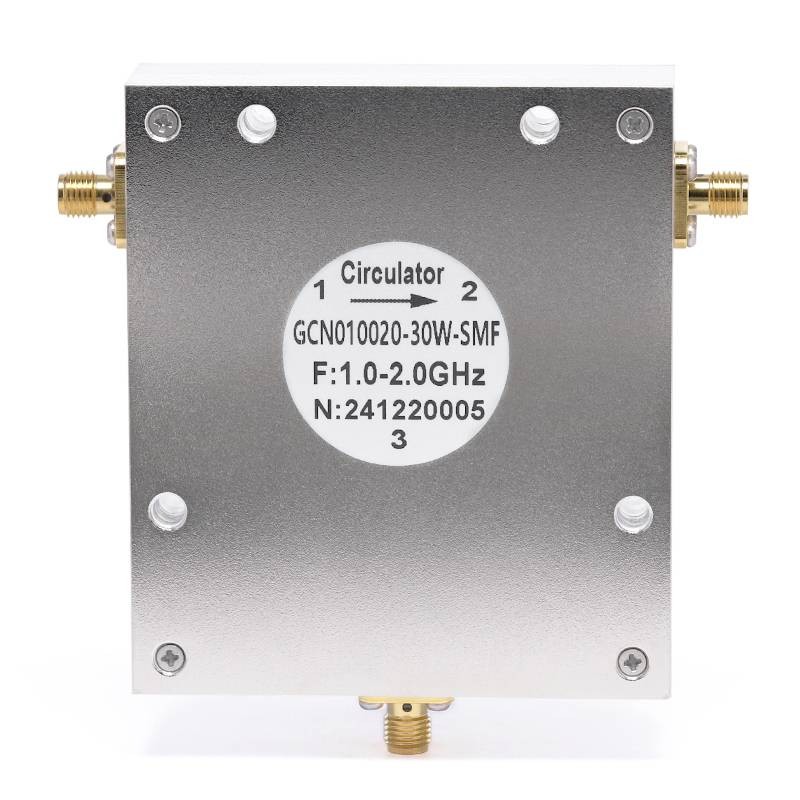

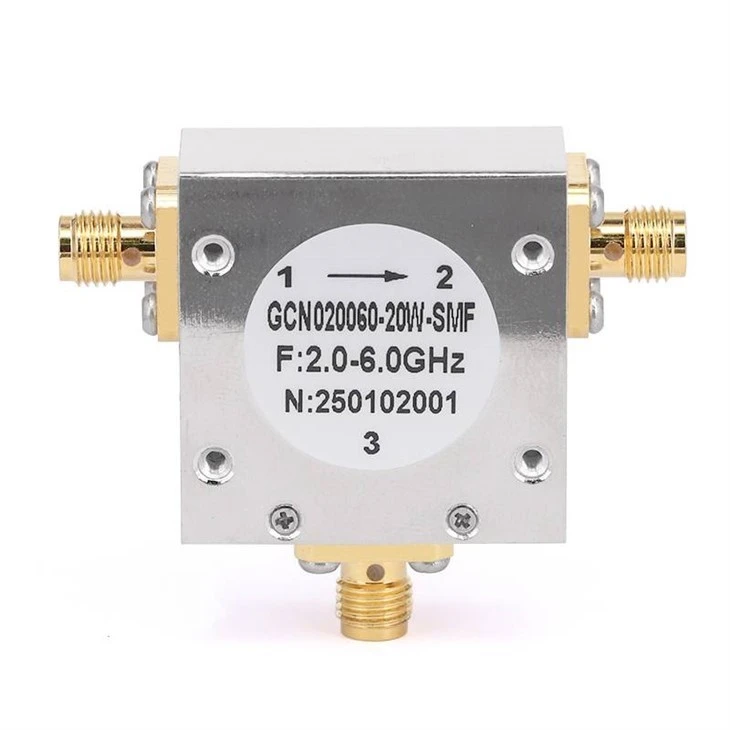

Kao dobavljač, nudimo široku paletu RF cirkulatora sa različitim frekventnim opsezima kako bismo zadovoljili potrebe različitih aplikacija. Na primjer, naše26.5GHz RF koaksijalni cirkulatorisu dizajnirani za visokofrekventne aplikacije, dok su naši40GHz RF koaksijalni cirkulatorisu pogodni za još veće zahtjeve frekvencije. Imamo i mi6GHz RF koaksijalni cirkulatoriza aplikacije niže frekvencije.

Power Handling

Još jedan važan faktor koji treba uzeti u obzir je sposobnost rukovanja energijom RF cirkulatora. Kapacitet rada cirkulacione pumpe odnosi se na maksimalnu količinu snage koju može podnijeti bez značajnog smanjenja performansi. Ključno je odabrati cirkulator koji može podnijeti nivoe snage vaše specifične aplikacije kako bi se osigurao pouzdan rad.

Prilikom odabira cirkulacijske pumpe na osnovu upravljanja snagom, važno je uzeti u obzir i prosječnu snagu i zahtjeve za vršnom snagom vašeg sistema. Za aplikacije velike snage, kao što su radarski sistemi ili predajnici velike snage, trebat će vam cirkulator s velikim kapacitetom upravljanja snagom. Naši RF cirkulatori dostupni su u različitim klasama snage kako bi se prilagodili različitim zahtjevima za snagom.

Insertion Loss

Gubitak ubacivanja je još jedan kritičan parametar koji treba uzeti u obzir pri odabiru RF cirkulatora. Gubitak umetanja odnosi se na količinu energije koja se gubi dok RF signal prolazi kroz cirkulator. Manji gubitak umetanja ukazuje na bolje performanse, jer se manje energije troši u cirkulacionoj pumpi.

Uopšteno govoreći, umetnuti gubitak se mjeri u decibelima (dB), a niža vrijednost dB ukazuje na manji gubitak. Prilikom odabira cirkulatora, važno je odabrati onu sa malim gubitkom umetanja kako bi se smanjio gubitak energije i poboljšala ukupna efikasnost sistema. Naši RF cirkulatori su dizajnirani da imaju male gubitke pri umetanju, osiguravajući optimalne performanse u vašoj primjeni.

Izolacija

Izolacija je još jedan važan parametar koji mjeri sposobnost cirkulatora da izoluje ulazne i izlazne portove. Visoka vrijednost izolacije ukazuje na to da cirkulator može efikasno spriječiti curenje signala između portova, smanjujući smetnje i poboljšavajući kvalitet signala.

Izolacija se također mjeri u decibelima (dB), a viša vrijednost dB ukazuje na bolju izolaciju. Prilikom odabira cirkulatora, važno je odabrati onu s visokom vrijednošću izolacije kako biste osigurali pouzdan rad i minimizirali smetnje u vašem sistemu. Naši RF cirkulatori su dizajnirani da imaju visoku izolaciju, pružajući odlične performanse u raznim aplikacijama.

VSWR (odnos stajaćih talasa napona)

VSWR je mjera koliko dobro RF cirkulator odgovara impedanciji povezanih komponenti. Niska VSWR vrijednost ukazuje na dobro podudaranje impedanse, što znači da se manje snage reflektira natrag od cirkulatora, što rezultira boljim performansama i efikasnosti.

VSWR se obično izražava kao odnos, kao što je 1,2:1 ili 1,5:1. Niži omjer ukazuje na bolje podudaranje impedanse. Prilikom odabira cirkulatora, važno je odabrati onu sa niskom VSWR vrijednošću kako biste osigurali optimalne performanse i minimizirali gubitak energije u vašem sistemu. Naši RF cirkulatori su dizajnirani da imaju nizak VSWR, pružajući dobru impedanciju i odlične performanse.

Veličina i faktor oblika

Veličina i faktor oblika RF cirkulatora su takođe važna razmatranja, posebno u aplikacijama gde je prostor ograničen. Različite aplikacije mogu zahtijevati različite veličine i faktore oblika cirkulacionih pumpi, a ključno je odabrati onu koja se može uklopiti u vaš sistem.

Kao dobavljač, nudimo razne RF cirkulacione pumpe različitih veličina i faktora oblika kako bismo zadovoljili potrebe različitih aplikacija. Bilo da vam je potrebna kompaktna cirkulacijska pumpa za prijenosni uređaj ili veća cirkulacija za sistem velike snage, imamo pravo rješenje za vas.

Specifična razmatranja aplikacije

Pored gore navedenih općih faktora, postoje i neka razmatranja specifična za primjenu koja morate uzeti u obzir pri odabiru RF cirkulatora.

Komunikacioni sistemi

U komunikacionim sistemima, kao što su ćelijske mreže ili satelitski komunikacioni sistemi, RF cirkulatori se koriste za razdvajanje odaljenih i primljenih signala. Prilikom odabira cirkulatora za komunikacijski sistem, važno je uzeti u obzir faktore kao što su frekvencijski opseg, gubitak umetanja, izolacija i VSWR kako bi se osigurao pouzdan rad i komunikacija visokog kvaliteta.

Radarski sistemi

Radarski sistemi zahtijevaju RF cirkulatore koji mogu podnijeti visoke nivoe snage i raditi na visokim frekvencijama. Prilikom odabira cirkulatora za radarski sistem, važno je odabrati onu sa visokim kapacitetom upravljanja snagom, malim gubitkom umetanja, visokom izolacijom i niskim VSWR-om kako bi se osigurala precizna detekcija i pouzdan rad.

Oprema za ispitivanje i merenje

U opremi za testiranje i mjerenje, RF cirkulatori se koriste za usmjeravanje signala između različitih komponenti i ispitnih portova. Prilikom odabira cirkulatora za opremu za testiranje i mjerenje, važno je uzeti u obzir faktore kao što su frekvencijski opseg, gubitak umetanja, izolacija i VSWR kako bi se osigurala precizna mjerenja i pouzdan rad.

Zaključak

Odabir pravog RF cirkulatora za određenu primenu je kritična odluka koja može imati značajan uticaj na performanse i efikasnost vašeg sistema. Uzimajući u obzir faktore kao što su frekventni opseg, upravljanje snagom, gubitak umetanja, izolacija, VSWR, veličina i faktor oblika, kao i zahtjevi specifični za aplikaciju, možete odabrati najbolju cirkulaciju za svoje potrebe.

Kao dobavljač RF cirkulacijskih pumpi, posvećeni smo pružanju visokokvalitetnih proizvoda koji zadovoljavaju potrebe naših kupaca. Naši RF cirkulatori su dizajnirani da imaju odlične performanse u smislu frekventnog opsega, upravljanja snagom, gubitka u umetanju, izolacije, VSWR-a i veličine. Ako tražite pravi RF cirkulator za svoju aplikaciju, pozivamo vas da nas kontaktirate kako bismo razgovarali o vašim zahtjevima i istražili našu ponudu proizvoda. Radujemo se što ćemo raditi s vama kako bismo pronašli savršeno rješenje za vaš RF sistem.

Reference

• Požar, DM (2011). Mikrovalno inženjerstvo (4. izdanje). Wiley.
• Collin, RE (2001). Osnove mikrotalasnog inženjerstva (2. izdanje). Wiley.
• Matthaei, GL, Young, L., & Jones, EMT (1964). Mikrovalni filteri, mreže za usklađivanje impedanse i spojne strukture. McGraw-Hill.
