Kako fazni šum utiče na performanse RF sistema?

Fazni šum je kritičan parametar u evaluaciji performansi RF (Radio Frequency) sistema. Kao vodeći dobavljač RF pojačala, svjedočili smo iz prve ruke kako fazni šum može značajno uticati na ukupnu funkcionalnost i efikasnost ovih sistema. U ovom blogu ćemo se pozabaviti konceptom faznog šuma, njegovim izvorima i što je najvažnije, kako on utiče na performanse RF sistema.

Razumijevanje faznog šuma

Fazni šum se definiše kao kratkoročne fluktuacije u fazi signala. U idealnom RF signalu, faza bi ostala konstantna tokom vremena. Međutim, u stvarnim scenarijima, različiti faktori uvode slučajne varijacije u fazi signala. Ove fluktuacije su tipično predstavljene u frekvencijskom domenu kao bočne trake oko frekvencije nosioca.

Matematički, fazni šum se često izražava u smislu spektralne gustine snage (PSD) faznih fluktuacija, obično u dBc/Hz (decibelima u odnosu na nosilac po hercu). Niža vrijednost faznog šuma ukazuje na stabilniji signal, dok viša vrijednost implicira veću nestabilnost faze.

Izvori faznog šuma

Postoji nekoliko izvora faznog šuma u RF sistemima. Jedan od primarnih izvora je oscilator. Oscilatori su osnovne komponente u RF sistemima, koji se koriste za generisanje noseće frekvencije. Međutim, oni su skloni faznom šumu zbog termičkog šuma u aktivnim i pasivnim komponentama, kao i mehaničkih vibracija i temperaturnih varijacija.

Drugi izvor faznog šuma su aktivne komponente u RF lancu, kao što su pojačala. Pojačala mogu uvesti fazni šum kroz nelinearno ponašanje svojih tranzistora. Kada pojačalo radi u nelinearnom području, može generirati proizvode intermodulacije, koji doprinose faznom šumu.

Spoljni faktori takođe mogu doprineti faznom šumu. Na primjer, elektromagnetne smetnje (EMI) od obližnjih elektronskih uređaja ili šum napajanja mogu se spojiti na RF signal i uzrokovati fluktuacije faze.

Utjecaj na kvalitet signala

Jedan od najznačajnijih načina na koji fazni šum utiče na RF sisteme je degradiranje kvaliteta signala. U komunikacijskim sistemima, fazni šum može uzrokovati smetnje susjednih kanala. Kada se bočne trake faznog šuma signala protežu u frekvencijski pojas susjednog kanala, to može ometati signale u tom kanalu, što dovodi do smanjenja odnosa signal-šum (SNR) i povećanja stope greške u bitu (BER).

U radarskim sistemima, fazni šum može smanjiti rezoluciju dometa. Radarski sistemi se oslanjaju na precizno mjerenje fazne razlike između odaslanog i primljenog signala kako bi odredili udaljenost mete. Fazni šum može unijeti greške u ova mjerenja faze, što rezultira manje preciznim određivanjem dometa mete.

Utjecaj na spektralnu čistoću

Fazni šum takođe ima direktan uticaj na spektralnu čistoću RF signala. Signal sa visokim faznim šumom ima široke bočne pojaseve, što znači da je snaga signala raspoređena u širem frekventnom opsegu. Ovo može biti problem u aplikacijama gdje je potreban uskopojasni signal, kao što su sistemi multipleksiranja s podjelom frekvencije (FDM).

U FDM sistemima, višestruki signali se prenose istovremeno u različitim frekventnim opsezima. Ako je fazni šum signala previsok, njegovi bočni pojasevi se mogu preklapati sa frekvencijskim opsezima drugih signala, uzrokujući smetnje i smanjujući ukupni kapacitet sistema.

Uticaj na osjetljivost prijemnika

Osetljivost prijemnika je ključni parametar u RF sistemima, jer određuje minimalnu jačinu signala koju prijemnik može detektovati. Fazni šum može degradirati osjetljivost prijemnika povećanjem donjeg nivoa šuma.

Kada se bočne trake faznog šuma lokalnog oscilatora u prijemniku pomiješaju s dolaznim signalom, oni mogu generirati dodatne komponente šuma. Ove komponente buke doprinose termalnoj buci koja je već prisutna u prijemniku, povećavajući ukupni nivo buke i smanjujući sposobnost prijemnika da detektuje slabe signale.

Naša RF pojačala i fazni šum

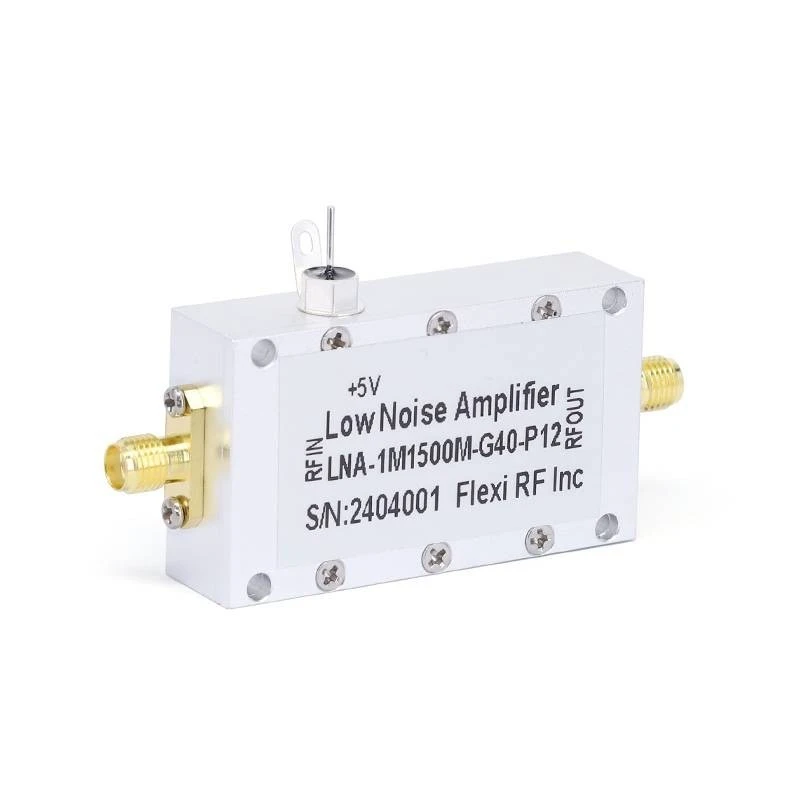

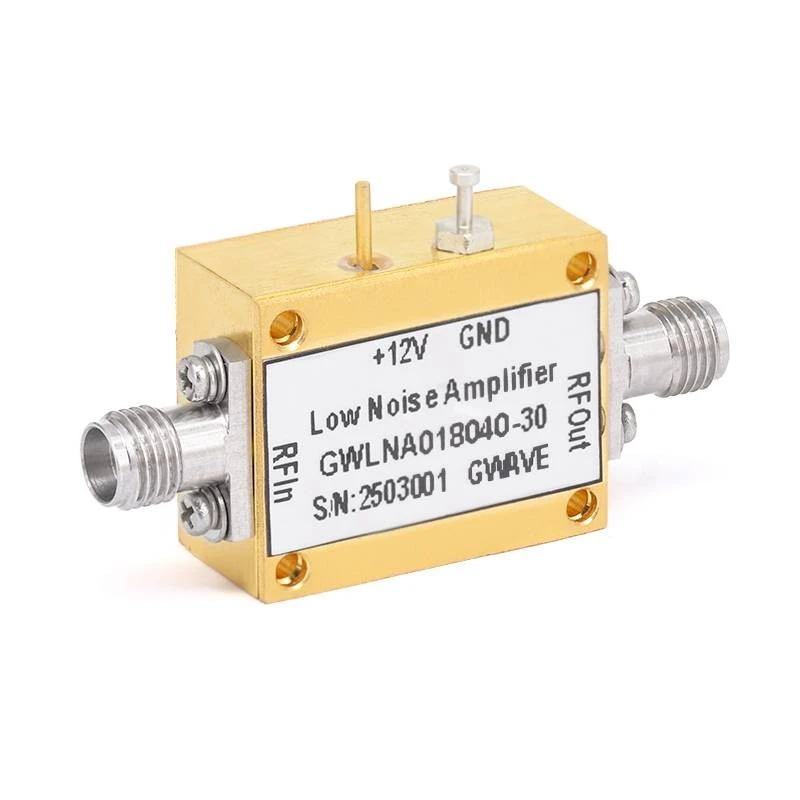

Kao dobavljač RF pojačala, razumijemo važnost minimiziranja faznog šuma u našim proizvodima. Naš90GHz niskošumna pojačala,50GHz niskošumna pojačala, i18GHz niskošumna pojačaladizajnirani su sa naprednim tehnologijama za smanjenje faznog šuma i poboljšanje ukupnih performansi RF sistema.

Koristimo komponente visokog kvaliteta i najsavremenije proizvodne procese kako bismo osigurali da naša pojačala imaju niske karakteristike faznog šuma. Naši inženjeri pažljivo dizajniraju kola pojačala kako bi minimizirali nelinearne efekte koji mogu doprinijeti faznom šumu. Pored toga, implementiramo efikasne tehnike zaštite i filtriranja kako bismo smanjili uticaj spoljašnjih smetnji na performanse pojačala.

Ublažavanje faznog šuma u RF sistemima

Postoji nekoliko strategija koje se mogu koristiti za ublažavanje efekata faznog šuma u RF sistemima. Jedan pristup je korištenje visokokvalitetnih oscilatora sa niskim faznim šumom. Na primjer, kristalni oscilatori su poznati po odličnim performansama faznog šuma i često se koriste u aplikacijama gdje je niska faza buke kritična.

Druga strategija je korištenje fazno zaključanih petlji (PLL). PLL se mogu koristiti za generiranje stabilne izlazne frekvencije zaključavanjem na referentni signal. Takođe se mogu koristiti za smanjenje faznog šuma oscilatora filtriranjem visokofrekventnih faznih fluktuacija.

Osim toga, pravilan raspored kola i tehnike uzemljenja mogu pomoći u smanjenju faznog šuma. Minimiziranjem dužine signalnih tragova i obezbjeđivanjem dobre uzemljene ravni, sprega vanjskih smetnji može se smanjiti, čime se smanjuje fazni šum u sistemu.

Zaključak

Fazni šum je složen i značajan faktor koji može imati dubok uticaj na performanse RF sistema. Može degradirati kvalitet signala, smanjiti spektralnu čistoću i smanjiti osjetljivost prijemnika. Kao dobavljač RF pojačala, posvećeni smo pružanju proizvoda koji minimiziraju fazni šum i poboljšavaju ukupne performanse RF sistema.

Ako tražite RF pojačala visokih performansi sa niskim faznim šumom, pozivamo vas da nas kontaktirate radi detaljne rasprave o vašim specifičnim zahtjevima. Naš tim stručnjaka spreman je da vam pomogne u odabiru pravog pojačala za vašu aplikaciju i pruži vam najbolja moguća rješenja.
