Kako se RF opterećenja u usporedbi s kondenzatorima u RF aplikacijama?

U dinamičkom domenu radio frekvencijskih (RF) aplikacija, izbor između RF opterećenja i kondenzatora je kritična odluka koja može značajno uticati na performanse i efikasnost elektronskih sistema. Kao pouzdani dobavljač RF opterećenja, iz prve ruke svjedočio sam različitim zahtjevima i izazovima sa kojima se suočavaju inženjeri i dizajneri u ovoj oblasti. U ovom postu na blogu ući ću u zamršenosti RF opterećenja i kondenzatora, upoređujući njihove karakteristike, primjene i performanse kako bih vam pomogao da donesete informirane odluke za svoje RF projekte.

Razumijevanje RF opterećenja i kondenzatora

Prije nego što krenemo u poređenje, hajde da prvo uspostavimo jasno razumijevanje RF opterećenja i kondenzatora.

RF opterećenja

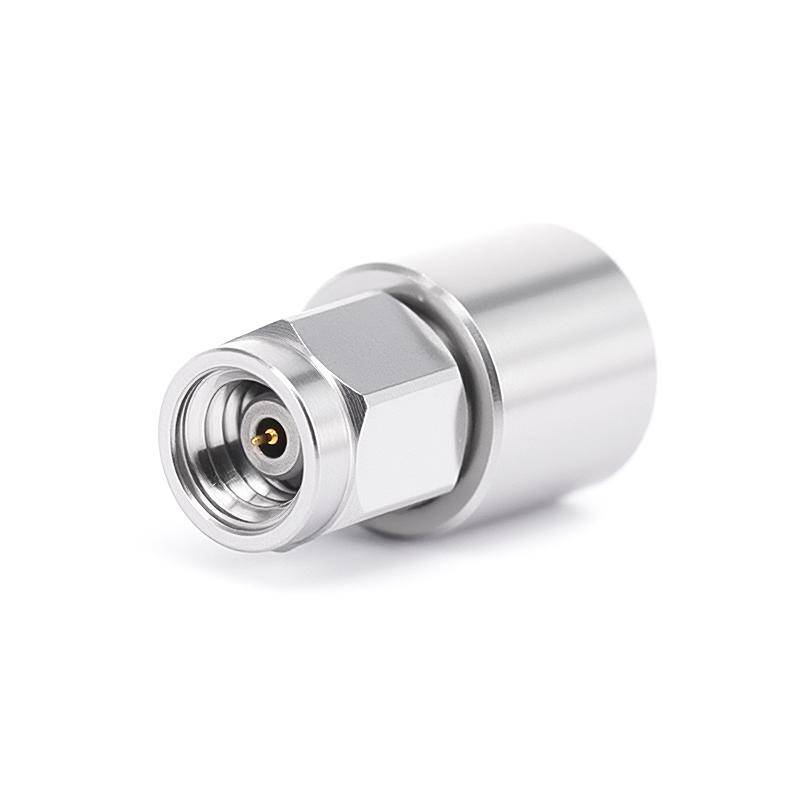

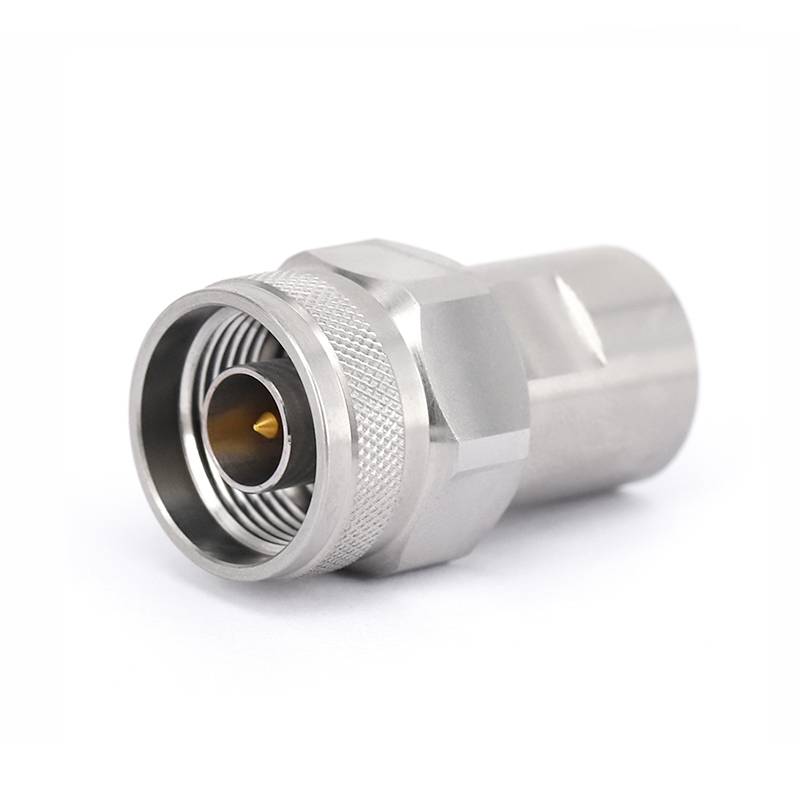

RF opterećenja su pasivne komponente dizajnirane da apsorbuju RF energiju i obezbeđuju završetak za RF kola. Obično se koriste za simulaciju stvarnih uslova, testiranje RF opreme i obezbeđivanje odgovarajućeg usklađivanja impedanse. RF opterećenja dolaze u različitim tipovima, uključujući fiksna opterećenja, varijabilna opterećenja i precizna opterećenja, od kojih je svako prilagođeno specifičnim aplikacijama i frekvencijskim rasponima. na primjer,GPO RF opterećenjase obično koriste u visokofrekventnim aplikacijama, dok1,0 mm RF opterećenjapogodni su za ultravisoke aplikacije.N RF opterećenjase široko koriste u RF aplikacijama opće namjene zbog svoje svestranosti i pouzdanosti.

Kondenzatori

Kondenzatori su, s druge strane, pasivne komponente koje pohranjuju i oslobađaju električnu energiju u električnom polju. Koriste se u širokom spektru RF aplikacija, uključujući filtriranje, spajanje, zaobilaženje i podešavanje. Kondenzatori dolaze u različitim tipovima, kao što su keramički, liskunski, filmski i elektrolitički kondenzatori, svaki sa svojim jedinstvenim karakteristikama i parametrima performansi. U RF aplikacijama, keramički kondenzatori se često preferiraju zbog njihove velike gustine kapacitivnosti, niske ekvivalentne serijske otpornosti (ESR) i odličnih performansi visoke frekvencije.

Poređenje RF opterećenja i kondenzatora

Sada kada imamo osnovno razumijevanje RF opterećenja i kondenzatora, uporedimo ih u smislu nekoliko ključnih aspekata.

Impedance Matching

Jedna od primarnih funkcija RF opterećenja je da obezbedi precizno podudaranje impedanse sa RF izvorom ili dalekovodom. Ovo je ključno za minimiziranje refleksije signala i osiguravanje maksimalnog prijenosa snage. RF opterećenja su dizajnirana da imaju specifičnu vrijednost impedanse, tipično 50 ili 75 oma, koja je usklađena s karakterističnom impedancijom RF sistema. Nasuprot tome, kondenzatori se primarno ne koriste za usklađivanje impedanse. Iako mogu utjecati na impedanciju kola u određenoj mjeri, njihova glavna funkcija je skladištenje i oslobađanje električne energije.

Power Handling

RF opterećenja su dizajnirana da podnose visoke nivoe RF snage bez značajnog smanjenja performansi. Obično su ocijenjeni za određeni nivo snage, koji može biti u rasponu od nekoliko milivata do nekoliko kilovata, ovisno o primjeni. Kondenzatori, s druge strane, imaju ograničenu sposobnost upravljanja energijom. Obično se koriste za aplikacije male snage, kao što su filtriranje i spajanje, gdje su razine snage relativno niske.

Frekvencijski odziv

RF opterećenja su dizajnirana da rade u širokom rasponu frekvencija, od nekoliko kiloherca do nekoliko gigaherca. Optimizirani su za ravan frekvencijski odziv, što znači da pružaju dosljednu impedanciju i apsorpciju snage u cijelom frekventnom opsegu. Kondenzatori, s druge strane, imaju ograničen frekvencijski odziv. Njihova vrijednost kapacitivnosti i performanse mogu značajno varirati s frekvencijom, posebno na visokim frekvencijama. To ih čini manje prikladnim za aplikacije koje zahtijevaju širok raspon frekvencija.

Slabljenje signala

RF opterećenja se koriste da apsorbuju RF energiju i obezbede slabljenje signala. Dizajnirani su da rasipaju RF snagu kao toplotu, smanjujući na taj način amplitudu RF signala. Kondenzatori, s druge strane, ne daju značajno slabljenje signala. Uglavnom se koriste za filtriranje i spajanje, gdje je cilj proći određene frekvencije dok druge blokiraju.

Prijave

RF opterećenja se obično koriste u različitim RF aplikacijama, uključujući RF testiranje, kalibraciju i mjerenje. Takođe se koriste u RF pojačivačima snage, antenama i dalekovodima da obezbede završetak i osiguraju pravilno usklađivanje impedanse. Kondenzatori se, s druge strane, koriste u širokom spektru RF aplikacija, uključujući filtriranje, spajanje, zaobilaženje i podešavanje. Koriste se i u RF oscilatorima, mikserima i pojačivačima za kontrolu frekvencije i faze RF signala.

Prednosti i nedostaci RF opterećenja i kondenzatora

Na osnovu gornje usporedbe, možemo sumirati prednosti i nedostatke RF opterećenja i kondenzatora na sljedeći način:

RF opterećenja

• Prednosti:
  • Precizno usklađivanje impedanse
  • Mogućnost rukovanja velikom snagom
  • Širok frekventni odziv
  • Slabljenje signala
  • Pogodno za RF testiranje i mjerenje
• Nedostaci:
  • Ograničeno na pružanje usklađivanja impedanse i slabljenja signala
  • Veći trošak u odnosu na kondenzatore
  • Stvara toplinu, što može zahtijevati dodatne mjere hlađenja

Kondenzatori

• Prednosti:
  • Niska cijena
  • Mala veličina
  • Visoka gustina kapacitivnosti
  • Pogodno za filtriranje, spajanje, zaobilaženje i podešavanje
• Nedostaci:
  • Ograničena sposobnost rukovanja snagom
  • Uski frekvencijski odziv
  • Ne daje značajno slabljenje signala

Odabir prave komponente za vašu RF aplikaciju

Kada birate između RF opterećenja i kondenzatora za vašu RF aplikaciju, važno je uzeti u obzir specifične zahtjeve i ograničenja vašeg projekta. Evo nekoliko faktora koje treba uzeti u obzir:

Impedance Matching

Ako je usklađivanje impedanse kritično za vašu aplikaciju, RF opterećenja su jasan izbor. Oni pružaju precizno podudaranje impedancije sa RF izvorom ili dalekovodom, minimizirajući refleksije signala i osiguravajući maksimalan prijenos snage.

Power Handling

Ako vaša aplikacija zahtijeva visoku sposobnost rukovanja snagom, RF opterećenja su bolja opcija. Dizajnirani su da podnose visoke nivoe RF snage bez značajne degradacije performansi.

Frekvencijski odziv

Ako vaša aplikacija zahtijeva širok frekvencijski odziv, RF opterećenja su prikladnija. Optimizovani su za ravan frekvencijski odziv, obezbeđujući konzistentnu impedanciju i apsorpciju snage u čitavom frekventnom opsegu.

Slabljenje signala

Ako je potrebno slabljenje signala, RF opterećenja su očigledan izbor. Dizajnirani su da apsorbuju RF energiju i obezbede slabljenje signala, smanjujući amplitudu RF signala.

Cijena i veličina

Ako su cijena i veličina važni faktori, kondenzatori bi mogli biti bolja opcija. Oni su generalno jeftiniji i manje veličine u odnosu na RF opterećenja.

Zaključak

U zaključku, RF opterećenja i kondenzatori su obje bitne komponente u RF aplikacijama, svaki sa svojim jedinstvenim karakteristikama i parametrima performansi. RF opterećenja se prvenstveno koriste za usklađivanje impedanse, upravljanje snagom i slabljenje signala, dok se kondenzatori uglavnom koriste za filtriranje, spajanje, zaobilaženje i podešavanje. Kada birate između RF opterećenja i kondenzatora, važno je uzeti u obzir specifične zahtjeve i ograničenja vašeg projekta, kao što su usklađivanje impedancije, upravljanje snagom, frekvencijski odziv, slabljenje signala, cijena i veličina.

Kao vodeći dobavljač RF opterećenja, nudimo širok spektar visokokvalitetnih RF opterećenja kako bismo zadovoljili različite potrebe naših kupaca. Naša RF opterećenja su dizajnirana i proizvedena prema najvišim standardima, osiguravajući pouzdane performanse i dugoročnu izdržljivost. Ako imate bilo kakvih pitanja ili vam je potrebna pomoć pri odabiru pravog RF opterećenja za vašu aplikaciju, ne ustručavajte se kontaktirati nas. Tu smo da vam pomognemo sa vašim zahtjevima za RF opterećenje i pomognemo vam da postignete optimalne performanse u vašim RF projektima.

Reference

• Požar, DM (2011). Mikrovalno inženjerstvo (4. izdanje). Wiley.
• Collin, RE (2001). Osnove mikrotalasnog inženjerstva (2. izdanje). McGraw-Hill.
• Hayt, WH, & Kemmerly, JE (2001). Analiza inženjerskih kola (6. izdanje). McGraw-Hill.
