Kako RF opterećenja utiču na efikasnost RF sistema?

Hej, bračni ljubimci! Kao dobavljač RF tereta, proveo sam tonu ronjenja u to kako te male komponente mogu imati ogroman utjecaj na efikasnost RF sistema. Dakle, da zajedno kopamo i istražujemo ovu temu.

Prvo, šta su RF teret? Pa, oni su u osnovi uređaji koji apsorbiraju RF snagu. Mislite na njih kao "sudopere" u RF krugu. Koriste se u svim vrstama aplikacija, od testiranja i mjerenja do prekida signala. Ali kako utječu na efikasnost RF sistema?

Jedan od ključnih načina na koji RF učitava učinkovitost je kroz njihovu impedansu. U idealnom svijetu, impedancija RF tereta savršeno bi odgovarala impedansu izvora. Kada se to dogodi, dolazi do maksimalnog prenosa energije. To znači da RF sistem može raditi u svojoj vrhunskoj efikasnosti jer na izvor postoji minimalan odraz snage.

Recimo da imate RF pojačalo koji šalje signal. Ako impedancija opterećenja ne odgovara izlaznoj impedanciji pojačala, dio snage će se odraziti natrag. To je odražavalo moć ne smanjuje samo količinu snage koja se zapravo dovodi u opterećenje, ali može uzrokovati i probleme poput pregrijavanja u pojačalu. To je poput pokušaja izlijevanja vode kroz cijev koja je preskoš - imat ćete malo povratnog i neefikasnosti.

Drugi faktor koji treba uzeti u obzir je kapacitet za rukovanje napajanjem RF opterećenja. Ako koristite opterećenje koje ne može podnijeti iznos snage koja se šalje na svoj način, zagrijat će se. A kad se zagrijava, njeni performans mogu se degradirati. To može dovesti do smanjenja ukupne efikasnosti RF sistema. Na primjer, ako pokrenete visoki RF odašiljač i imate opterećenje koje je ocijenjeno za mnogo manju snagu, opterećenje bi moglo početi mijenjati njegove karakteristike impedancije dok se zagrijava. Ova promjena impedancije može izazvati veću refleksiju snage i manje efikasne operacije.

Odziv frekvencije RF opterećenja je takođe presudan. RF sustavi često rade na širokom rasponu frekvencija. Dobar RF opterećenje trebalo bi imati ravna frekvencijski odgovor unutar raspona radne frekvencije sistema. Ako je odgovor opterećenja neujednačen, to može nanijeti različite frekvencije koje se različito apsorbiraju. To može rezultirati izobličenjem signala i smanjenom efikasnošću. Na primjer, u bežičnom komunikacijskom sustavu, ako opterećenje RF ne obrađuje sve frekvencije u komunikacijskom opsegu podjednako dobro, neki dijelovi signala mogu se izgubiti ili izobličiti, što dovodi do manje efikasnog prijenosa.

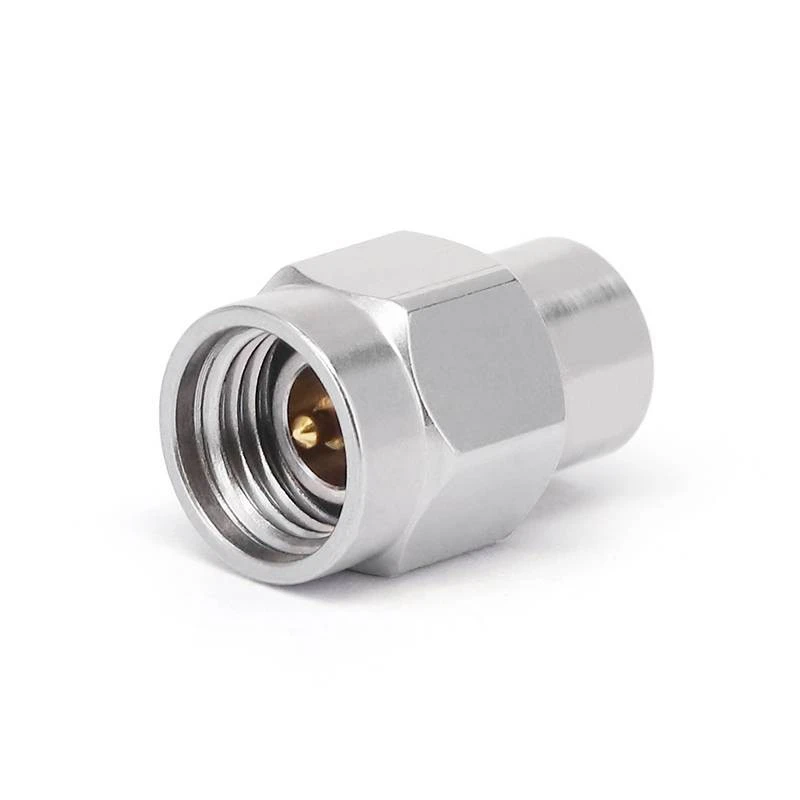

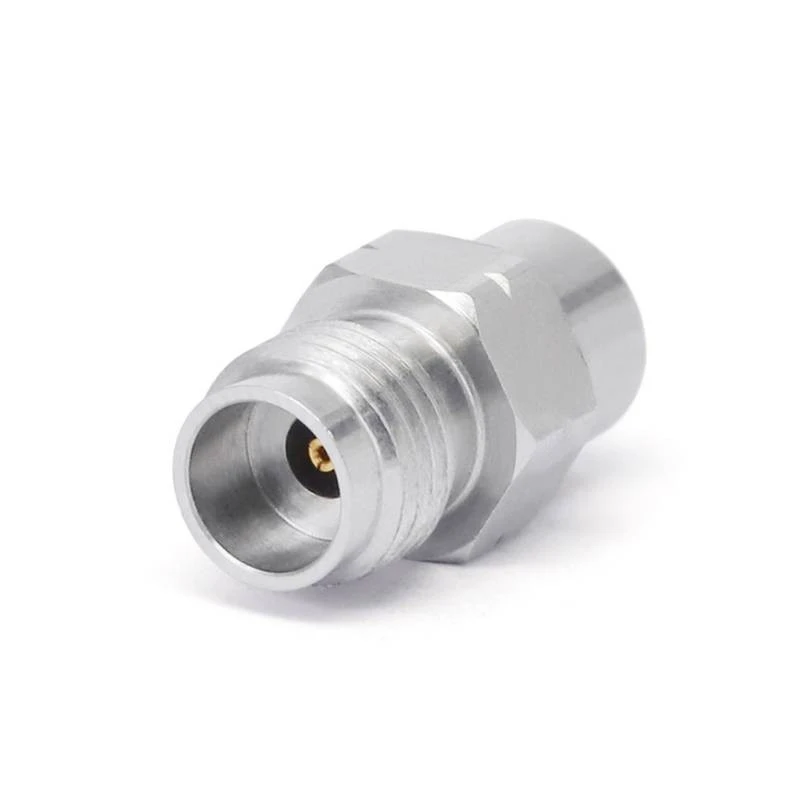

Sada razgovarajmo o različitim vrstama RF tereta i načinu na koji mogu utjecati na efikasnost. Jedan zajednički tip jeUčitavanje konektora. Oni su dizajnirani da se lako povezuju sa ostalim RF komponentama. Odlični su za aplikacije tamo gdje vam treba brzo i pouzdano opterećenje. Opterećenja konektora može imati veliki utjecaj na efikasnost, posebno ako su dobro - dizajnirani. Visok opterećenje konektora kvalitete imat će odličnu impedanciju podudaranje i nizak gubitak umetanja. Gubitak umetanja je količina snage koja se gubi kada je opterećenje umetnuto u RF krug. Smanjeni gubitak umetanja, to će efikasniji sistem biti.

Postoje i fiksni i varijabilni RF opterećenja. Fiksna opterećenja imaju postavljenu vrijednost impedancije, dok vam promjenjiva opterećenja omogućavaju podešavanje impedancije. Promjenjiva opterećenja mogu biti vrlo korisne u situacijama u kojima trebate u redu - prilagodite RF sistem za maksimalnu efikasnost. Na primjer, tijekom faze ispitivanja RF proizvoda možda biste željeli varirati impedansu opterećenja da biste vidjeli kako sistem izvodi u različitim uvjetima. Pronalaženjem optimalnog impedancije opterećenja možete poboljšati ukupnu efikasnost sistema.

Pored tehničkih aspekata, kvaliteta proizvodnje opterećenja RF također igra ulogu u efikasnosti. Dobro - napravljen RF opterećenje bit će stabilniji i pouzdaniji. Imat će bolje materijale i izgradnju, što znači da je manje vjerovatno da će s vremenom doživjeti pitanja poput impedancije. Jeftinije, nisko - kvalitetne opterećenja mogu se u početku izgledati kao dobar posao, ali oni mogu na kraju koštati više dugoročno zbog smanjene efikasnosti i potencijalnih neuspjeha sustava.

Dakle, kako možete osigurati da je vaš RF sistem što efikasniji kada koristite RF opterećenja? Prvo napravite svoje istraživanje. Obavezno razumjeti zahtjeve vašeg RF sistema, uključujući nivoe snage, frekvencijski raspon i karakteristike impedancije. Zatim odaberite pravu vrstu RF opterećenja. Potražite opterećenja koja su posebno dizajnirana za vašu aplikaciju.

Kada je u pitanju instalacija, pažljivo slijedite upute proizvođača. Nepravilna instalacija može dovesti do problema poput lošeg električnog kontakta, što može povećati gubitak umetanja i smanjiti efikasnost. Također, redovito pratite performanse RF opterećenja. Provjerite znakove pregrijavanja, promjena impedancije ili drugih pitanja. Ako primijetite bilo kakve probleme, obratite im se brzo kako biste spriječili daljnju degradaciju efikasnosti sistema.

Kao dobavljač RF tereta, uvijek sam tu da vam pomognem da napravite pravi izbor. Bez obzira jeste li mali RF hobista ili veliki integrirani korisnik, mogu vam pružiti visoku opterećenje visokog kvaliteta koji su dizajnirani da maksimiziraju efikasnost vaših RF sistema. Ako ste zainteresirani za učenje više o našim proizvodima ili imate bilo kakvih pitanja o tome kako RF opterećenja mogu utjecati na vaš sustav, ne ustručavajte se da se obratite. Možemo imati detaljnu raspravu o vašim specifičnim potrebama i pronaći najbolja rješenja za vas.

Zaključno, RF opterećenja imaju značajan utjecaj na efikasnost RF sistema. Od impedancije podudaranja i rukovanja napajanjem do frekvencijskog odziva i kvalitete proizvodnje, svaki aspekt opterećenja RF može utjecati na to koliko dobro radi RF sistem. Odabirom desnog RF opterećenja i pravilno skraćivanje o njima možete osigurati da vaš RF sistem radi u svojoj vršnoj efikasnosti. Dakle, ako ste na tržištu za RF teret, dajte nam vik. Spremni smo da vam pomognemo da uzmete svoj RF sistem na sledeći nivo.

Reference

• Mikrovalna pećnica, David M. Pozar
• Dizajn RF kruga, Chris Copeck
